Instrukcja obsługi lampy sufitowej Golden Lighting 1094-SF Ariella
Szybki przewodnik montażu lampy sufitowej Golden Lighting 1094-SF. Dowiedz się, jak bezpiecznie podłączyć przewody, zamontować uchwyt i zainstalować klosz.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Instrukcja dotyczy montażu lampy sufitowej Golden Lighting 1094-SF. Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie elektryczne w skrzynce bezpieczników. Instalacja powinna być wykonana przez wykwalifikowanego elektryka. Produkt jest dostarczany w stanie zmontowanym, gotowym do instalacji.
Przygotowanie do instalacji
Przed montażem należy przygotować wspornik montażowy (B) i dopasować go do puszki przyłączeniowej. Upewnij się, że śruby montażowe (A i D) są prawidłowo osadzone we wsporniku. W razie potrzeby dokręć nakrętki (C), aby zabezpieczyć śruby. Przykręć wspornik (B) do puszki przyłączeniowej za pomocą śrub (D).
Podłączenie przewodów
Należy połączyć przewody lampy z przewodami zasilającymi w puszce przyłączeniowej:
- Faza (Hot): Przewód czarny, gładki lub przezroczysty z czarnym wewnętrznym gwintem.
- Neutralny (Neutral): Przewód biały, żebrowany lub przezroczysty z białym wewnętrznym gwintem.
- Uziemienie (Ground): Przewód miedziany, zielony lub przezroczysty z zielonym wewnętrznym gwintem.
Jeśli w puszce brak przewodu uziemiającego, należy wykorzystać śrubę uziemiającą (E) na wsporniku montażowym, owijając wokół niej przewód uziemiający lampy.
Montaż lampy
- Podnieś czaszę (F) do sufitu, tak aby śruby montażowe (A) wystawały przez otwory w czaszy.
- Zabezpiecz czaszę nakrętkami dekoracyjnymi (G), dokręcając je, aż czasza będzie przylegać do sufitu.
- Odkręć pierścień oprawki (K).
- Nasuń klosz (I) i nasadkę (J) na oprawkę (H).
- Zabezpiecz całość, dokręcając pierścień oprawki (K) na oprawce (H).
- Wkręć żarówkę (brak w zestawie) zgodnie z zaleceniami dotyczącymi maksymalnej mocy.
Wskazówki dotyczące wysokości zawieszenia
Lampa powinna być zawieszona co najmniej 30 cali (ok. 76 cm) nad blatem kuchennym lub stołem w jadalni. W otwartych przestrzeniach dolna krawędź lampy powinna znajdować się co najmniej 7,5 stopy (ok. 2,3 m) od podłogi, aby zapewnić swobodę ruchu.
Informacje o producencie
Golden Lighting
Praktyczna pomoc
Typowe problemy
Lampa nie świeci po instalacji
Sprawdź, czy żarówka jest poprawnie wkręcona, czy zasilanie jest włączone oraz czy połączenia przewodów są prawidłowe.
Brak przewodu uziemiającego w puszce
Wykorzystaj śrubę uziemiającą (E) znajdującą się na wsporniku montażowym, aby podłączyć przewód uziemiający lampy.
Przed użyciem
- Wyłącz zasilanie w skrzynce bezpieczników.
- Upewnij się, że posiadasz odpowiednie narzędzia (śrubokręt).
- Sprawdź, czy posiadasz żarówkę o odpowiedniej mocy (nie przekraczaj limitu).
- Poproś o pomoc drugą osobę do podtrzymania lampy podczas podłączania przewodów.
Parametry w praktyce
- Neutralny (Neutral)
- Przewód biały, żebrowany lub przezroczysty z białym wewnętrznym gwintem.
- Uziemienie (Ground)
- Przewód miedziany, zielony lub przezroczysty z zielonym wewnętrznym gwintem.
Ilustracje i schematy
- Schemat montażu przedstawia kolejność: wspornik (B), czasza (F), klosz (I), oprawka (H) i pierścień (K).

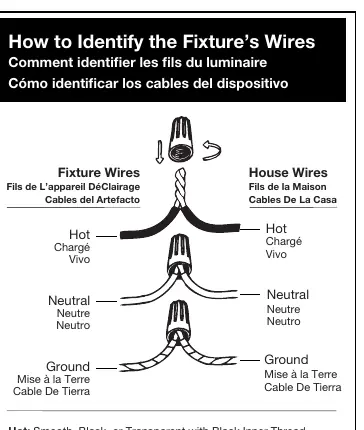

- Schemat połączeń pokazuje poprawne łączenie przewodów za pomocą złączek.
Zgodność modelu
- Wymaga profesjonalnego montażu przez akredytowanego specjalistę.
- Nie przekraczaj maksymalnej mocy żarówki określonej w specyfikacji produktu.
