Instrukcja montażu lampy sufitowej Golden Lighting 1088-SF
Pobierz instrukcję montażu lampy sufitowej Golden Lighting 1088-SF. Dowiedz się, jak bezpiecznie podłączyć przewody, zamontować uchwyt i klosz oraz przygotować oświetlenie w domu.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Instrukcja dotyczy montażu lampy sufitowej Golden Lighting 1088-SF. Ze względów bezpieczeństwa zaleca się, aby wszelkie prace instalacyjne były wykonywane przez wykwalifikowanego elektryka. Przed przystąpieniem do pracy należy bezwzględnie wyłączyć zasilanie elektryczne w skrzynce bezpieczników. Należy używać wyłącznie żarówek o mocy zgodnej ze specyfikacją produktu, aby uniknąć przegrzania.
Przygotowanie do instalacji
Przed rozpoczęciem montażu należy:
- Wyłączyć zasilanie w obwodzie.
- Zdemontować starą oprawę oświetleniową wraz ze starym wspornikiem montażowym.
- Przygotować wspornik montażowy (B) z zestawu, dopasowując go do otworów w puszce przyłączeniowej.
- Wkręcić śruby montażowe (A) w wspornik (B) i zabezpieczyć je nakrętkami (C), sprawdzając dopasowanie do czaszy (F).
Identyfikacja przewodów
Prawidłowe podłączenie przewodów jest kluczowe dla bezpieczeństwa:
- Przewód fazowy (Hot): Gładki, czarny lub przezroczysty z czarnym wewnętrznym splotem.
- Przewód neutralny (Neutral): Żebrowany, biały lub przezroczysty z białym wewnętrznym splotem.
- Przewód uziemiający (Ground): Miedziany, goły metal, zielony lub przezroczysty z zielonym wewnętrznym splotem.
Montaż lampy
- Zamocuj wspornik (B) do puszki przyłączeniowej za pomocą śrub (D).
- Podczas podłączania przewodów poproś o pomoc drugą osobę, która podtrzyma lampę.
- Połącz przewody zgodnie z kolorami/oznaczeniami (fazowy z fazowym, neutralny z neutralnym, uziemienie z uziemieniem) za pomocą złączek. Jeśli w puszce brak przewodu uziemiającego, owiń przewód uziemiający lampy wokół śruby (E) na wsporniku.
- Wsuń przewody do puszki przyłączeniowej.
Wykończenie instalacji
Po podłączeniu przewodów:
- Podnieś czaszę (F) do sufitu, tak aby śruby (A) wystawały przez otwory.
- Przykręć nakrętki dekoracyjne (G), aby docisnąć czaszę do sufitu.
- Umieść klosz szklany (I) na oprawce (H) i zabezpiecz go pierścieniem (J).
- Wkręć żarówkę (brak w zestawie) i włącz zasilanie.
Wskazówki dotyczące oświetlenia
Instrukcja zawiera również zalecenia dotyczące rozmieszczenia oświetlenia:
- Wyspy kuchenne: Lampy powinny wisieć co najmniej 30 cali (ok. 76 cm) nad blatem.
- Stoły jadalniane: Lampy powinny wisieć co najmniej 30 cali (ok. 76 cm) nad blatem stołu.
- Otwarte przestrzenie: Dolna krawędź lampy powinna znajdować się co najmniej 7,5 stopy (ok. 2,3 m) od podłogi.
Informacje o producencie
Golden Lighting
Praktyczna pomoc
Typowe problemy
Brak przewodu uziemiającego w puszce przyłączeniowej
Owiń przewód uziemiający lampy wokół śruby uziemiającej (E) znajdującej się na wsporniku montażowym i dokręć ją śrubokrętem.
Trudności z dopasowaniem czaszy do sufitu
Upewnij się, że śruby montażowe (A) są odpowiednio wkręcone w wspornik (B) przed montażem czaszy. W razie potrzeby wyreguluj ich długość.
Przed użyciem
- Wyłącz zasilanie elektryczne w bezpiecznikach.
- Upewnij się, że posiadasz odpowiednią żarówkę (brak w zestawie).
- Sprawdź, czy masz pomocnika do podtrzymania lampy podczas podłączania przewodów.
- Zidentyfikuj przewody: fazowy (Hot), neutralny (Neutral) i uziemiający (Ground).
Parametry w praktyce
- Neutral (Neutralny)
- Przewód żebrowany, biały lub przezroczysty z białym wewnętrznym splotem.
- Ground (Uziemienie)
- Przewód miedziany, goły metal, zielony lub przezroczysty z zielonym wewnętrznym splotem.
Ilustracje i schematy
- Schemat na stronie 2 pokazuje prawidłowe połączenie przewodów za pomocą nakrętek (wire connectors).

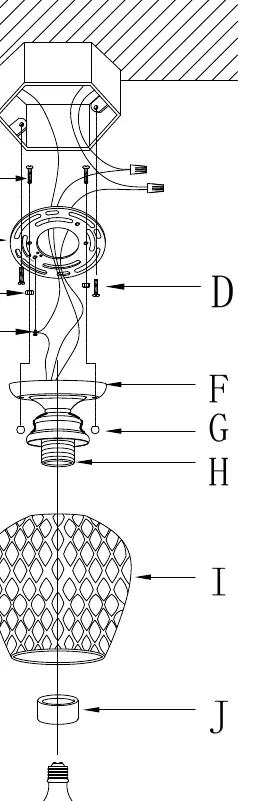

- Rysunek montażowy przedstawia kolejność: wspornik (B), śruby (A), czasza (F), nakrętki dekoracyjne (G), klosz (I) i pierścień (J).
Zgodność modelu
- Instalacja wymaga profesjonalnego elektryka.
- Nie przekraczaj maksymalnej mocy żarówki określonej dla oprawy.
