Instrukcja montażu lampy zewnętrznej Hinkley Yale
Dowiedz się, jak poprawnie zamontować szklane panele w lampie zewnętrznej Hinkley Yale. Instrukcja krok po kroku dotycząca demontażu dachu, instalacji szyb i zabezpieczenia konstrukcji dla modeli 13300, 13303 oraz 13304.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera instrukcję montażu szklanych paneli w lampach zewnętrznych Hinkley serii Yale (modele 13300, 13303, 13304). Przed przystąpieniem do prac należy przygotować czyste miejsce pracy i rozpakować wszystkie elementy z opakowania.
Montaż szklanych paneli
Aby poprawnie zainstalować szyby w oprawie, należy wykonać następujące kroki:
- Demontaż dachu: Zdejmij dach lampy (L), odkręcając półokrągłe pokrętło (K) znajdujące się na górze dachu.
- Przygotowanie klatki: Odkręć jedną ze śrub (A) przytrzymujących poprzeczkę (S) na klatce (B), aby móc ją odchylić i zwolnić miejsce na montaż szyb.
- Przygotowanie klipsów: Odgnij klipsy mocujące szybę (C), znajdujące się na górze klatki (B), do góry, aby udrożnić drogę dla panelu szklanego.
- Wsuwanie szyby: Wsuń szybę (G) przez górną część klatki (B) i umieść jej dolną krawędź w prowadnicy (T) znajdującej się na dole klatki.
- Zabezpieczenie szyby: Po umieszczeniu szyby w prowadnicy (T), dociśnij klipsy (C) z powrotem na górną krawędź szyby (G), aby ją zabezpieczyć.
Zakończenie instalacji
Po zamontowaniu wszystkich czterech paneli szklanych i zainstalowaniu żarówki, należy wykonać czynności końcowe:
- Przymocuj poprzeczkę (S) do klatki (B) za pomocą śruby (A), która została wcześniej wykręcona.
- Umieść dach (L) z powrotem na klatce (B).
- Przykręć półokrągłe pokrętło (K) na trzpieniu (P), aby zablokować dach.
Informacje o producencie
Hinkley Lighting
Praktyczna pomoc
Typowe problemy
Trudności z włożeniem szyby do klatki
Upewnij się, że klipsy (C) na górze klatki (B) zostały odgięte wystarczająco wysoko, aby zrobić miejsce na szybę.
Szyba nie pasuje do dolnej prowadnicy
Sprawdź, czy dolna krawędź szyby (G) jest poprawnie osadzona w prowadnicy (T) na dole klatki (B) przed zagięciem klipsów.
Przed użyciem
- Przygotuj czyste i stabilne miejsce pracy
- Rozpakuj lampę i elementy szklane z kartonu
- Upewnij się, że posiadasz odpowiedni śrubokręt
- Przejrzyj instrukcję przed rozpoczęciem montażu
Ilustracje i schematy

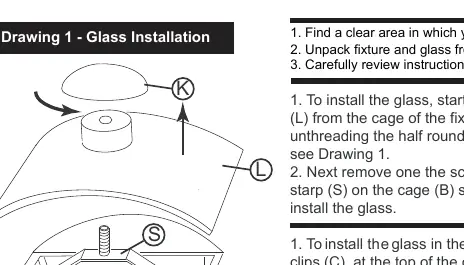

- Rysunek 1 pokazuje demontaż dachu (L) poprzez odkręcenie pokrętła (K).
- Rysunek 2 ilustruje proces odginania klipsów (C) i wsuwania szyby (G) do prowadnicy (T).
Zgodność modelu
- Instrukcja dotyczy modeli: 13300, 13303, 13304.
