Instrukcja montażu lampy Hinkley 10544MR Foundry Dome LED

Najważniejsze informacje z instrukcji

Niniejsza instrukcja zawiera wytyczne dotyczące montażu lampy z serii Foundry. Przed przystąpieniem do prac należy upewnić się, że zasilanie jest wyłączone. Instalacja wymaga przeprowadzenia przewodów przez ramię lampy, montażu wspornika do ściany oraz instalacji klosza. W przypadku niektórych instalacji zaleca się stosowanie dodatkowego wsparcia na wsporniku montażowym.

Montaż ramienia

Proces montażu ramienia obejmuje przeciągnięcie przewodów przez rurkę:

1. Przeciągnij przewody (W) z oprawki (1) przez ramię (2).
2. Użyj dołączonego łańcuszka z koralikami (B), aby ułatwić przeciąganie. Owiń przewody wokół łańcuszka i zabezpiecz taśmą.
3. Przełóż łańcuszek przez otwór w ramieniu. Delikatne potrząsanie lub obracanie rurką może ułatwić przejście.
4. Po przeciągnięciu przewodów usuń taśmę i łańcuszek, a następnie wkręć oprawkę (1) w ramię (2).

Montaż lampy na ścianie

Przed zamocowaniem wspornika do puszki elektrycznej należy wykonać wszystkie połączenia elektryczne:

• Przygotuj ramię, nasuwając kołnierz dekoracyjny (3), płytkę z logo (4) oraz czaszę (5).
• Przełóż przewody przez otwór w wsporniku montażowym (6).
• Wsuń ramię w wspornik, aż będzie przylegać do tylnej części wspornika.
• Wkręć i dokręć śruby (7) w szyjce (N).
• W przypadku konieczności dodatkowego wsparcia, wykorzystaj wycięcia w kształcie litery "U" na krawędzi wspornika montażowego.

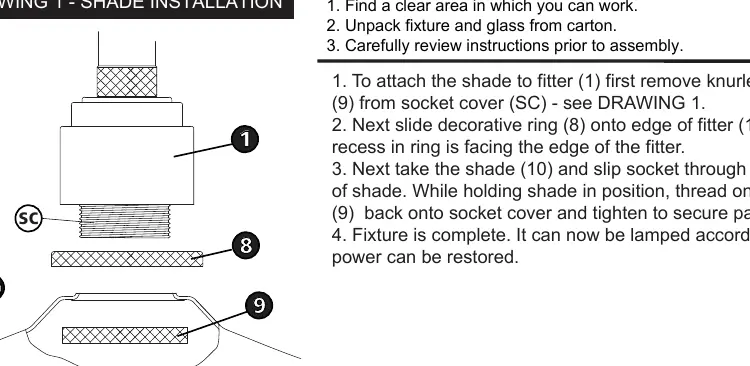

Instalacja klosza

Po zamontowaniu lampy na ścianie można przystąpić do instalacji klosza:

1. Zdejmij radełkowany pierścień (9) z osłony oprawki (SC).
2. Nasun pierścień dekoracyjny (8) na krawędź oprawki (1). Upewnij się, że wgłębienie w pierścieniu jest skierowane w stronę krawędzi oprawki.
3. Nałóż klosz (10) na oprawkę.
4. Przytrzymując klosz, wkręć pierścień (9) z powrotem na osłonę oprawki i dokręć, aby zabezpieczyć elementy.

Okablowanie i uziemienie

Instalacja elektryczna musi być wykonana zgodnie z lokalnymi przepisami:

• Przewód dodatni (A): Zazwyczaj czarny lub gładki, łączy się z przewodem lampy (B) za pomocą złączek typu twist-on.
• Przewód ujemny (C): Zazwyczaj biały lub żebrowany, łączy się z przewodem lampy (D).
• Uziemienie (E): Przewód miedziany lub zielony należy przymocować do wspornika montażowego (M) za pomocą śruby uziemiającej (S).
