Instrukcja montażu lampy wiszącej Hinkley Foundry

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy montażu lamp wiszących z serii Hinkley Foundry. Dokument zawiera procedury składania trzpieni, montażu uchwytu do puszki przyłączeniowej, instalacji klosza oraz poprawnego podłączenia elektrycznego. Przed przystąpieniem do prac należy upewnić się, że zasilanie jest wyłączone, a miejsce pracy jest czyste i przygotowane.

Przygotowanie do montażu

Przed rozpoczęciem instalacji należy określić wymaganą długość lampy. Zestaw zawiera dwa trzpienie 12-calowe oraz jeden 6-calowy. W razie potrzeby można zamówić dodatkowe trzpienie. Upewnij się, że posiadasz wszystkie elementy zestawu oraz odpowiednie narzędzia.

Montaż trzpieni i przewodów

1. Przeciągnij przewody (W) z oprawki (1) przez trzpienie (2).
2. Przełóż wolny koniec przewodu przez mały otwór na końcu trzpienia, aż przewód wyjdzie z drugiej strony.
3. Dodawaj kolejne trzpienie, aż uzyskasz pożądaną długość, upewniając się, że przewód jest przeciągnięty.
4. Wkręć przegub (swivel) w górną część ostatniego trzpienia.
5. Wkręć oprawkę (1) w koniec trzpienia (2).

Montaż uchwytu montażowego

1. Wsuń koniec trzpienia z przegubem (S) w szyjkę (N) uchwytu montażowego (6), aż zrówna się z tyłem uchwytu.
2. Wkręć i dokręć trzy śruby z łbem sześciokątnym (7) w szyjkę (N) przez otwory w trzpieniu. Upewnij się, że przegub jest ustawiony prawidłowo.
3. Zabezpiecz przegub (9) do trzpienia (S).
4. Przeciągnij przewody przez środkowy otwór uchwytu montażowego (6).
5. Przykręć uchwyt montażowy (6) do puszki przyłączeniowej (J).
6. Nałóż czaszę (5), podkładkę (8) i płytkę z logo (4) na przegub (9) i trzpień (S).
7. Nałóż kołnierz dekoracyjny (3) na przegub (9) i trzpień (S), a następnie dokręć kluczem imbusowym, aby zablokować całość.

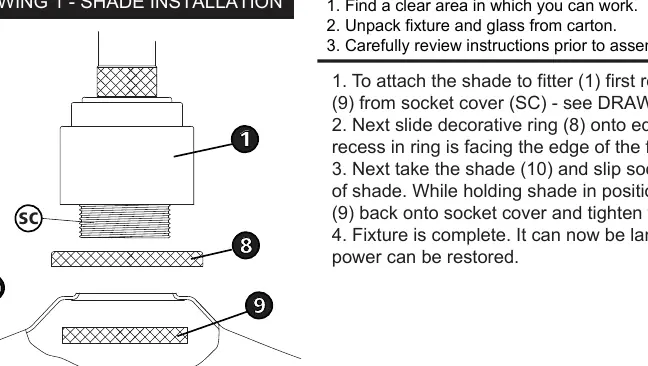

Instalacja klosza

1. Zdejmij radełkowany pierścień klosza (9) z osłony oprawki (SC).
2. Nasun pierścień dekoracyjny (8) na krawędź oprawki (1), upewniając się, że wgłębienie w pierścieniu jest skierowane w stronę krawędzi oprawki.
3. Umieść klosz (10) na oprawce, przekładając oprawkę przez otwór w kloszu.
4. Przytrzymując klosz, nakręć pierścień (9) z powrotem na osłonę oprawki i dokręć, aby zabezpieczyć elementy.

Podłączenie elektryczne

Ostrzeżenie: Wyłącz zasilanie przed instalacją. Jeśli wymagane jest nowe okablowanie, skonsultuj się z wykwalifikowanym elektrykiem.

• Przewód dodatni (A): Zazwyczaj czarny lub gładki, podłącz do przewodu dodatniego lampy (B) za pomocą złączki typu twist-on.
• Przewód ujemny (C): Zazwyczaj biały lub żebrowany, podłącz do przewodu ujemnego lampy (D).
• Uziemienie (E): Podłącz przewód uziemienia (miedź lub zielony) zgodnie z instrukcją dla danego typu montażu (np. do paska montażowego M za pomocą śruby S).

W przypadku montażu zewnętrznego, zabezpiecz otwarte końce złączek uszczelniaczem silikonowym, aby zapewnić wodoszczelność.
