Instrukcja obsługi sterownika oświetlenia Hinkley 0150WLC Smart Landscape Control
Szybki przewodnik instalacji i konfiguracji sterownika Hinkley 0150WLC. Dowiedz się, jak podłączyć urządzenie, skonfigurować okablowanie oraz połączyć sterownik z aplikacją mobilną.
Spis treści
Najważniejsze informacje
Niniejsza instrukcja zawiera wytyczne dotyczące montażu, podłączenia elektrycznego oraz konfiguracji aplikacji dla sterownika oświetlenia Hinkley 0150WLC. Urządzenie umożliwia inteligentne sterowanie oświetleniem krajobrazowym.
Montaż i podłączenie
- Znajdź czyste i bezpieczne miejsce do przeprowadzenia prac montażowych.
- W razie potrzeby podłącz zworkę fotokomórki (3).
- Wykonaj otwór w obudowie transformatora, aby stworzyć przejście dla skrzynki ściemniacza (1).
- Zamocuj skrzynkę ściemniacza (1) do transformatora za pomocą pierścienia blokującego (2), przeprowadzając przewody przez wykonany otwór.
- Połącz złącza kluczowe skrzynki ściemniacza (5) z płytą główną (6).
- Podłącz wolne przewody ze skrzynki ściemniacza do złączy blokowych COM i 12V (8).
- Podłącz przewody oświetlenia do zacisków dodatnich i ujemnych na końcu płyty głównej (7).
- Uwaga: Przewody oświetlenia o przekroju większym niż 10 AWG nie mogą być używane z płytą główną.
- Podłącz oświetlenie strefy 1 do zacisków Z1+ i Z1-, a strefy 2 do Z2+ i Z2-.
- Podłącz wtyczkę ścienną (4), aby zasilić transformator.
Konfiguracja aplikacji
Sterownik obsługuje zdalne sterowanie za pomocą aplikacji Hinkley:
- Pobierz aplikację Hinkley z App Store lub Google Play.
- Utwórz konto w aplikacji i postępuj zgodnie z instrukcjami weryfikacji (sprawdź folder spam, jeśli nie otrzymasz e-maila).
- Upewnij się, że Bluetooth w telefonie jest włączony.
- Na ekranie głównym aplikacji wybierz opcję dodawania urządzenia i wybierz swój sterownik.
- Wprowadź nazwę sieci Wi-Fi oraz hasło, aby zakończyć proces łączenia.
- Aplikacja umożliwia pełne sterowanie funkcjami urządzenia oraz ustawianie automatycznych harmonogramów i timerów.
Informacje o producencie
Hinkley Lighting
Praktyczna pomoc
Typowe problemy
Brak otrzymania e-maila weryfikacyjnego
Sprawdź folder spam w swojej skrzynce pocztowej.
Brak połączenia między aplikacją a sterownikiem
Upewnij się, że funkcja Bluetooth w telefonie jest włączona i aktywna.
Przed użyciem
- Przygotuj czyste miejsce do pracy.
- Upewnij się, że posiadasz dostęp do sieci Wi-Fi.
- Sprawdź, czy przewody oświetlenia nie przekraczają dopuszczalnego przekroju (max 10 AWG).
- Przygotuj narzędzia niezbędne do wykonania otworu w obudowie transformatora.
Ilustracje i schematy

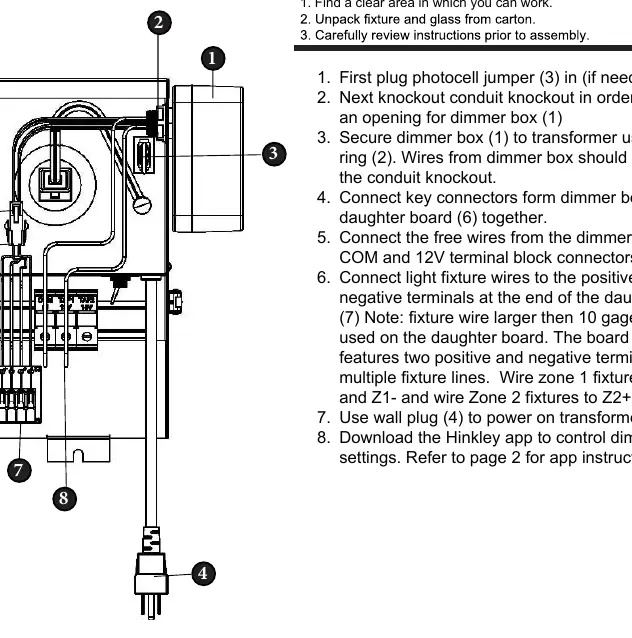

- Schemat przedstawia rozmieszczenie elementów sterownika, w tym skrzynki ściemniacza, złączy płyty głównej, zacisków stref oświetlenia oraz punktów podłączenia zasilania.
Zgodność modelu
- Urządzenie wymaga sieci Wi-Fi do pełnej funkcjonalności.
- Wymagana aplikacja Hinkley dostępna w App Store i Google Play.
