Instrukcja obsługi kontrolera LED Sunricher 1009TYWi5C
Dowiedz się, jak zainstalować i skonfigurować kontroler LED Sunricher 1009TYWi5C. Instrukcja zawiera schematy podłączenia dla różnych trybów pracy, parowanie z aplikacją TuyaSmart oraz konfigurację pilota RF i funkcji Master/Slave.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Kontroler Sunricher 1009TYWi5C to urządzenie 4 w 1 obsługujące komunikację RF oraz WiFi. Pozwala na sterowanie taśmami LED w trybach DIM, CCT, RGBW oraz RGB+CCT. Przed przystąpieniem do pracy upewnij się, że zasilanie jest odłączone, a przełączniki DIP na obudowie są ustawione zgodnie z wybranym trybem pracy.
Instalacja i podłączenie
Urządzenie wymaga zasilania 12-24V DC. Podłączenie należy wykonać zgodnie ze schematem dla wybranego trybu pracy:
- Tryb RGB+CCT: Podłącz taśmę do wyjść R, G, B, CW, WW.
- Tryb RGBW: Podłącz taśmę do wyjść R, G, B, W.
- Tryb CCT: Podłącz taśmę do wyjść WW, CW.
- Tryb DIM: Podłącz taśmy jednokolorowe do dostępnych kanałów.
Upewnij się, że przełączniki DIP na obudowie są ustawione w odpowiedniej pozycji dla wybranego trybu pracy przed podłączeniem zasilania.
Parowanie z aplikacją TuyaSmart
- Pobierz aplikację TuyaSmart i zarejestruj konto. Włącz Bluetooth w smartfonie.
- Wprowadź kontroler w tryb parowania: naciśnij przycisk Prog 5 razy z rzędu (lub zresetuj zasilanie 5 razy). Dioda LED zacznie szybko migać.
- W aplikacji wybierz opcję dodawania urządzenia i postępuj zgodnie z instrukcjami na ekranie, aby połączyć kontroler z siecią WiFi.
Parowanie z pilotem RF
- Włącz pilot RF przyciskiem ON.
- Jeśli używasz pilota strefowego, wybierz odpowiednią strefę.
- Naciśnij krótko przycisk Prog na kontrolerze (lub zresetuj zasilanie 3 razy), aby wejść w tryb parowania RF.
- Natychmiast dotknij koła kolorów lub naciśnij dowolny przycisk na pilocie (z wyjątkiem ON/OFF).
- Mignięcie diod LED potwierdzi poprawne sparowanie.
Aby usunąć parowanie z pilotem, naciśnij i przytrzymaj przycisk Prog przez ponad 3 sekundy, aż diody zamigają.
Ustawienia Master/Slave
Funkcja ta pozwala na idealną synchronizację efektów świetlnych między wieloma kontrolerami:
- Master: Zewrzyj zworkę na kontrolerze i zrestartuj zasilanie.
- Slave: Pozostaw zworkę otwartą.
- Konfiguracja: Ustaw jeden kontroler jako Master i sparuj go ze strefą pilota. Pozostałe kontrolery ustaw jako Slave i sparuj z innymi strefami lub tą samą strefą. Master wyśle sygnał synchronizacyjny do urządzeń Slave (maksymalny zasięg 30m).
Informacje o producencie
Sunricher
Praktyczna pomoc
Typowe problemy
Urządzenie nie wchodzi w tryb parowania WiFi
Upewnij się, że naciskasz przycisk Prog 5 razy w krótkich odstępach czasu lub wykonujesz 5 cykli zasilania. Dioda musi migać szybko.
Brak synchronizacji efektów między kontrolerami
Sprawdź ustawienie zworki. Tylko jeden kontroler w grupie powinien być ustawiony jako Master (zworka zwarta).
Pilot RF nie reaguje
Upewnij się, że pilot został poprawnie sparowany z kontrolerem zgodnie z procedurą parowania RF.
Przed użyciem
- Sprawdź napięcie zasilacza (12-24VDC).
- Upewnij się, że zasilanie jest odłączone przed montażem.
- Ustaw przełączniki DIP na obudowie zgodnie z typem taśmy LED (DIM, CCT, RGBW, RGB+CCT).
- Zainstaluj aplikację TuyaSmart na smartfonie.
- Włącz Bluetooth w telefonie przed parowaniem.
Ilustracje i schematy

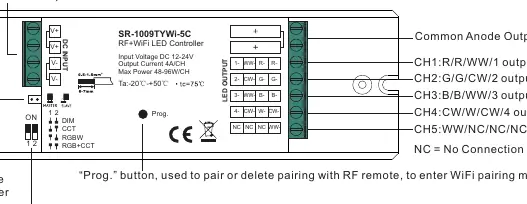

- Schematy na stronie 3 pokazują sposób podłączenia zasilania oraz różnych typów taśm LED do odpowiednich zacisków wyjściowych.
- Przełączniki DIP muszą być ustawione w pozycji odpowiadającej schematowi dla danego trybu pracy.
Zgodność modelu
- Współpracuje z uniwersalnymi pilotami RF.
- Wymaga sieci WiFi 2.4GHz dla poprawnego działania aplikacji TuyaSmart.
