Instrukcja obsługi czujnika ruchu Sunricher SR-IG9030B-PIR-10AD
Szybki przewodnik po instalacji i konfiguracji czujnika ruchu Sunricher SR-IG9030B-PIR-10AD. Poznaj schematy podłączenia, parametry techniczne, zasady montażu oraz konfigurację soczewek.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Czujnik Sunricher SR-IG9030B-PIR-10AD to zaawansowane urządzenie typu INGY to DALI, przeznaczone do montażu sufitowego. Urządzenie obsługuje sieć Wirepas mesh, co pozwala na przesyłanie sygnałów do sąsiednich urządzeń, zwiększając zasięg kontroli. Czujnik jest wyposażony w przekaźnik 10A i wbudowane wyjście DALI BUS (80mA), co umożliwia sterowanie wieloma urządzeniami DALI. Przed instalacją należy bezwzględnie odłączyć zasilanie i upewnić się, że miejsce montażu nie jest narażone na bezpośrednie źródła ciepła, silne światło lub ruchome obiekty, które mogą powodować fałszywe alarmy.
Opis urządzenia i funkcje
Urządzenie oferuje autonomiczne sterowanie oparte na czujniku ruchu PIR. Główne cechy obejmują:
- Obsługę przełączników kinetycznych oraz EnOcean (EWSSB, EWSDB).
- Możliwość regulacji czułości i obsługę sieci Mesh.
- Funkcję resetowania magnetycznego (przytrzymanie ikony resetu przez 5 sekund).
- Wodoodporność klasy IP20, przeznaczoną do opraw wewnętrznych.
- Wymienną optykę (soczewki Low-bay i High-bay).
Dane techniczne
Kluczowe parametry pracy urządzenia:
- Napięcie robocze: 100-277VAC 50/60Hz.
- Obciążenie przekaźnika: Maks. 10A (rezystancyjne), 8A (pojemnościowe), 7A (indukcyjne).
- Wyjście DALI: Maks. 80mA (obsługuje min. 40 urządzeń sterujących).
- Temperatura pracy: -10°C do +50°C.
- Zasięg detekcji: Zależny od soczewki (Low-bay: do 12m średnicy przy 3m wysokości; High-bay: do 26m średnicy przy 12m wysokości).
Montaż i instalacja
Instalacja musi być przeprowadzona przy wyłączonym zasilaniu. Schemat okablowania:
- L (Input): Czarny przewód, 18 AWG.
- N (Input): Biały przewód, 18 AWG.
- L' (Output): Czerwony przewód, 18 AWG.
- DALI+ (Output): Żółty przewód, 22 AWG.
- DALI- (Output): Niebieski przewód, 22 AWG.
Przewody należy odizolować na długość 10mm i pewnie zamocować w zaciskach. Nie należy instalować urządzenia w pobliżu klimatyzatorów, wentylatorów, piekarników ani w miejscach narażonych na bezpośrednie działanie promieni słonecznych.
Konfiguracja soczewek i zasięg

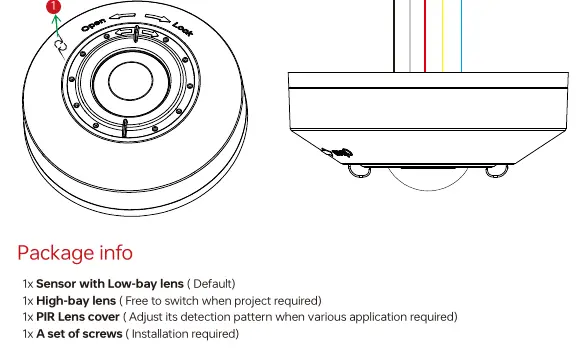

Produkt jest dostarczany z fabrycznie zamontowaną soczewką Low-bay. W zestawie znajduje się również soczewka High-bay do wymiany w razie potrzeby. Użytkownik może dodatkowo użyć dołączonej osłony (maski) soczewki, aby dostosować wzór detekcji (np. tryb korytarzowy lub półkolisty) do specyfiki pomieszczenia.
Użytkowanie i konserwacja

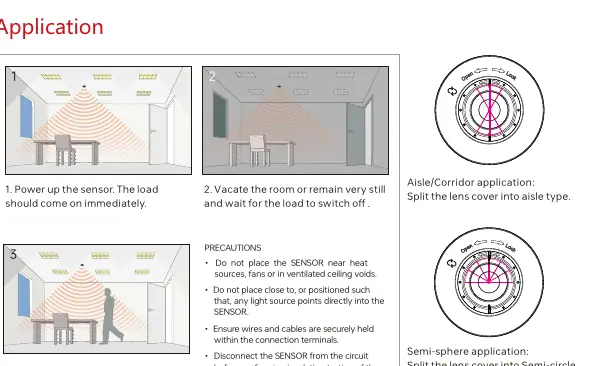

Po montażu należy sprawdzić działanie czujnika, wchodząc do pomieszczenia i wykonując ruch. Jeśli czujnik nie reaguje lub wyzwala się fałszywie, należy sprawdzić otoczenie pod kątem źródeł ciepła lub silnych źródeł światła skierowanych bezpośrednio na urządzenie. W razie konieczności resetu urządzenia, należy użyć magnesu, dotykając ikony resetu przez 5 sekund.
Informacje o producencie
Sunricher
Praktyczna pomoc
Typowe problemy
Fałszywe wyzwalanie czujnika
Sprawdź, czy w pobliżu nie znajdują się źródła ciepła (klimatyzatory, wentylatory, piekarniki) lub obiekty poruszające się (drzewa, krzewy). Unikaj montażu w miejscach o dużym przepływie powietrza.
Brak reakcji obciążenia
Upewnij się, że przewody są poprawnie podłączone zgodnie ze schematem (L, N, L', DALI) i że zasilanie jest włączone. Sprawdź, czy przewody są dobrze dokręcone w zaciskach.
Zakłócenia światłem
Nie montuj czujnika w miejscach, gdzie źródła światła są skierowane bezpośrednio na urządzenie lub w pobliżu szklanych drzwi/okien.
Przed użyciem
- Odłącz zasilanie przed przystąpieniem do montażu.
- Wybierz odpowiednią soczewkę (Low-bay dla wysokości do 3m, High-bay dla wysokości do 12m).
- Upewnij się, że przewody są bezpiecznie zamocowane w zaciskach.
- Sprawdź, czy miejsce montażu nie jest narażone na bezpośrednie światło słoneczne.
- Upewnij się, że w zasięgu czujnika nie ma dużych, stale poruszających się obiektów.
Parametry w praktyce
- Napięcie robocze
- 100-277VAC 50/60Hz - standardowe zasilanie sieciowe.
- Obciążenie przekaźnika
- Maks. 10A (rezystancyjne), 8A (pojemnościowe), 7A (indukcyjne) - określa maksymalną moc podłączonych opraw.
- Wyjście DALI
- Maks. 80mA - pozwala na zasilenie magistrali DALI dla min. 40 urządzeń sterujących.
- Temperatura pracy
- -10°C do +50°C - zakres temperatur otoczenia, w których urządzenie działa poprawnie.
Ilustracje i schematy
- Schemat okablowania pokazuje podłączenie zasilania L/N, wyjścia przekaźnikowego L' oraz magistrali DALI (+/-).

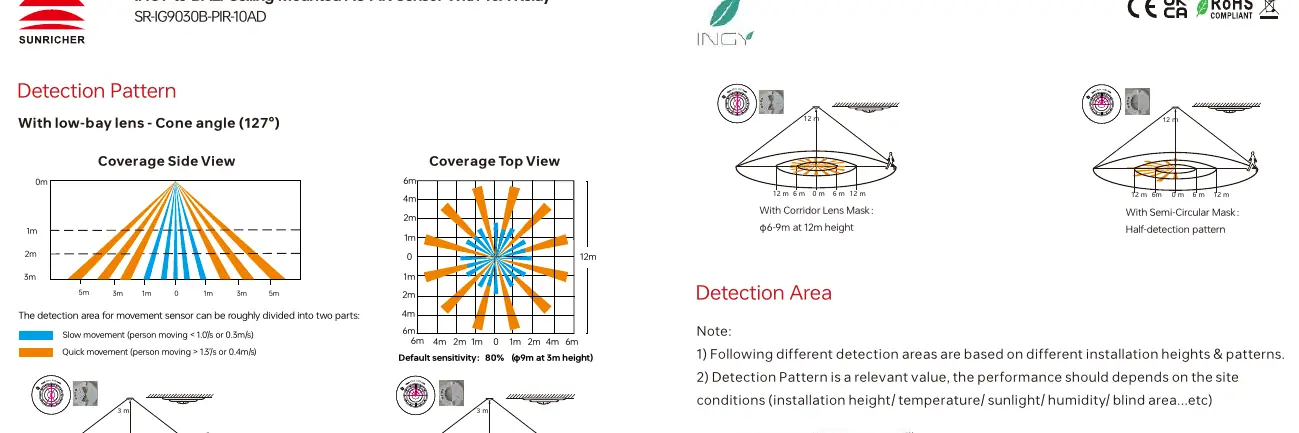

- Rysunki zasięgu detekcji (Coverage Side/Top View) ilustrują obszar działania czujnika w zależności od wysokości montażu i typu soczewki.

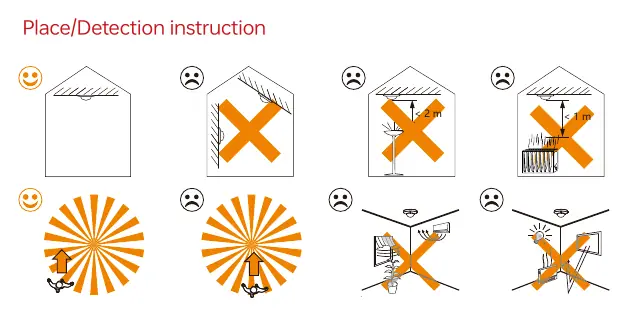

- Instrukcja 'Place/Detection' pokazuje graficznie miejsca zalecane (uśmiechnięta buźka) i odradzane (smutna buźka) dla montażu czujnika.
Zgodność modelu
- Współpracuje z DALI EL Driver (wymagane dla funkcji EL).
- Obsługuje przełączniki kinetyczne oraz EnOcean (EWSSB, EWSDB).
- Przeznaczony do opraw wewnętrznych (IP20).
