Lampa wisząca zewnętrzna Maxim Lighting CABANA VX (model 40669) jest przeznaczona do montażu sufitowego na zewnątrz. Urządzenie wymaga żarówki z gwintem E26 o maksymalnej mocy 60W (brak w zestawie). Przed przystąpieniem do jakichkolwiek prac montażowych lub konserwacyjnych należy bezwzględnie odłączyć zasilanie elektryczne w skrzynce bezpieczników.
Zawartość zestawu
- A: Oprawa lampy (x1)
- B: Łańcuch (x1)
- C: Podsufitka (x1)
- D: Wspornik montażowy (x1)
- E: Nakrętki przewodów (x3)
- F: Śruby montażowe (x2)
Instrukcja montażu
- Wyłącz zasilanie w skrzynce bezpieczników.
- Zamontuj wspornik montażowy (D) do sufitu za pomocą śrub (F).
- Podłącz przewody elektryczne: przewód neutralny (N), przewód fazowy (L) oraz przewód uziemiający zgodnie z lokalnymi przepisami elektrycznymi, używając nakrętek (E).
- Zamocuj podsufitkę (C) do wspornika.
- Zawieś oprawę (A) na łańcuchu (B) i podłącz ją do podsufitki.
- Wkręć żarówkę E26 (brak w zestawie).
Czyszczenie i konserwacja
Aby zachować estetyczny wygląd lampy, należy regularnie usuwać kurz miękką szmatką. W przypadku polerowanych powierzchni można użyć talku, aby zredukować widoczność odcisków palców. Do czyszczenia używaj łagodnego detergentu; unikaj środków ściernych i żrących. W przypadku montażu w miejscach narażonych na wilgoć, należy zastosować uszczelniacz silikonowy wokół oprawy, pozostawiając szczelinę na dole, aby umożliwić odprowadzanie wilgoci.
Praktyczna pomoc
Typowe problemy
Lampa nie świeci po instalacji.
Sprawdź, czy żarówka jest poprawnie wkręcona oraz czy połączenia przewodów (L, N, uziemienie) są prawidłowo zabezpieczone nakrętkami.
Ryzyko gromadzenia się wilgoci wewnątrz oprawy.
Zastosuj uszczelniacz silikonowy wokół oprawy, ale pamiętaj, aby zostawić szczelinę na dole, co pozwoli na odprowadzanie wilgoci.
Przed użyciem
- Sprawdź, czy zestaw zawiera wszystkie części (A-F).
- Upewnij się, że zasilanie jest wyłączone przed montażem.
- Przygotuj żarówkę E26 60W (brak w zestawie).
- Upewnij się, że masz odpowiednie narzędzia do montażu.
Parametry w praktyce
- Wet Location
- Lampa przystosowana do użytku zewnętrznego, wymaga uszczelnienia silikonem podczas montażu.
Ilustracje i schematy

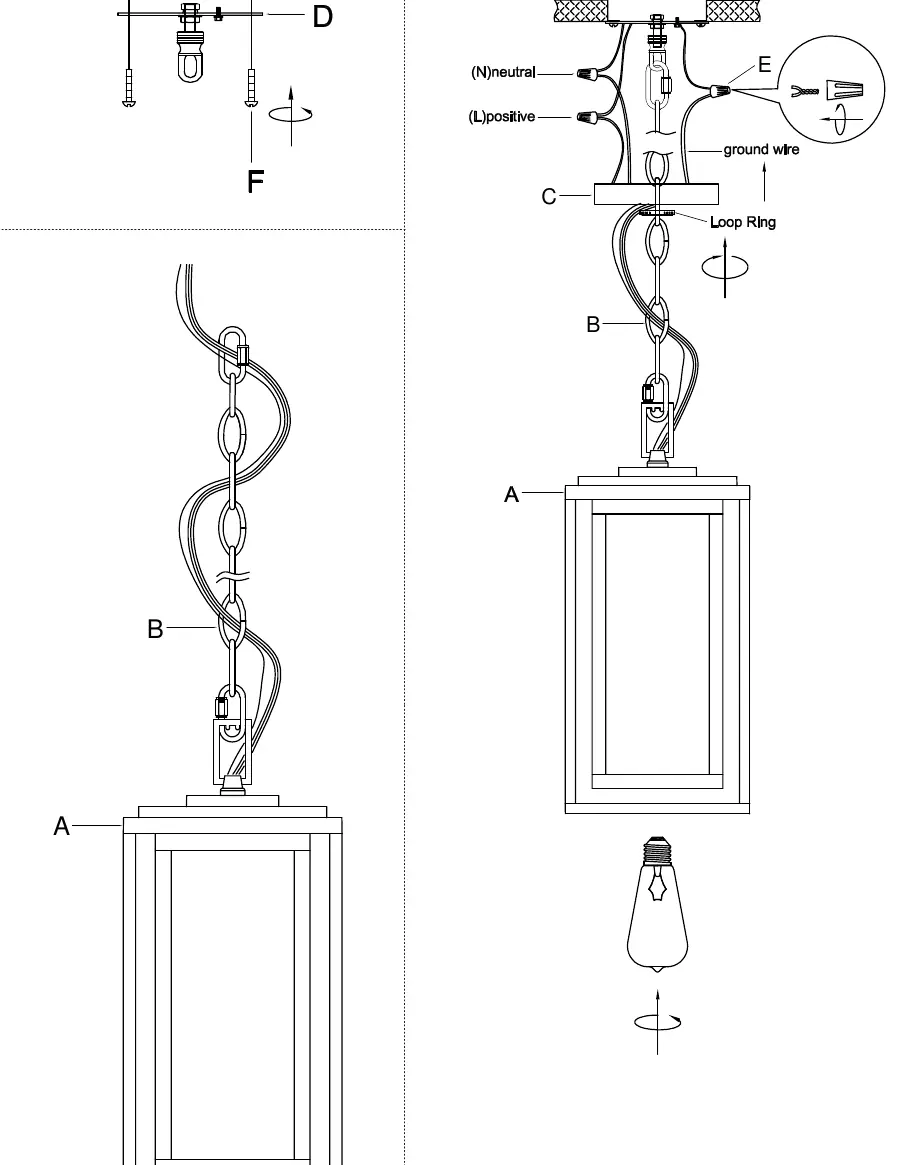

- Schemat montażu pokazuje podłączenie przewodów (L-positive, N-neutral, ground) oraz montaż wspornika do sufitu.

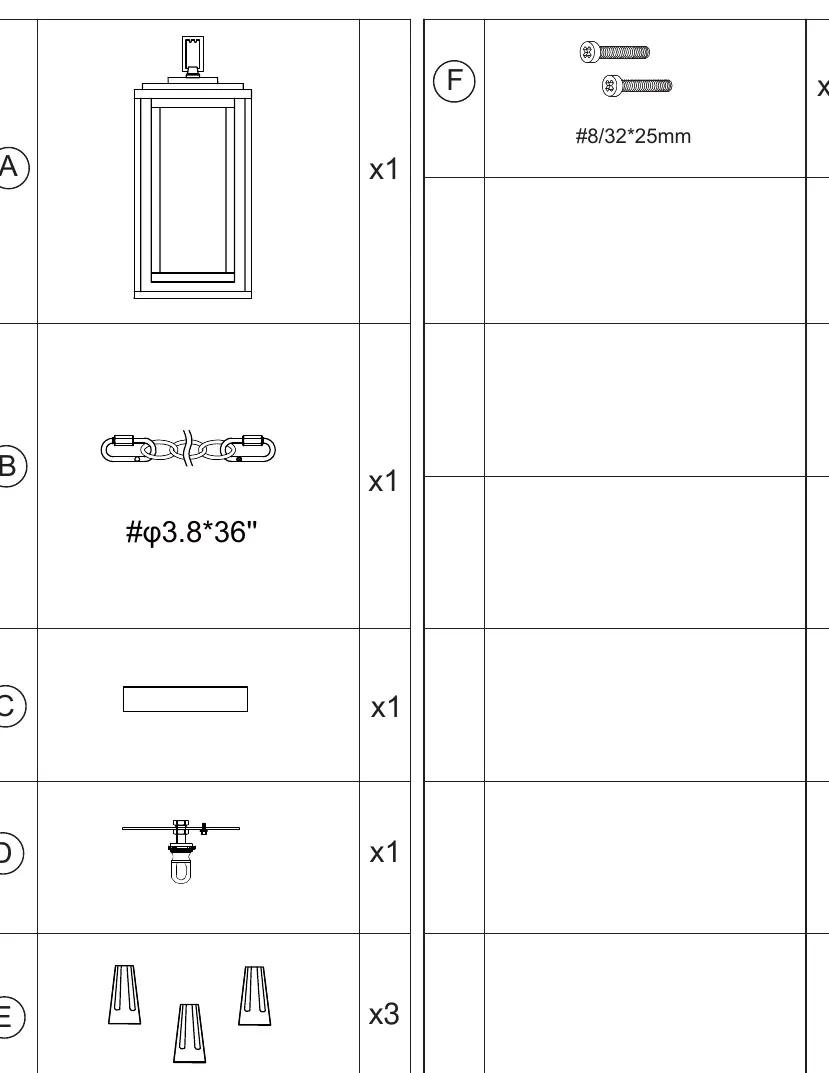

- Rysunek części przedstawia zestawienie elementów (A-F) potrzebnych do instalacji.
Zgodność modelu
- Produkt wymaga żarówki E26 (brak w zestawie).
- Zalecana konsultacja z wykwalifikowanym elektrykiem przed instalacją.
