Instrukcja obsługi oprawy oświetleniowej zewnętrznej Vizulo Heron LED
Kompletny przewodnik po montażu i konserwacji oprawy zewnętrznej Vizulo Heron LED. Instrukcja zawiera schematy otworów montażowych, wytyczne dotyczące podłączenia elektrycznego, parametry techniczne oraz ważne zasady bezpieczeństwa.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Oprawa Vizulo Heron LED jest przeznaczona do użytku zewnętrznego. Przed przystąpieniem do prac należy zapoznać się z etykietą produktu, która zawiera kluczowe parametry techniczne. Urządzenie posiada stopień ochrony IP65 (pyłoszczelność i ochrona przed strugami wody) oraz klasę odporności mechanicznej IK08. Dopuszczalny zakres temperatury pracy wynosi od -40°C do +50°C.
Opis i wymiary
Oprawa występuje w wariantach z kołnierzem oraz bez kołnierza. Wymiary montażowe oraz waga netto różnią się w zależności od konkretnej konfiguracji modelu. Szczegółowe rysunki techniczne z wymiarami znajdują się w sekcji wymiarowania instrukcji.
Montaż
Montaż musi być przeprowadzony przez wykwalifikowany personel. Zabrania się montażu podczas opadów atmosferycznych (deszcz, śnieg, grad). Oprawa może służyć jako szablon do wyznaczania otworów montażowych:
- Umieść oprawę w wybranym miejscu montażu.
- Zaznacz punkty wiercenia otworów.
- Wywierć otwory montażowe.
- Włóż śruby klinowe.
- Umieść oprawę i przykręć ją.
W przypadku montażu na podłożu betonowym, należy wykonać otwory o odpowiedniej średnicy, wbić śruby, a następnie osadzić oprawę. Istnieją rygorystyczne ograniczenia dotyczące kąta nachylenia oprawy względem podłoża w przypadku montażu zewnętrznego – należy ściśle przestrzegać dopuszczalnych zakresów (±5° od poziomu).

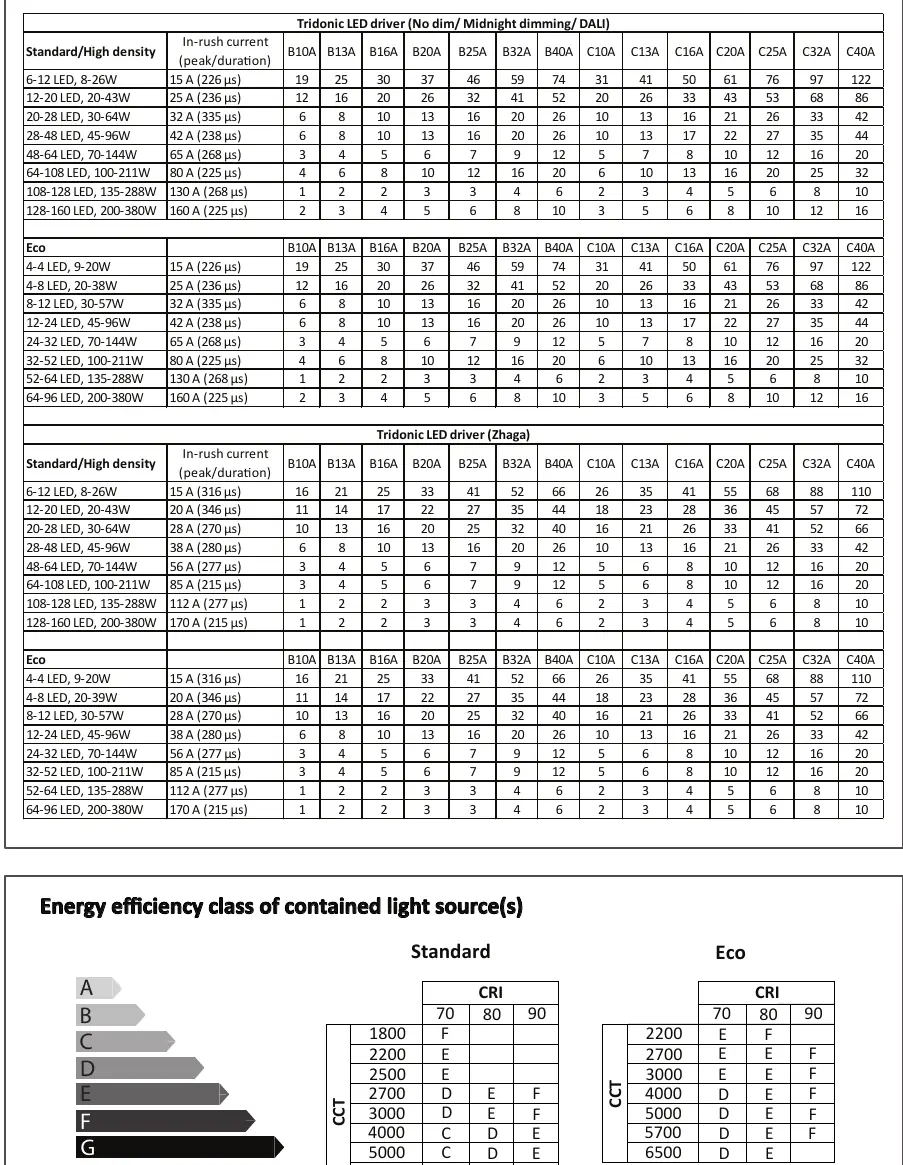

Podłączenie elektryczne
Przed otwarciem lub naprawą oprawy należy bezwzględnie odłączyć zasilanie elektryczne. Podłączenie musi być zgodne z krajowymi przepisami dotyczącymi urządzeń elektrycznych. Instrukcja zawiera schematy zacisków dla klasy I i II oraz wymagania dotyczące przekroju przewodów (0.5 - 4.0 mm²) i średnicy kabli (7.0 - 12.0 mm).
Konserwacja i bezpieczeństwo
Zabrania się dotykania modułów LED oraz kładzenia na nich narzędzi. W przypadku uszkodzenia mechanicznego modułów LED, gwarancja traci ważność. Czyszczenie oprawy powinno odbywać się wyłącznie przy użyciu wilgotnej szmatki lub gąbki z dodatkiem łagodnych detergentów domowych rozcieńczonych wodą. Wszelkie naprawy muszą być wykonywane przez wykwalifikowany personel przy użyciu oryginalnych części zamiennych Vizulo.
Praktyczna pomoc
Typowe problemy
Uszkodzenie modułów LED
Nie dotykaj modułów LED ani nie kładź na nich narzędzi. Uszkodzenia mechaniczne powodują utratę gwarancji.
Montaż w niekorzystnych warunkach
Gwarancja nie obowiązuje, jeśli montaż przeprowadzono podczas opadów deszczu, śniegu lub gradu.
Niewłaściwy kąt montażu
W przypadku montażu zewnętrznego należy przestrzegać dopuszczalnych kątów nachylenia (±5° od poziomu).
Przed użyciem
- Sprawdź etykietę produktu pod kątem parametrów technicznych.
- Upewnij się, że zasilanie jest odłączone przed otwarciem oprawy.
- Przygotuj narzędzia: klucze o rozmiarach 19, 4 i 3.
- Sprawdź, czy podłoże jest betonowe (dla standardowej konfiguracji).
- Upewnij się, że montaż nie odbywa się podczas opadów.
Parametry w praktyce
- -40°C do +50°C
- Dopuszczalny zakres temperatury otoczenia dla pracy urządzenia.
Ilustracje i schematy

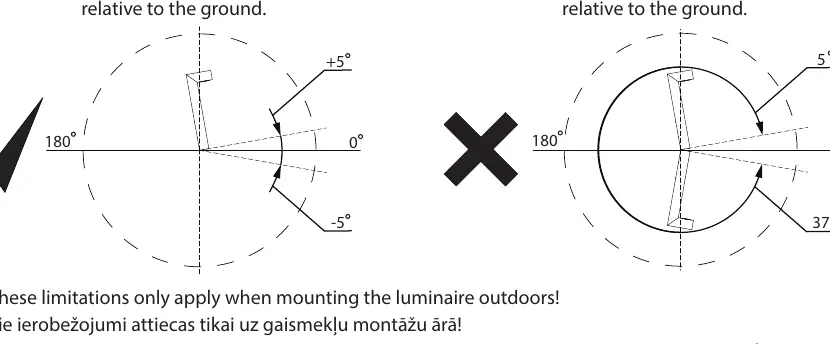

- Schemat montażu: pokazuje użycie oprawy jako szablonu do wiercenia otworów.

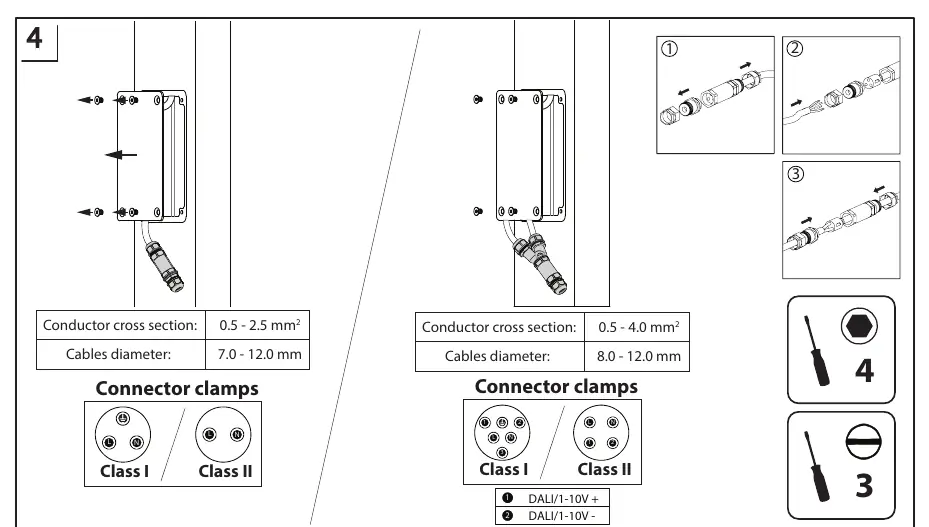

- Schemat podłączenia: wskazuje zaciski dla klasy I i II oraz wymagane przekroje przewodów.
Zgodność modelu
- Ograniczenia kąta montażu dotyczą wyłącznie instalacji zewnętrznych.
- Wymagane użycie oryginalnych części zamiennych Vizulo.
