Instrukcja obsługi odbiornika radiowego Allmatic B.RO MINI 1CH
Szybki przewodnik po instalacji i programowaniu odbiornika radiowego Allmatic B.RO MINI 1CH. Dowiedz się, jak sparować piloty, skonfigurować tryby przekaźnika i zresetować urządzenie.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Allmatic B.RO MINI 1CH to programowalny odbiornik radiowy z jednym wyjściem przekaźnikowym. Obsługuje do 1000 pilotów Rolling Code i oferuje trzy tryby pracy przekaźnika: toggle, immediate oraz timed. str. 3
Najważniejsze czynności
- Programowanie pilota str. 4
- Resetowanie urządzenia str. 7
Pierwsze uruchomienie
- Podłącz zasilanie i poczekaj na dwa mignięcia diody LED. str. 4
Konserwacja i reset
- Całkowity reset pamięci str. 7
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasilanie | 12-24 Vac/Vdc | Napięcie zasilania | str. 3 |
| Częstotliwość | 433.92 MHz | Częstotliwość pracy | str. 3 |
| Pojemność pamięci | 1000 | Maksymalna liczba pilotów | str. 3 |
Gdzie szukać w PDF
- Opis i dane techniczne str. 3
- Instalacja i programowanie str. 4
- Tryby pracy przekaźnika str. 5
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Odbiornik Allmatic B.RO MINI 1CH to miniaturowe urządzenie typu Rolling Code, przeznaczone do sterowania automatyką. Instrukcja zawiera procedury instalacji, programowania pilotów oraz konfiguracji wyjścia przekaźnikowego. Przed przystąpieniem do prac należy bezwzględnie zapoznać się z dokumentem dotyczącym bezpieczeństwa nr 6-1620001.
Opis urządzenia i dane techniczne
Urządzenie posiada jedno wyjście przekaźnikowe bezpotencjałowe. Wyposażone jest w przewody o długości 30 cm. Główne parametry techniczne:
- Zasilanie: 12-24 Vac/Vdc
- Częstotliwość: 433.92 MHz
- Pojemność pamięci: do 1000 pilotów
- Zasięg: do 250 m w otwartym terenie
- Temperatura pracy: -10 do +55 °C
- Wyjście przekaźnika: 1A @ 30Vdc / 0.5A @ 42.4Vac
Pierwsza instalacja
Po podłączeniu zasilania należy odczekać, aż dioda LED wykona dwa mignięcia. Gdy dioda zgaśnie, odbiornik jest gotowy do pracy.
Programowanie pilotów
Aby zaprogramować nowy pilot:
- Upewnij się, że odbiornik jest zasilany i gotowy do pracy (dioda wyłączona).
- Naciśnij przycisk uczenia (learning button) na odbiorniku – dioda zaświeci się.
- Naciśnij przycisk na pilocie, który chcesz zaprogramować.
- Dioda mignie dwa razy, potwierdzając zapisanie pilota.
Uwaga: Odbiornik zapisuje tylko jeden przycisk na pilot. Po 10 sekundach bezczynności urządzenie automatycznie wychodzi z trybu programowania.

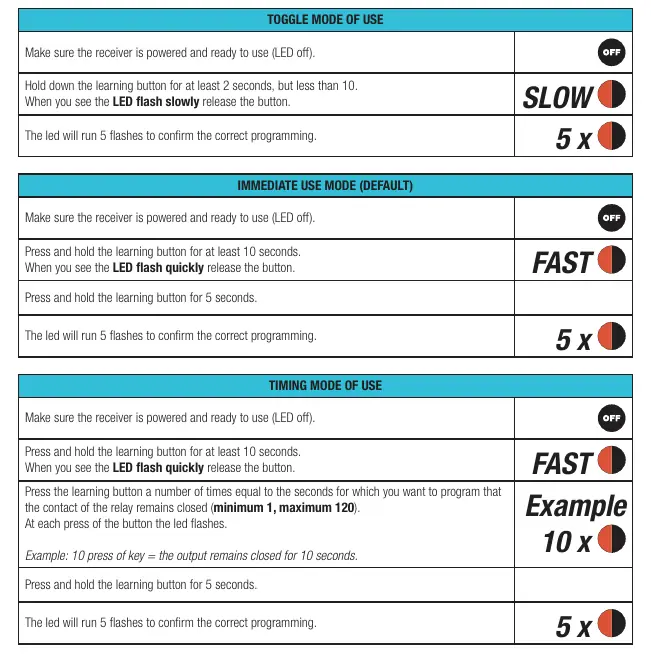

Konfiguracja trybów pracy przekaźnika
Odbiornik oferuje trzy tryby pracy wyjścia przekaźnikowego:
- Tryb Toggle: Przekaźnik zmienia stan przy każdym naciśnięciu przycisku pilota.
- Tryb Immediate (domyślny): Przekaźnik pozostaje zamknięty tak długo, jak długo wciśnięty jest przycisk pilota.
- Tryb Timed: Przekaźnik pozostaje zamknięty przez określony czas (od 1 do 120 sekund).
Aby zmienić tryb, należy przytrzymać przycisk uczenia na odbiorniku przez odpowiedni czas (zgodnie z instrukcją na stronie 5), aż dioda zacznie migać w określony sposób (wolno lub szybko), a następnie postępować zgodnie z procedurą dla danego trybu.
Resetowanie urządzenia
Aby całkowicie usunąć pamięć pilotów i przywrócić tryb domyślny (Immediate):
- Odłącz zasilanie odbiornika.
- Przytrzymaj przycisk uczenia.
- Włącz zasilanie, trzymając przycisk.
- Gdy dioda zgaśnie, zwolnij przycisk.
- Dioda mignie dwa razy, potwierdzając reset.
Praktyczna pomoc
Typowe problemy
Brak reakcji odbiornika na pilota
Sprawdź zasilanie 12-24 Vac/Vdc oraz upewnij się, że pilot jest poprawnie zaprogramowany (dioda powinna mignąć 2 razy przy zapisie).
Zasięg działania jest zbyt mały
Upewnij się, że antena nie jest ekranowana przez metalowe elementy i nie ma w pobliżu innych urządzeń pracujących na tej samej częstotliwości.
Przed użyciem
- Sprawdź, czy napięcie zasilania wynosi 12-24 Vac/Vdc.
- Upewnij się, że piloty są typu Rolling Code Allmatic.
- Przeczytaj dokument bezpieczeństwa 6-1620001.
- Upewnij się, że odbiornik jest zainstalowany z dala od metalowych przeszkód.
Parametry w praktyce
- Rolling Code
- System kodowania zmiennego zwiększający bezpieczeństwo przed kopiowaniem sygnału.
- Wyjście przekaźnika
- Styk bezpotencjałowy (Normally Open), maksymalne obciążenie 1A przy 30Vdc.
Ilustracje i schematy
- Schemat na stronie 3 pokazuje lokalizację diody LED, przycisku uczenia, anteny oraz wyprowadzeń zasilania i przekaźnika (COM, N.O.).
Zgodność modelu
- Kompatybilny wyłącznie z pilotami Allmatic Rolling Code.
