Instrukcja obsługi nadajnika BWI Eagle Air-Eagle XLT 441-12000-120VAC

Szybki przewodnik po instalacji i konfiguracji nadajnika BWI Eagle Air-Eagle XLT 441-12000-120VAC. Dowiedz się, jak podłączyć wejścia, skonfigurować częstotliwość oraz tryb repeatera.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje

Nadajnik radiowy Air-Eagle XLT (model 441-12000-120VAC) to urządzenie typu "dry contact" przeznaczone do przesyłania do dwudziestu niezależnych poleceń do odbiorników Air-Eagle. System wykorzystuje technologię rozproszonego widma (spread spectrum), co zapewnia niezawodność w środowiskach o dużym natężeniu zakłóceń radiowych. Zasięg urządzenia wynosi do 2500 stóp (ok. 760 metrów) przy użyciu standardowej anteny.

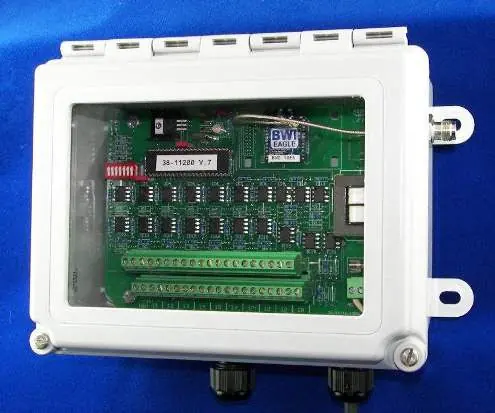

Nadajnik Air-Eagle XLT
Nadajnik Air-Eagle XLT

Instalacja i podłączenie

Przed przystąpieniem do instalacji należy bezwzględnie odłączyć zasilanie od wszystkich urządzeń.

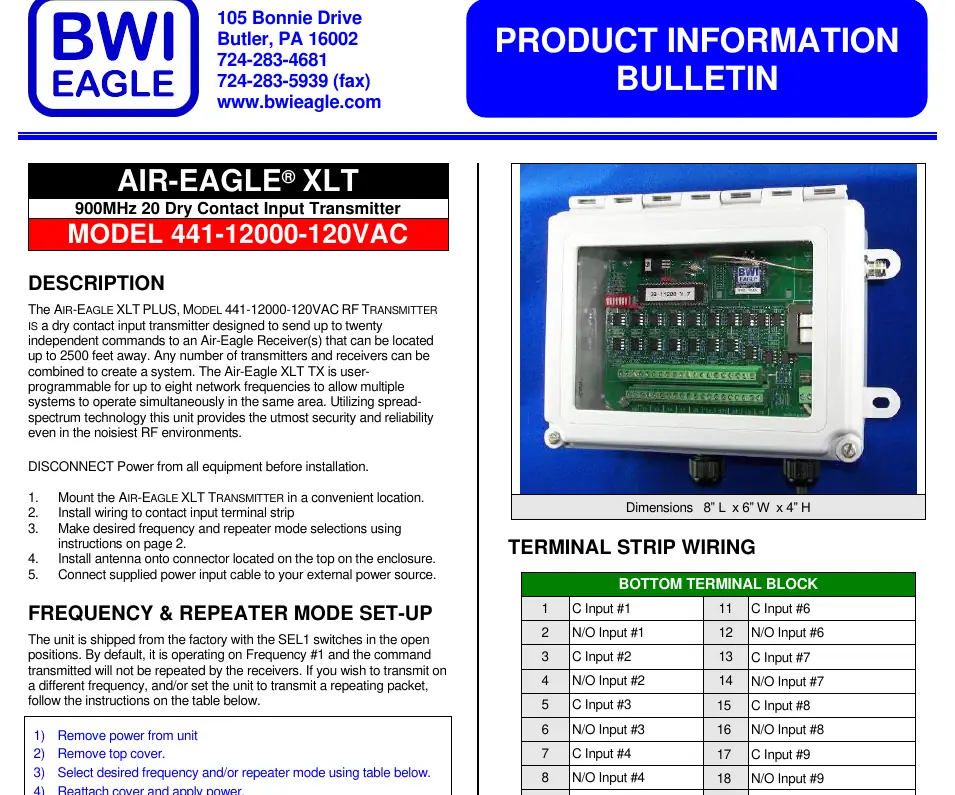

Rysunek montażowy z instrukcji
Rysunek montażowy z instrukcji
  • Zamontuj nadajnik w dogodnym miejscu.
  • Podłącz przewody do listwy zaciskowej wejść (zgodnie ze schematem).
  • Skonfiguruj częstotliwość i tryb pracy (szczegóły poniżej).
  • Zainstaluj antenę na złączu znajdującym się na górze obudowy.
  • Podłącz dostarczony kabel zasilający do zewnętrznego źródła zasilania.

Konfiguracja częstotliwości i trybu pracy

Urządzenie jest fabrycznie ustawione na częstotliwość nr 1, a tryb repeatera jest wyłączony. Aby zmienić te ustawienia:

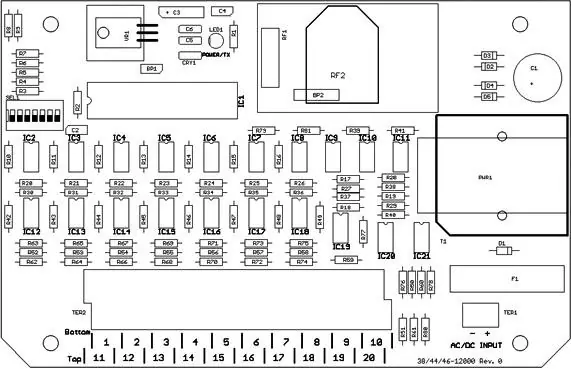

Schemat płytki drukowanej
Schemat płytki drukowanej
  1. Odłącz zasilanie od urządzenia.
  2. Zdejmij górną pokrywę.
  3. Ustaw przełączniki SEL1 zgodnie z tabelą częstotliwości i trybu pracy.
  4. Załóż pokrywę i podłącz zasilanie.

Ustawienia przełączników SEL1:

  • SW4: Wyłączenie (OPEN) lub włączenie (CLOSED) trybu repeatera.
  • SW5, SW6, SW7: Służą do wyboru jednej z 8 częstotliwości sieciowych.
  • Uwaga: Przełączniki 1-3 nie są używane w tym modelu i powinny pozostać w pozycji OPEN.

Podłączenie wejść

Urządzenie posiada dwa bloki zacisków (górny i dolny) obsługujące łącznie 20 wejść typu "dry contact". Każde wejście składa się z zacisku wspólnego (C) oraz zacisku normalnie otwartego (N/O). Możliwe jest stosowanie różnych konfiguracji okablowania, w tym wspólnego uziemienia dla wielu wejść lub użycie przełączników SPDT.

Dane techniczne

  • Zasilanie: 120 VAC, 16 W, 50/60 Hz.
  • Zabezpieczenie: Bezpiecznik 1 A.
  • Częstotliwość RF: 900 MHz Spread Spectrum.
  • Złącze antenowe: TNC Bulkhead.
  • Obudowa: Włókno szklane, klasa NEMA 4, 12 + 13.
  • Temperatura pracy: od -40°F do +185°F.

Praktyczna pomoc

Typowe problemy

Niewystarczający zasięg transmisji

Zasięg zależy od terenu, przeszkód (ściany, drzewa, wzgórza) oraz wysokości anteny. Rozważ użycie anten o wysokim zysku (High Gain Antennas) dostępnych w ofercie BWI Eagle.

Brak reakcji odbiornika

Sprawdź, czy nadajnik i odbiornik są ustawione na tę samą częstotliwość sieciową (przełączniki SEL1) oraz czy zasilanie jest prawidłowo podłączone.

Przed użyciem

  • Odłącz zasilanie przed otwarciem obudowy lub podłączeniem przewodów.
  • Upewnij się, że antena jest poprawnie dokręcona do złącza TNC.
  • Sprawdź ustawienia przełączników SEL1 przed zamknięciem obudowy.
  • Zweryfikuj, czy źródło zasilania to 120 VAC.
  • Upewnij się, że przewody wejściowe są poprawnie wpięte w odpowiednie zaciski (C i N/O).

Parametry w praktyce

900 MHz Spread Spectrum
Technologia radiowa odporna na zakłócenia, zapewniająca bezpieczną i niezawodną komunikację.
Dry Contact Input
Wejście bezpotencjałowe; wymaga zewnętrznego przełącznika (np. przycisku, przekaźnika) do zamknięcia obwodu.
NEMA 4, 12 + 13
Klasa szczelności obudowy, oznaczająca odporność na warunki atmosferyczne, pył i rozpryski wody.

Ilustracje i schematy

  • Tabela 'Bottom Terminal Block' i 'Top Terminal Block' na stronie 1 precyzyjnie wskazuje, który zacisk odpowiada za konkretne wejście (1-20).
  • Tabela 'Frequency Set-Up' na stronie 1 pokazuje kombinacje przełączników SW5, SW6, SW7 dla wyboru częstotliwości 1-8.
  • Strona 3 zawiera schematy okablowania dla standardowych wejść, wspólnego uziemienia oraz przełączników SPDT.

Zgodność modelu

  • Urządzenie współpracuje z odbiornikami Air-Eagle.
  • Wymaga zewnętrznych anten o wysokim zysku w przypadku trudnych warunków terenowych.
  • Przełączniki 1-3 w banku SEL1 są nieaktywne w tym modelu.
