Instrukcja montażu Alphacool GPX-N 1070-M02

Opis produktu

Alphacool GPX-N 1070-M02 to wysokowydajny blok wodny zaprojektowany do chłodzenia kart graficznych. Zapewnia optymalne odprowadzanie ciepła z procesora graficznego (GPU), pamięci oraz sekcji zasilania, co pozwala na stabilną pracę pod obciążeniem.

Bezpieczeństwo

• Produkt nie jest przeznaczony dla dzieci poniżej 6 roku życia (zawiera małe elementy).
• Nigdy nie uruchamiaj układu chłodzenia bez przepływu cieczy, aby uniknąć przegrzania i uszkodzenia sprzętu.
• Do dokręcania złączy nie używaj narzędzi takich jak klucze czy szczypce, aby nie uszkodzić gwintów i uszczelek. Wystarczy dokręcenie ręczne.
• Maksymalne ciśnienie w układzie chłodzenia wodnego nie powinno przekraczać 0,8 bara.
• Zaleca się przeprowadzenie testu szczelności przed ostatecznym montażem w komputerze.

Uruchomienie i montaż

Proces instalacji wymaga ostrożności przy demontażu oryginalnego chłodzenia karty graficznej. Po oczyszczeniu powierzchni z pozostałości starej pasty termoprzewodzącej, należy nałożyć cienką, równomierną warstwę nowej pasty na rdzeń GPU. Następnie należy precyzyjnie umieścić termopady na pamięciach oraz sekcji zasilania zgodnie z załączonymi schematami, pamiętając o usunięciu folii ochronnych z obu stron padów. Po złożeniu bloku z kartą, śruby należy dokręcać stopniowo i krzyżowo.

Obsługa i konserwacja

Po około 12 godzinach pracy karty graficznej z nowym chłodzeniem, zaleca się ponowne sprawdzenie i dokręcenie wszystkich śrub montażowych, aby zapewnić optymalny docisk. Regularnie kontroluj szczelność układu oraz stan cieczy chłodzącej.

Usterki

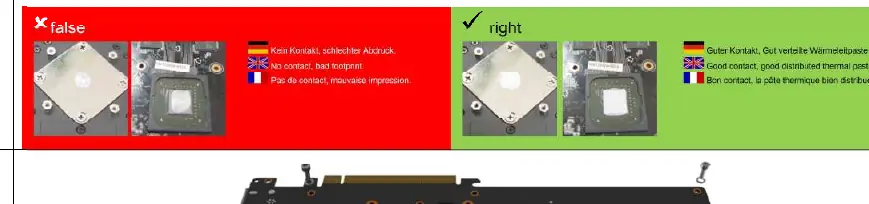

W przypadku problemów z temperaturami, sprawdź jakość odcisku pasty termoprzewodzącej na GPU. Niewłaściwy docisk lub źle dobrane termopady mogą prowadzić do przegrzewania komponentów. Upewnij się, że wszystkie powierzchnie stykowe są czyste i wolne od zanieczyszczeń.

Utylizacja

Produkt jest zgodny z dyrektywą RoHS. Po zakończeniu eksploatacji urządzenie należy przekazać do autoryzowanego punktu zbiórki odpadów elektronicznych. Utylizacja wraz z niesortowanymi odpadami komunalnymi jest niedozwolona.
