Instrukcja montażu bloku wodnego Alphacool GPX-N 1070pro-M07

Opis produktu i przygotowanie

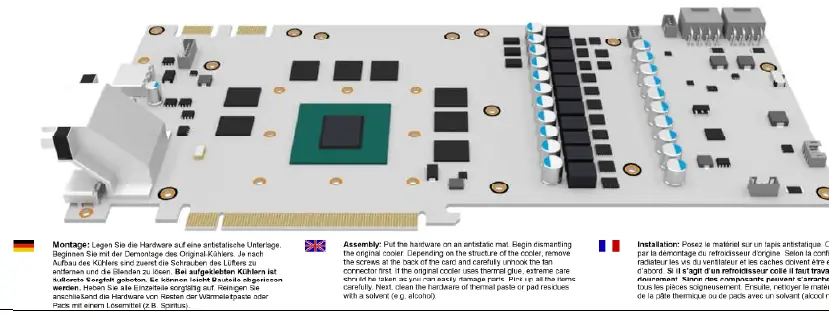

Blok wodny Alphacool GPX-N 1070pro-M07 jest przeznaczony do chłodzenia kart graficznych. Przed przystąpieniem do montażu należy przygotować matę antystatyczną. Proces rozpoczyna się od ostrożnego demontażu oryginalnego układu chłodzenia karty graficznej. Należy zachować szczególną ostrożność przy odłączaniu złączy wentylatorów oraz usuwaniu fabrycznych radiatorów, aby nie uszkodzić komponentów elektronicznych. Po demontażu konieczne jest dokładne oczyszczenie powierzchni procesora graficznego (GPU) oraz pamięci z pozostałości starej pasty termoprzewodzącej lub padów przy użyciu alkoholu.

Instalacja i montaż

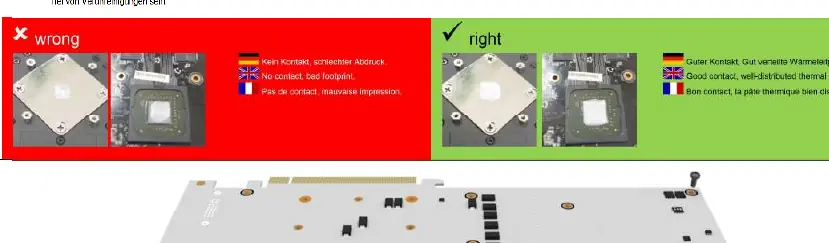

Na oczyszczony rdzeń GPU należy nałożyć cienką, równomierną warstwę pasty termoprzewodzącej, używając do tego plastikowej szpatułki. Warstwa nie powinna przekraczać jednego milimetra grubości. Następnie należy przygotować pady termiczne zgodnie z instrukcją: usunąć folię ochronną i umieścić je na modułach pamięci oraz sekcji zasilania (VRM). Pady o wymiarach 30 mm x 30 mm mogą wymagać przycięcia do odpowiedniego rozmiaru. Po nałożeniu padów i pasty, blok wodny należy ostrożnie umieścić na karcie graficznej, upewniając się, że wszystkie powierzchnie stykają się prawidłowo.

Dokręcanie i konserwacja

Śruby montażowe należy wkręcać stopniowo, stosując metodę krzyżową, aby zapewnić równomierny docisk. Na tym etapie śruby powinny być dokręcone tylko lekko. Po zamontowaniu backplate i finalnym dokręceniu wszystkich elementów, należy odczekać około 12 godzin pracy karty, a następnie ponownie sprawdzić i dokręcić wszystkie śruby. Regularna kontrola szczelności układu jest kluczowa dla bezpieczeństwa sprzętu.

Bezpieczeństwo i utylizacja

Podczas montażu nie należy używać narzędzi do dokręcania złączy, aby uniknąć uszkodzenia gwintów. Maksymalne ciśnienie w układzie chłodzenia cieczą nie powinno przekraczać 0,8 bara. Produkt nie jest przeznaczony dla dzieci poniżej 6 roku życia ze względu na małe elementy. Po zakończeniu eksploatacji urządzenie należy przekazać do autoryzowanego punktu utylizacji odpadów elektronicznych. Zabrania się wyrzucania komponentów do zwykłego kosza na śmieci.
