Instrukcja montażu głośników samochodowych Alpine S-S65C
Dowiedz się, jak poprawnie zamontować głośniki samochodowe Alpine S-S65C. Przewodnik zawiera schematy instalacji woofera, tweetera, podłączenia przewodów oraz wymiary montażowe.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja zawiera schematy montażu głośników Alpine S-S65C, w tym instalację woofera, tweetera oraz schemat podłączenia przewodów do wzmacniacza. str. 1
Najważniejsze czynności
- Montaż woofera str. 1
- Montaż tweetera str. 1
- Podłączenie przewodów str. 1
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Średnica woofera | 153 mm | Średnica zewnętrzna | str. 1 |
| Głębokość montażowa | 58 mm | Głębokość montażowa | str. 1 |
Gdzie szukać w PDF
- Instrukcja montażu str. 1
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Dokument zawiera schematy montażowe dla systemu głośników komponentowych Alpine S-S65C. Instrukcja obejmuje instalację woofera, tweetera, podłączenie przewodów oraz wymiary techniczne niezbędne do poprawnego montażu w pojeździe.
Zawartość zestawu
W skład zestawu wchodzą:
- 2 woofery
- 2 tweetery
- 2 zwrotnice (network)
- Zestaw śrub (M4x6mm, 4x30mm)
- Klipsy montażowe
- Przewody połączeniowe

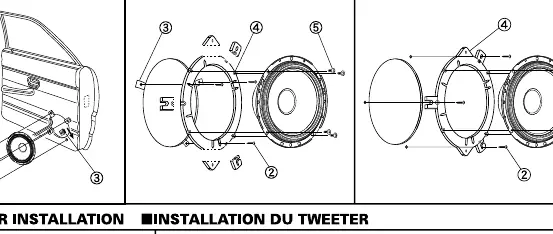

Montaż woofera
Woofery można montować w fabrycznych miejscach (Factory/OEM) lub w sposób typu "stealth". Instrukcja pokazuje montaż z wykorzystaniem dołączonych śrub i klipsów w panelu drzwiowym.

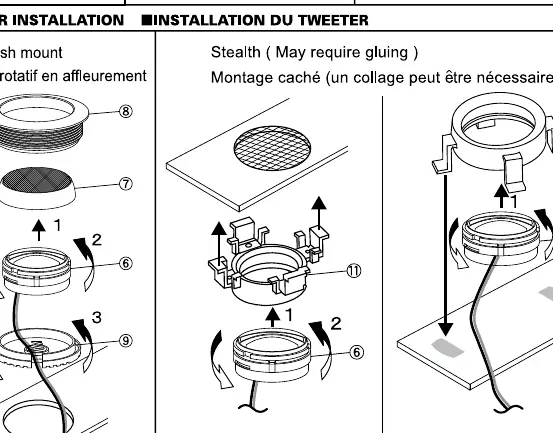

Montaż tweetera
Dostępne są dwie metody montażu:
- Swivel flush mount: montaż obrotowy wpuszczany.
- Stealth: montaż ukryty, który może wymagać klejenia.
Dostępna jest również regulacja wysokości tweetera (opcje A, B, C, D), co pozwala na dopasowanie do różnych powierzchni montażowych.

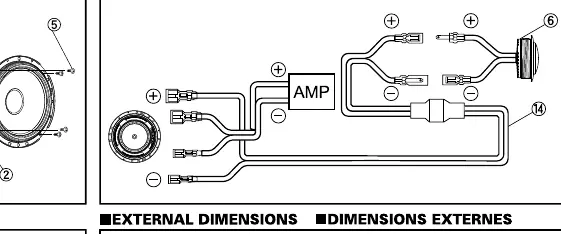

Podłączenie przewodów
Schemat przedstawia sposób podłączenia głośników do wzmacniacza (AMP). Należy zwrócić szczególną uwagę na polaryzację przewodów, aby zapewnić prawidłową fazę dźwięku.

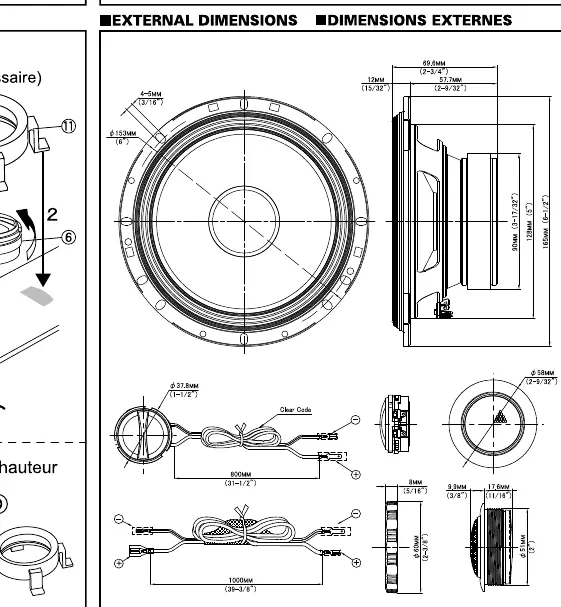

Wymiary zewnętrzne
Instrukcja zawiera szczegółowe wymiary montażowe, w tym średnicę zewnętrzną woofera (153 mm) oraz głębokość montażową (58 mm), co jest kluczowe przy planowaniu instalacji w drzwiach samochodu.
Informacje o producencie
Alpine
Praktyczna pomoc
Typowe problemy
Sprawdź opcje montażu: swivel flush mount lub montaż typu stealth (może wymagać klejenia).
Przed użyciem
- Sprawdź kompletność zestawu (woofery, tweetery, zwrotnice, śruby, klipsy).
- Upewnij się, że masz odpowiednie narzędzia do demontażu paneli drzwiowych.
- Zaplanuj trasę prowadzenia przewodów do wzmacniacza.
- Sprawdź głębokość montażową (58 mm) w miejscu instalacji.
