Instrukcja obsługi pilarki łańcuchowej Denali ACS4562B-00
Szybki przewodnik użytkownika pilarki łańcuchowej Denali ACS4562B-00. Dowiedz się, jak zmontować urządzenie, napinać łańcuch, bezpiecznie ciąć drewno oraz przeprowadzać konserwację.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Pilarka łańcuchowa Denali ACS4562B-00 to narzędzie akumulatorowe 20V z prowadnicą 12 cali. Przed użyciem należy zmontować prowadnicę i łańcuch, napełnić zbiornik olejem, napiąć łańcuch oraz naładować akumulator. str. 10, 13, 17, 19
Najważniejsze czynności
- Montaż prowadnicy i łańcucha str. 13, 14, 15, 16
- Napinanie łańcucha str. 17, 18
- Napełnianie zbiornika oleju str. 19, 20
Pierwsze uruchomienie
- Upewnij się, że hamulec łańcucha jest zwolniony, akumulator naładowany, a łańcuch nasmarowany. str. 13, 19, 24
Pokaż 3 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Silnik nie działa
Sprawdź akumulator, jego osadzenie oraz czy hamulec łańcucha jest zwolniony.
str. 42
Łańcuch nie tnie
Sprawdź napięcie łańcucha, naostrz go lub uzupełnij olej.
str. 42Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 20V | Zasilanie akumulatorowe | str. 10 |
| Długość prowadnicy | 12 cali (30 cm) | Długość robocza | str. 10 |
| Pojemność oleju | 180 ml | Zbiornik oleju | str. 10 |
Gdzie szukać w PDF
- Konserwacja str. 36, 37, 38, 39
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Pilarka łańcuchowa Denali ACS4562B-00 jest przeznaczona do użytku prywatnego w dobrze wentylowanych miejscach. Służy do cięcia drewna, w tym belek, desek, gałęzi i pni drzew. Urządzenie nie jest przeznaczone do użytku profesjonalnego ani do cięcia innych materiałów niż drewno.
Opis urządzenia
Pilarka składa się z prowadnicy (2), łańcucha (3), przedniej osłony dłoni z hamulcem (4), uchwytu przedniego (5), przycisku blokady (6), włącznika (7), uchwytu tylnego (8) oraz zbiornika oleju (12). Pełny schemat znajduje się w sekcji 6 instrukcji.
Montaż prowadnicy i łańcucha
- Upewnij się, że akumulator jest wyjęty.
- Pociągnij przednią osłonę dłoni (4) w stronę uchwytu przedniego, aby zwolnić hamulec łańcucha.
- Odkręć pokrętło blokujące (14) i zdejmij pokrywę koła napędowego (13).
- Umieść łańcuch (3) w rowku prowadnicy (2), zwracając uwagę na kierunek zębów (zgodnie z oznaczeniem na prowadnicy).
- Załóż prowadnicę z łańcuchem na śrubę, upewniając się, że łańcuch jest nałożony na koło napędowe.
- Załóż pokrywę (13) i dokręć pokrętło blokujące (14).
Przygotowanie do pracy
- Smarowanie: Przed użyciem napełnij zbiornik olejem do smarowania łańcucha. Używaj biodegradowalnego oleju. Poziom oleju powinien być regularnie sprawdzany i uzupełniany, gdy spadnie poniżej oznaczenia MIN.

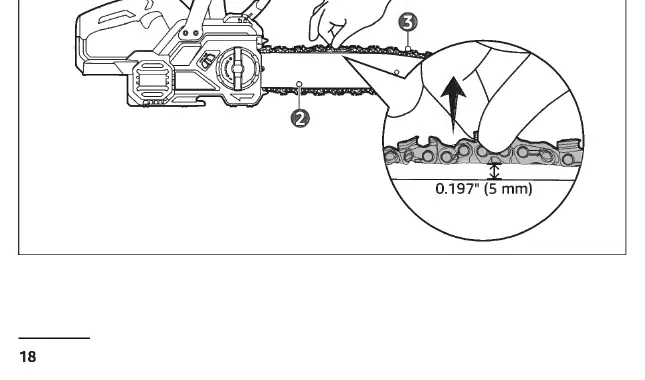

- Napinanie łańcucha: Poluzuj pokrętło blokujące (14), unieś końcówkę prowadnicy i obracaj pokrętłem napinania (15), aż łańcuch będzie przylegał do spodu prowadnicy. Łańcuch powinien dać się unieść o ok. 5 mm od krawędzi prowadnicy.
- Akumulator: Wsuń naładowany akumulator do gniazda (10), aż usłyszysz kliknięcie.
Obsługa pilarki
Przed każdym użyciem sprawdź stan techniczny urządzenia, ostrość łańcucha, poziom oleju oraz działanie hamulca. Podczas pracy trzymaj pilarkę oburącz. Aby uruchomić urządzenie, wciśnij przycisk blokady (6), a następnie naciśnij włącznik (7).
Konserwacja i czyszczenie
- Czyszczenie: Po każdym użyciu usuń zanieczyszczenia z obudowy i rowków prowadnicy. Nie używaj wody ani myjek ciśnieniowych.
- Ostrzenie: Jeśli łańcuch wymaga ostrzenia, użyj pilnika okrągłego o średnicy 4 mm. Kąt ostrzenia powinien wynosić 30 stopni.
- Przechowywanie: Opróżnij zbiornik oleju, wyczyść urządzenie i przechowuj w suchym miejscu, poza zasięgiem dzieci. Użyj osłony prowadnicy (17).
Rozwiązywanie problemów
W przypadku problemów z uruchomieniem sprawdź stan naładowania akumulatora i jego poprawne osadzenie. Jeśli łańcuch nie obraca się, sprawdź poprawność montażu łańcucha i prowadnicy. W przypadku przegrzewania się silnika, oczyść otwory wentylacyjne.
Praktyczna pomoc
Typowe problemy
Silnik nie uruchamia się
Sprawdź naładowanie akumulatora, jego poprawne osadzenie oraz czy hamulec łańcucha jest zwolniony.
Łańcuch nie obraca się mimo pracy silnika
Sprawdź, czy łańcuch jest poprawnie założony na koło napędowe i czy nie jest zbyt luźny.
Pilarka nie tnie prawidłowo
Sprawdź napięcie łańcucha, naostrz łańcuch lub uzupełnij olej w zbiorniku.
Dymienie z prowadnicy
Łańcuch jest zbyt mocno napięty lub wymaga smarowania.
Przed użyciem
- Sprawdź stan naładowania akumulatora.
- Sprawdź poziom oleju w zbiorniku.
- Sprawdź napięcie łańcucha (powinien dać się unieść o ok. 5 mm).
- Sprawdź działanie hamulca łańcucha.
- Upewnij się, że łańcuch jest ostry.
- Załóż odzież ochronną (okulary, rękawice, ochrona słuchu).
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Napięcie znamionowe
- 20V DC - zasilanie akumulatorowe.
- Długość prowadnicy
- 12 cali (30 cm) - maksymalna długość cięcia.
- Pojemność zbiornika oleju
- 180 ml - wymaga regularnego uzupełniania.
Ilustracje i schematy
- Rysunek 1: Zwalnianie hamulca łańcucha.

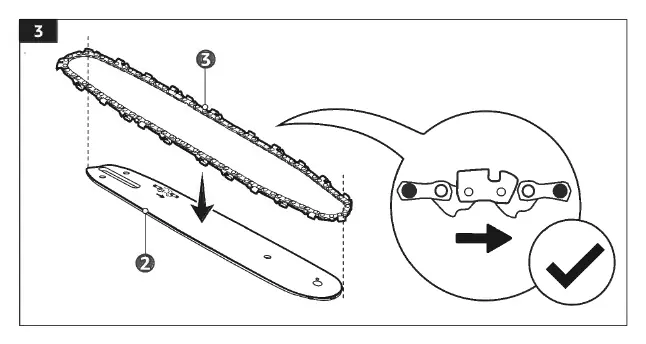

- Rysunek 3: Prawidłowy kierunek montażu łańcucha.
- Rysunek 10: Prawidłowe napięcie łańcucha (5 mm luzu).

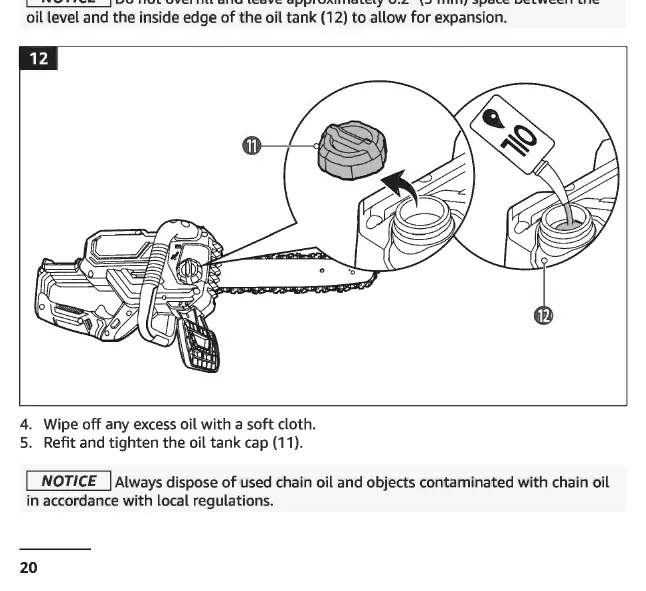

- Rysunek 12: Napełnianie zbiornika oleju.

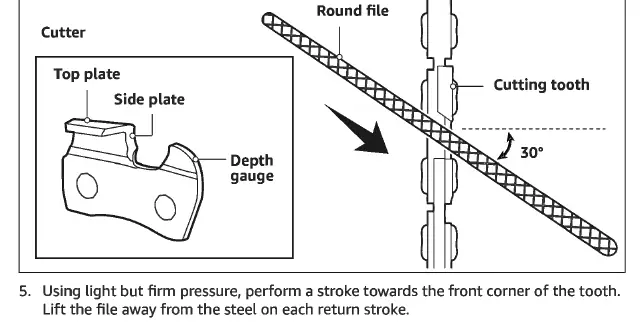

- Rysunek 36: Kąt ostrzenia łańcucha (30 stopni).
Zgodność modelu
- Używaj wyłącznie akumulatorów i ładowarek dedykowanych dla tego modelu.
- Stosuj tylko łańcuchy i prowadnice o specyfikacji podanej w instrukcji (Trilink).
- Nie używaj pilarki do cięcia metalu, plastiku ani muru.
