Instrukcja obsługi przepływowego podgrzewacza wody Amazon Basics Mini Electric Tankless Water Heater
Szybki przewodnik po instalacji i rozwiązywaniu problemów z przepływowym podgrzewaczem wody Amazon Basics. Sprawdź wymagania dotyczące okablowania, montażu pionowego oraz kody błędów E1 i E2.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Podgrzewacz musi być zainstalowany w pozycji pionowej. Wymaga instalacji elektrycznej z przewodami o przekroju 2.5 mm² oraz wyłącznikiem nadprądowym większym niż C32. Długość rury wylotowej nie powinna przekraczać 3 metrów. str. 1, 2
Najważniejsze czynności
- Wyczyść turbinę wlotową, jeśli urządzenie nie grzeje mimo przepływu wody. str. 2
- W przypadku błędu E1 (przegrzanie), przepuść zimną wodę przez urządzenie. str. 2
Problemy i rozwiązania
Brak wyświetlacza
Sprawdź zasilanie, bezpiecznik lub płytkę drukowaną.
str. 3
Brak ciepłej wody
Sprawdź grzałkę lub płytkę drukowaną.
str. 3Pokaż 3 kolejne odpowiedzi Pokaż mniej
Kody błędów
| Kod | Znaczenie | Działanie | Strony |
|---|---|---|---|
| E1 | Przegrzanie lub uszkodzony czujnik temperatury. | Przepuść zimną wodę lub sprawdź/wymień czujnik. | str. 2 |
| E2 | Uszkodzona grzałka lub płytka drukowana. | Wymień grzałkę lub płytkę drukowaną. | str. 2 |
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Przekrój przewodu | 2.5 mm² | Wymagany przekrój kabla. | str. 1 |
| Wyłącznik nadprądowy | > C32 | Minimalna wartość wyłącznika. | str. 1 |
| Długość rury wylotowej | max 3 m | Zalecana maksymalna długość. | str. 2 |
Gdzie szukać w PDF
- Wymagania instalacyjne str. 1
- Rozwiązywanie problemów str. 2, 3
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy instalacji i użytkowania przepływowego podgrzewacza wody Amazon Basics. Urządzenie wymaga montażu w pozycji pionowej oraz odpowiedniej instalacji elektrycznej. W przypadku problemów z działaniem, instrukcja zawiera wskazówki dotyczące diagnostyki oraz kody błędów.
Wymagania instalacyjne
Aby zapewnić bezpieczną i poprawną pracę urządzenia, należy przestrzegać następujących wytycznych:
- Montaż: Urządzenie musi być zainstalowane wyłącznie w pozycji pionowej. Montaż poziomy jest niedozwolony.
- Instalacja elektryczna: Wymagane jest zastosowanie przewodów o przekroju 2.5 mm². Wyłącznik nadprądowy (bezpiecznik) musi być większy niż C32.
- Instalacja wodna: Długość rury podłączonej do wylotu ciepłej wody nie powinna przekraczać 3 metrów. W przypadku korzystania z wieży ciśnień (obszary wiejskie), jej wysokość musi wynosić co najmniej 10 metrów, aby zapewnić odpowiednie ciśnienie startowe.
Rozwiązywanie problemów
Jeśli urządzenie nie działa poprawnie, sprawdź poniższe punkty:
- Brak zasilania: Sprawdź, czy zasilanie jest włączone. Jeśli kontrolka zasilania nie świeci, przyczyną może być zadziałanie wyłącznika termicznego lub awaria płytki drukowanej.
- Kontrolka świeci, ale brak grzania: Upewnij się, że woda przepływa przez urządzenie. Jeśli ciśnienie jest wystarczające, a woda nie jest podgrzewana, sprawdź wlot turbiny – może być zanieczyszczony. Wyczyść turbinę. Jeśli problem nadal występuje, może być uszkodzona grzałka.
- Zbyt niska temperatura: Jeśli przepływ wody jest zbyt duży, spróbuj go zmniejszyć.
Kody błędów
Urządzenie może wyświetlać następujące kody błędów:
- E1: Oznacza przegrzanie. Pozwól na przepływ zimnej wody przez urządzenie przez chwilę. Jeśli błąd nie znika, czujnik temperatury może być uszkodzony lub odłączony. Odłącz zasilanie, sprawdź połączenia lub wymień czujnik.
- E2: Oznacza uszkodzenie grzałki lub płytki drukowanej. Wymagany jest serwis lub wymiana uszkodzonego elementu.
Praktyczna pomoc
Typowe problemy
Brak wyświetlacza po włączeniu zasilania
Sprawdź zasilanie, bezpiecznik lub wezwij serwis w celu sprawdzenia płytki drukowanej.
Brak ciepłej wody (tylko zimna)
Może być uszkodzona grzałka lub płytka drukowana. Wymagany serwis.
Brak przepływu wody
Sprawdź, czy zawór wlotowy jest otwarty, czy ciśnienie wody jest wystarczające oraz czy turbina nie jest zablokowana.
Przed użyciem
- Upewnij się, że przewody zasilające mają przekrój 2.5 mm².
- Zastosuj wyłącznik nadprądowy większy niż C32.
- Zamontuj urządzenie w pozycji pionowej (nie poziomej).
- Sprawdź, czy długość rury wylotowej nie przekracza 3 metrów.
- W przypadku zasilania z wieży ciśnień, upewnij się, że ma ona ponad 10 metrów wysokości.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Przekrój przewodu
- Wymagane 2.5 mm² dla bezpiecznej pracy.
- Wyłącznik nadprądowy
- Musi być większy niż C32.
- Długość rury wylotowej
- Zalecane max 3 metry, aby uniknąć spadków ciśnienia.
Ilustracje i schematy

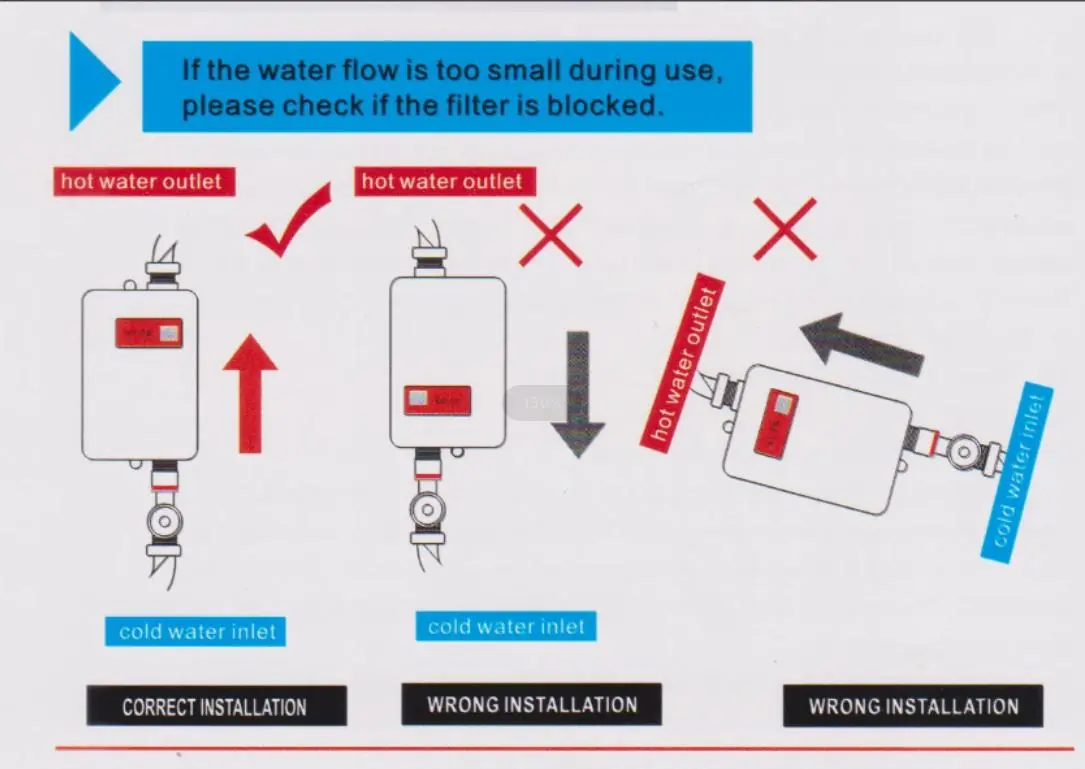

- Schemat instalacji pokazuje poprawną orientację pionową (strzałka w górę) oraz błędne orientacje poziome.

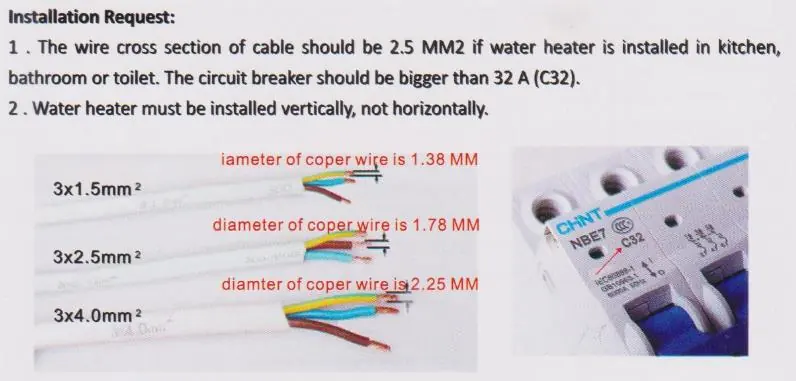

- Schemat elektryczny wskazuje wymagane przekroje przewodów (3x2.5mm²) oraz typ wyłącznika.
Zgodność modelu
- Urządzenie wymaga odpowiedniego ciśnienia wody do uruchomienia.
- W przypadku instalacji w kuchni, łazience lub toalecie obowiązują te same wymogi elektryczne.
