Instrukcja obsługi gniazdka ściennego USB Anker PowerExtend A9321
Dowiedz się, jak bezpiecznie zainstalować i używać gniazdka ściennego USB Anker PowerExtend A9321. Instrukcja zawiera schemat podłączenia przewodów, parametry techniczne oraz ważne zasady bezpieczeństwa.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja opisuje proces bezpiecznej instalacji gniazdka ściennego USB Anker PowerExtend A9321 w standardowej puszce elektrycznej oraz podaje parametry techniczne urządzenia. str. 1
Najważniejsze czynności
- Wyłącz zasilanie w rozdzielnicy przed rozpoczęciem instalacji. str. 1
- Podłącz przewody: zielony do uziemienia, czarny do HOT, biały do WHITE. str. 1
Problemy i rozwiązania
Brak zasilania
Sprawdź bezpiecznik i poprawność połączeń przewodów.
str. 1Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie/Natężenie | 125V~60Hz 15A | Parametry zasilania sieciowego | str. 1 |
| Moc maksymalna | 1875W | Maksymalne obciążenie | str. 1 |
| Wyjście USB | 5V 2.4A | Parametry ładowania | str. 1 |
Gdzie szukać w PDF
- Instrukcja instalacji i specyfikacja str. 1
- Oświadczenie FCC i obsługa klienta str. 2
Spis treści
Najważniejsze informacje z instrukcji
Gniazdko ścienne USB Anker PowerExtend A9321 to urządzenie przeznaczone do montażu w standardowych puszkach elektrycznych. Instrukcja zawiera kluczowe zasady bezpieczeństwa oraz szczegółową procedurę instalacji przewodów. Przed przystąpieniem do montażu należy bezwzględnie wyłączyć zasilanie w rozdzielnicy.
Zasady bezpieczeństwa
- Urządzenie przeznaczone wyłącznie do użytku wewnątrz pomieszczeń.
- Stosować wyłącznie z przewodami miedzianymi lub miedziowanymi.
- Nie przekraczać dopuszczalnych parametrów elektrycznych.
- Instalować z dala od źródeł ciepła, takich jak grzejniki.
- Chronić przed dostępem dzieci.
- Przed przystąpieniem do prac elektrycznych należy wyłączyć zasilanie w bezpiecznikach.
Instalacja
- Upewnij się, że zasilanie jest wyłączone.
- Urządzenie należy zainstalować w standardowej puszce elektrycznej (wymiary 3” x 2” x 2½”).
- Zdejmij izolację z przewodów na odpowiednią długość.
- Podłącz przewody zgodnie ze schematem: przewód zielony (uziemienie) do zacisku zielonego, przewód czarny (faza) do zacisku oznaczonego jako HOT, przewód biały (neutralny) do zacisku oznaczonego jako WHITE.
- Owiń przewody wokół śrub i mocno dokręć. Moment dokręcania: min. 0,8 Nm.
- Zamontuj gniazdko w puszce za pomocą dołączonych śrub i załóż płytkę maskującą.
- Włącz zasilanie w rozdzielnicy.
Dane techniczne
- Napięcie/Częstotliwość: 125V~60Hz
- Natężenie: 15A
- Moc maksymalna: 1875W
- Wyjście USB: 5V 2.4A
- Wymiary: 70 × 50 × 45 mm
Obsługa i serwis
W przypadku pytań lub problemów technicznych, odwiedź stronę anker.com/support lub skontaktuj się pod adresem [email protected].
Oficjalne zasoby z instrukcji
Informacje o producencie
Anker Innovations
Praktyczna pomoc
Typowe problemy
Brak zasilania po instalacji
Sprawdź, czy bezpiecznik w rozdzielnicy został włączony oraz czy wszystkie przewody są poprawnie dokręcone do zacisków.
Przed użyciem
- Wyłącz zasilanie w rozdzielnicy przed przystąpieniem do prac.
- Upewnij się, że używasz przewodów miedzianych.
- Sprawdź, czy puszka elektryczna ma odpowiednie wymiary (3” x 2” x 2½”).
- Przygotuj narzędzia do zdjęcia izolacji z przewodów.
Parametry w praktyce
- Electrical Rating
- 125V~60Hz 15A / 1875W - maksymalne obciążenie gniazdka.

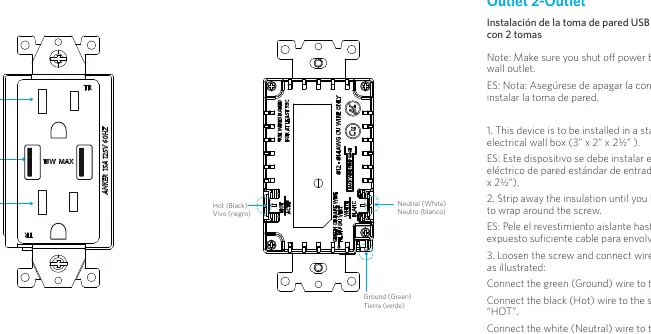

Ilustracje i schematy
- Schemat pokazuje podłączenie przewodu uziemiającego (zielony) do zacisku zielonego.
- Przewód fazowy (czarny) należy podłączyć do zacisku oznaczonego jako HOT.
- Przewód neutralny (biały) należy podłączyć do zacisku oznaczonego jako WHITE.
Zgodność modelu
- Urządzenie wymaga standardowej puszki elektrycznej typu single gang.
- Tylko do użytku wewnątrz pomieszczeń.
