Instrukcja demontażu MacBook Pro 16" 2019
Szczegółowy przewodnik po demontażu i budowie wewnętrznej laptopa MacBook Pro 16" 2019. Poznaj specyfikację techniczną, układ podzespołów oraz ocenę możliwości naprawy urządzenia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument stanowi szczegółowy przewodnik po demontażu laptopa MacBook Pro 16" (model 2019). Instrukcja opisuje budowę wewnętrzną urządzenia, w tym nowy mechanizm klawiatury, system chłodzenia oraz układ podzespołów na płycie głównej. Dokument zawiera również ocenę możliwości naprawy (Repairability Score).
Specyfikacja techniczna
- Ekran: 16" LED z podświetleniem IPS Retina (3072 x 1920, 226 ppi)
- Procesor: Intel Core i7 9. generacji (6 rdzeni)
- Grafika: AMD Radeon Pro 5300M
- Pamięć RAM: 16 GB 2666 MHz DDR4 SDRAM
- Dysk: 512 GB SSD
- Bateria: 100 Wh
- Inne: System sześciu głośników, układ trzech mikrofonów
Budowa i zmiany konstrukcyjne
Model 2019 wprowadza istotne zmiany w porównaniu do poprzednich wersji:
- Klawiatura: Powrót do mechanizmu nożycowego (Magic Keyboard), co zwiększa trwałość w porównaniu do poprzednich klawiatur typu "motylkowego".
- Chłodzenie: Zastosowano większe wentylatory z nowymi łopatkami, co poprawia przepływ powietrza o 28%.
- Bateria: Pojemność 100 Wh jest największą baterią zastosowaną w MacBooku.
- Czujniki: W zawiasie wyświetlacza dodano nowy czujnik (prawdopodobnie czujnik kąta otwarcia pokrywy).
Ocena możliwości naprawy
Urządzenie otrzymało ocenę 1/10 w skali naprawialności:
- Łatwe do wymiany: Gładzik (Touchpad).
- Trudne do naprawy: Procesor, pamięć RAM i pamięć flash są przylutowane do płyty głównej.
- Bardzo trudne do naprawy: Klawiatura, bateria, głośniki i Touch Bar są przyklejone lub przytwierdzone w sposób uniemożliwiający łatwy serwis.
- Złożoność: Touch ID jest zintegrowany z przyciskiem zasilania i płytą główną, co komplikuje wymianę.
Informacje o producencie
Apple Inc.
Praktyczna pomoc
Typowe problemy
Trudna wymiana podzespołów
Procesor, pamięć RAM i dysk SSD są przylutowane do płyty głównej, co uniemożliwia ich łatwą rozbudowę lub wymianę.
Wymiana baterii lub klawiatury
Komponenty te są przyklejone do obudowy, co sprawia, że ich serwisowanie jest skomplikowane i ryzykowne.
Przed użyciem
- Przygotuj zestaw narzędzi: śrubokręty T5, T3, T8 oraz P2 Pentalobe.
- Użyj przyssawki i narzędzi typu spudger do bezpiecznego otwierania obudowy.
- Zachowaj szczególną ostrożność podczas pracy w pobliżu baterii.
- Zwróć uwagę na nowy czujnik w zawiasie wyświetlacza podczas demontażu ekranu.
Parametry w praktyce
- Magic Keyboard
- Nowy typ klawiatury z mechanizmem nożycowym, zastępujący awaryjne klawiatury motylkowe.
Ilustracje i schematy

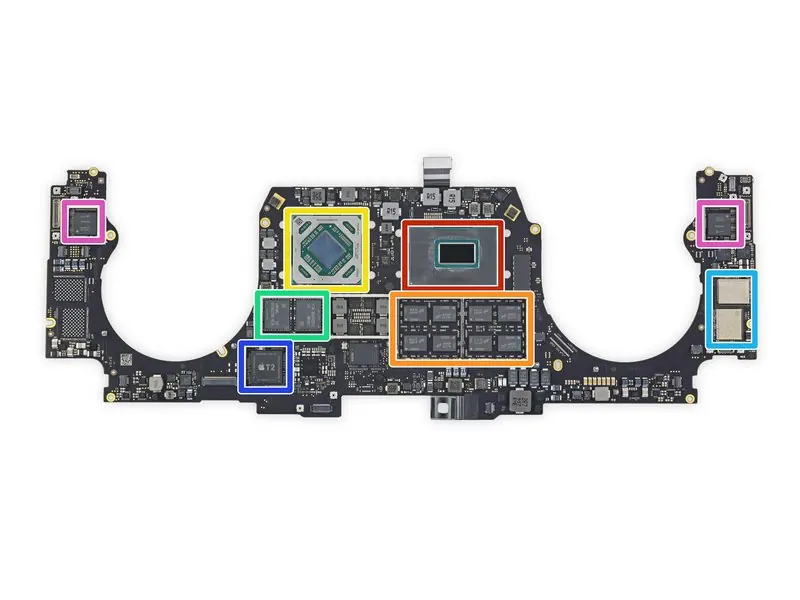

- Schemat płyty głównej z oznaczeniem procesora, pamięci RAM i GPU.
- Porównanie grubości klawiatury i mechanizmu nożycowego.

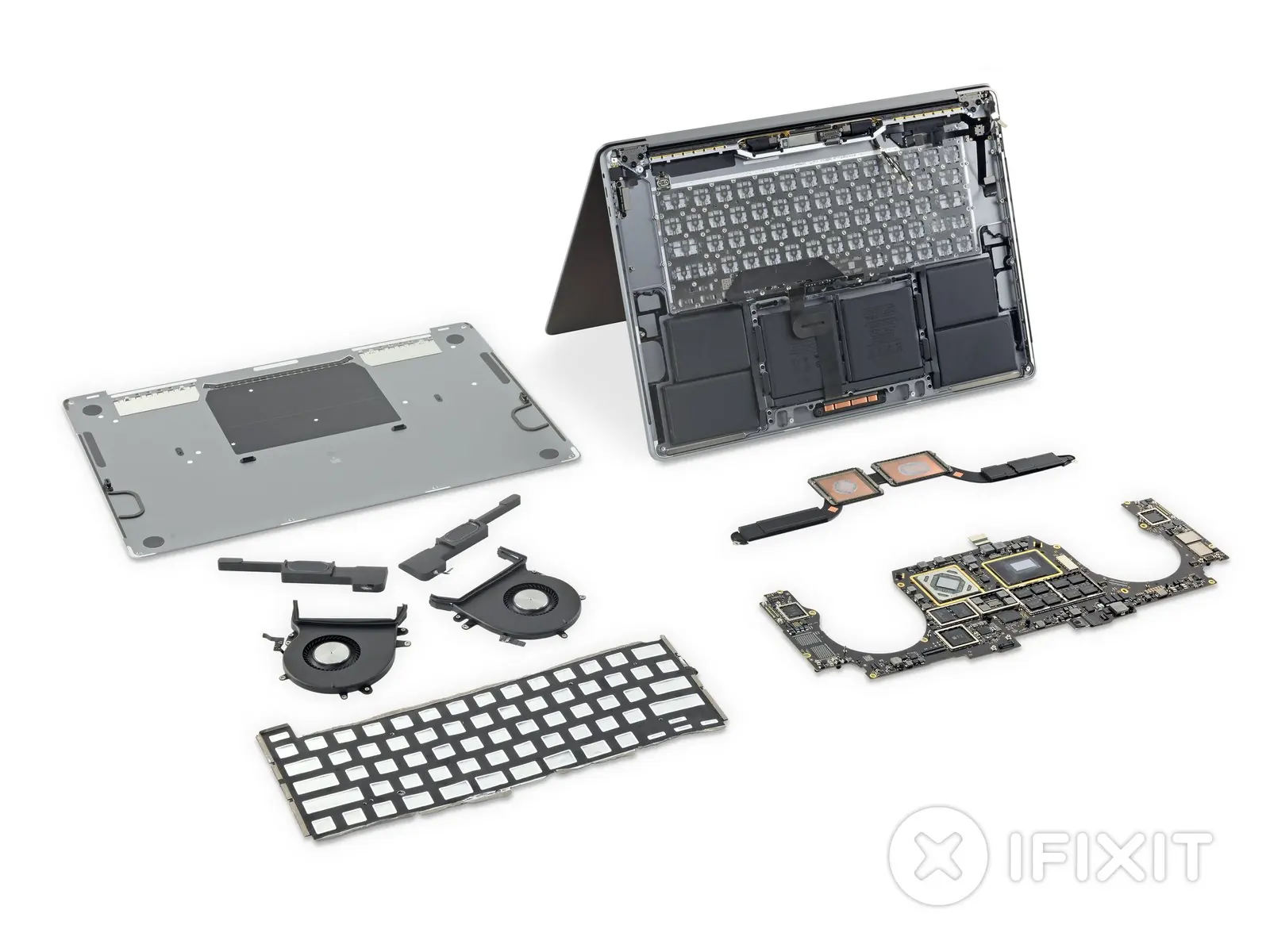

- Widok wnętrza po zdjęciu dolnej obudowy.
Zgodność modelu
- Klawisze nie są w pełni zamienne z poprzednimi modelami Magic Keyboard.
- Wymiana czujnika w zawiasie wymaga kalibracji po naprawie.
