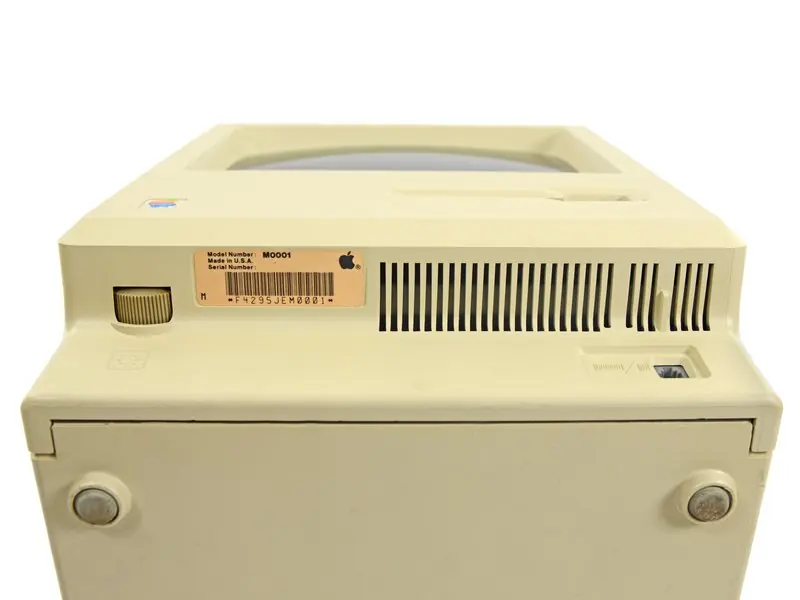

Niniejszy dokument stanowi przewodnik po demontażu komputera Apple Macintosh 128K (model M0001). Instrukcja zawiera opis procedur otwierania obudowy oraz demontażu kluczowych podzespołów, takich jak zasilacz, płyta główna i napęd dyskietek. Uwaga: Urządzenie zawiera elementy pracujące pod wysokim napięciem (zasilacz i kineskop CRT), co czyni naprawę potencjalnie niebezpieczną. Zaleca się zachowanie szczególnej ostrożności.
Narzędzia i przygotowanie
Do przeprowadzenia demontażu wymagane są następujące narzędzia:
- Wkrętak T15 Torx (z przedłużką do głęboko osadzonych śrub)
- Wkrętak Phillips #1
- Wkrętak płaski
- Spudger (narzędzie z tworzywa do podważania)
Otwieranie obudowy
Obudowa komputera jest dość trudna do otwarcia ze względu na głęboko osadzone śruby i ciasne spasowanie paneli. Aby otworzyć urządzenie:
- Zlokalizuj śruby mocujące obudowę (jedna znajduje się pod klapką baterii zegara).
- Użyj wkrętaka T15 z przedłużką, aby odkręcić wszystkie śruby.
- Delikatnie podważ obudowę, aby ją rozdzielić.
Demontaż podzespołów
Po otwarciu obudowy możliwe jest wyjęcie głównych komponentów:

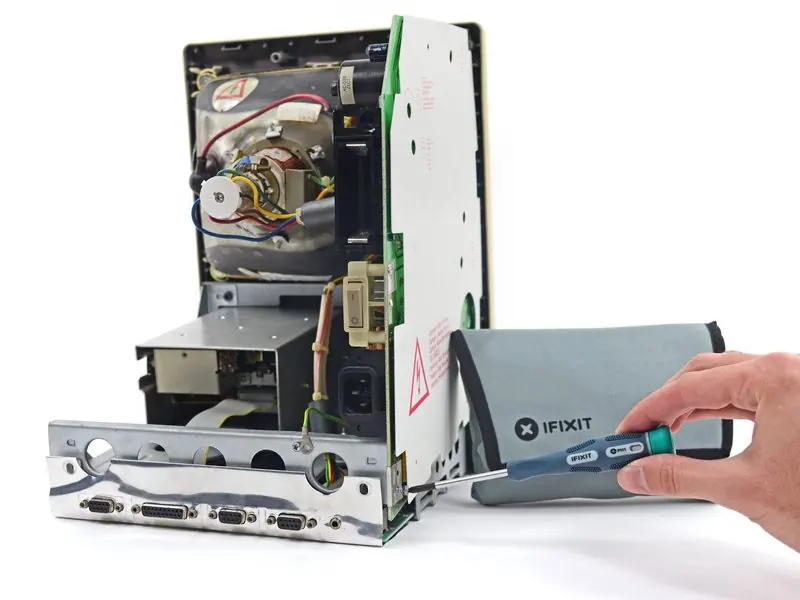

- Zasilacz: Odłączenie zasilacza przypomina rozbrajanie bomby ze względu na kondensatory. Należy zachować ostrożność.

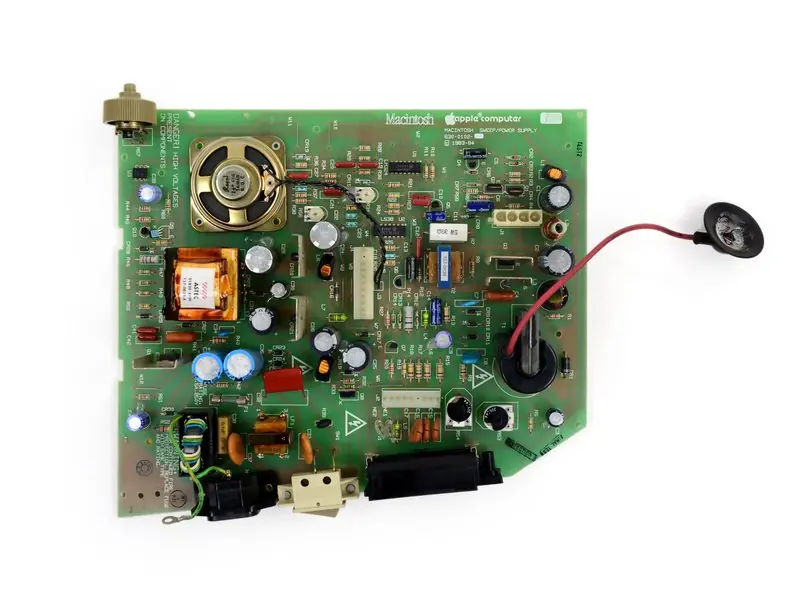

- Płyta główna: Po odłączeniu zasilania i innych połączeń, płytę główną można wysunąć z prowadnic.
- Kineskop (CRT): Jest to element ciężki i niebezpieczny. Należy unikać kontaktu z szybą kineskopu, która zawiera ołów.
Ocena naprawialności
Komputer Macintosh 128K otrzymał ocenę naprawialności 7 na 10 punktów. Główne zalety to brak klejonych elementów oraz łatwa wymiana baterii zegara. Ograniczeniem jest brak możliwości rozbudowy pamięci RAM (przylutowana do płyty) oraz brak wewnętrznych slotów na dodatkowe dyski.
Informacje o producencie
Apple Inc.
Praktyczna pomoc
Typowe problemy
Trudności z otwarciem obudowy
Śruby są głęboko osadzone; wymagany jest wkrętak T15 z długą końcówką (flex extension).
Zagrożenie porażeniem prądem
Zasilacz i kineskop CRT przechowują wysokie napięcie. Nie dotykaj styków ani wnętrza zasilacza.
Brak możliwości rozbudowy pamięci
Pamięć RAM jest przylutowana do płyty głównej i nie można jej wymienić ani rozszerzyć.
Przed użyciem
- Przygotuj wkrętak T15 Torx z przedłużką
- Przygotuj wkrętak Phillips #1
- Przygotuj wkrętak płaski
- Przygotuj narzędzie typu spudger
- Upewnij się, że urządzenie jest odłączone od zasilania
Ilustracje i schematy

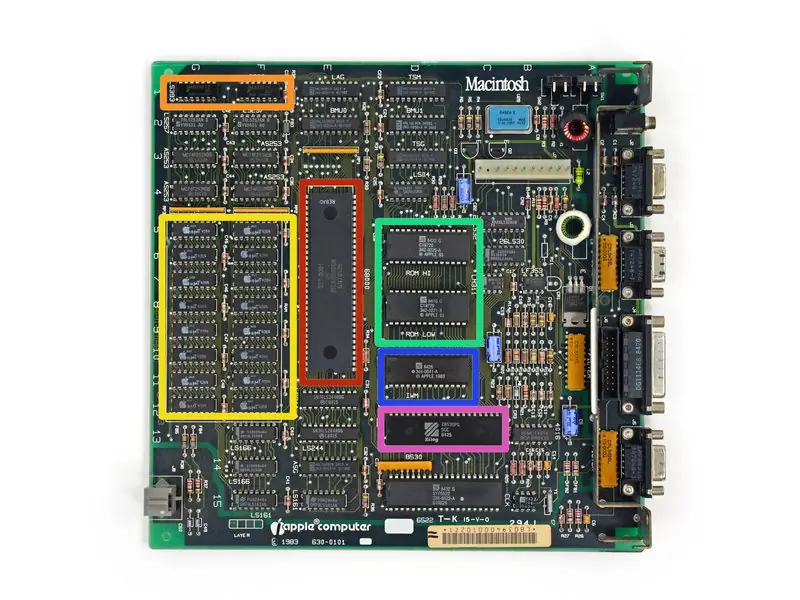

- Widok płyty głównej z oznaczeniem procesora, pamięci RAM i kontrolerów.
- Schemat rozmieszczenia śrub w obudowie.
Zgodność modelu
- Pamięć RAM nie jest wymienialna.
- Brak wewnętrznych slotów na dyski twarde.
- Możliwość rozszerzenia pamięci masowej tylko przez zewnętrzny napęd dyskietek.
