Instrukcja obsługi samochodu RC Arrma Big Rock 223S BLX 1/10 4x4
Szybki przewodnik po modelu Arrma Big Rock 223S BLX 1/10 4x4. Dowiedz się jak przygotować model do jazdy, używać akumulatorów 2S/3S, ustawić aparaturę Spektrum SLT3 i korzystać z systemu stabilizacji DSC.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Arrma Big Rock 223S BLX to model typu Monster Truck 1/10 4x4. Obsługuje zasilanie 2S (do 55 km/h) oraz 3S (do 80 km/h). Wyposażony jest w aparaturę Spektrum SLT3 z ogranicznikiem prędkości oraz system stabilizacji DSC. str. 2, 3, 5
Najważniejsze czynności
- Wybór zasilania str. 2, 3, 5
- Ustawienie ogranicznika prędkości str. 3, 5
Pierwsze uruchomienie
- Wymagane elementy str. 7
Pokaż 3 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Zbyt duża prędkość dla początkującego
Ustaw przełącznik ogranicznika przepustnicy na aparaturze SLT3 na 50% lub 75%.
str. 3, 5Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Długość | 514 mm | Całkowita długość modelu | str. 8 |
| Waga | 3.55 kg | Masa modelu | str. 8 |
| Silnik | Spektrum 3100Kv | Silnik bezszczotkowy | str. 3, 4 |
Gdzie szukać w PDF
- Wprowadzenie i cechy str. 2, 3
- Specyfikacja i wyposażenie str. 7, 8
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

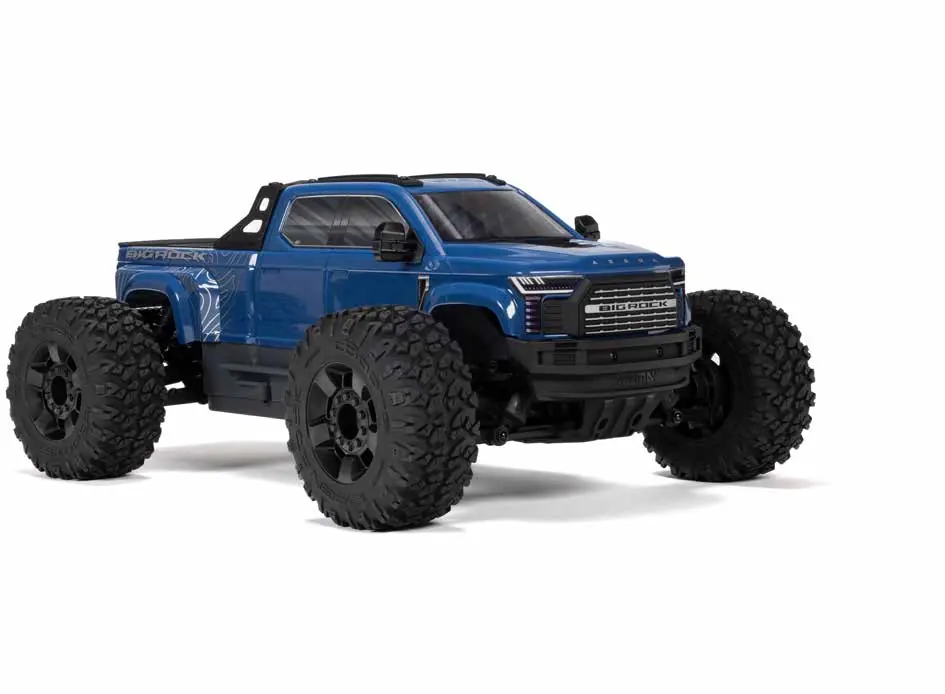

Arrma Big Rock 223S BLX 1/10 4x4 to model typu Monster Truck typu Ready-to-Run (RTR), zaprojektowany dla początkujących użytkowników, którzy chcą rozwijać swoje umiejętności. Model obsługuje zasilanie akumulatorami LiPo 2S (prędkość do 55 km/h) oraz 3S (prędkość do 80 km/h) bez konieczności wymiany podzespołów. Kluczowym elementem jest aparatura Spektrum SLT3 z funkcją ogranicznika prędkości oraz system stabilizacji DSC.
Przygotowanie do jazdy
Aby uruchomić model, należy wyposażyć się w:
- Akumulator LiPo 2S lub 3S (typu Hardcase).
- Ładowarkę do akumulatorów LiPo.
- Torbę do bezpiecznego ładowania (Charging Bag).
- 4 baterie typu AA do nadajnika.
Wymagania techniczne akumulatora: Maksymalne wymiary to 165mm x 51mm x 48mm, minimalna specyfikacja to 4000mAh 25C.
Obsługa i sterowanie
Model wyposażony jest w nadajnik Spektrum SLT3, który pozwala na bezpieczną naukę jazdy:
- Ogranicznik przepustnicy (Throttle Limiting): Przełącznik na aparaturze pozwala ograniczyć maksymalną prędkość do 50% lub 75%. Jest to zalecane dla początkujących użytkowników.
- System DSC (Dynamic Stability Control): Zintegrowany system stabilizacji toru jazdy z czterema trybami pracy. Automatycznie koryguje sterowanie, aby poprawić kontrolę nad modelem na różnych nawierzchniach. System można wyłączyć, gdy użytkownik nabierze wprawy.
Konstrukcja i konserwacja
Model posiada szereg rozwiązań ułatwiających eksploatację:
- System Clipless: Ukryty system mocowania karoserii pozwala na szybki i łatwy dostęp do podwozia bez użycia spinek.
- Elektronika: Model wyposażony jest w wodoodporny regulator ESC/odbiornik 80A oraz serwo S662 z metalowymi zębatkami.
- Zawieszenie: Niezależne zawieszenie z olejowymi amortyzatorami pozwala na regulację prześwitu (ride height) w zależności od terenu.
- Napęd: Wytrzymałe dyferencjały z metalowymi zębatkami przenoszą moc z silnika bezszczotkowego Spektrum 3100Kv na wszystkie cztery koła.
Praktyczna pomoc
Typowe problemy
Model nie osiąga pełnej prędkości
Sprawdź ustawienie ogranicznika przepustnicy (throttle limiting) na aparaturze SLT3 (50% lub 75%) oraz typ użytego akumulatora (2S vs 3S).
Trudności z prowadzeniem na śliskiej nawierzchni
Włącz system Dynamic Stability Control (DSC) wbudowany w elektronikę Spektrum, aby automatycznie korygować sterowanie.
Przed użyciem
- Naładuj akumulator LiPo (2S lub 3S) w bezpiecznej torbie (Charging Bag).
- Zainstaluj 4 baterie AA w nadajniku Spektrum SLT3.
- Upewnij się, że karoseria jest poprawnie zamocowana za pomocą systemu clipless.
- Sprawdź, czy wszystkie połączenia elektryczne są poprawne.
Pokaż więcej Pokaż mniej
Ilustracje i schematy

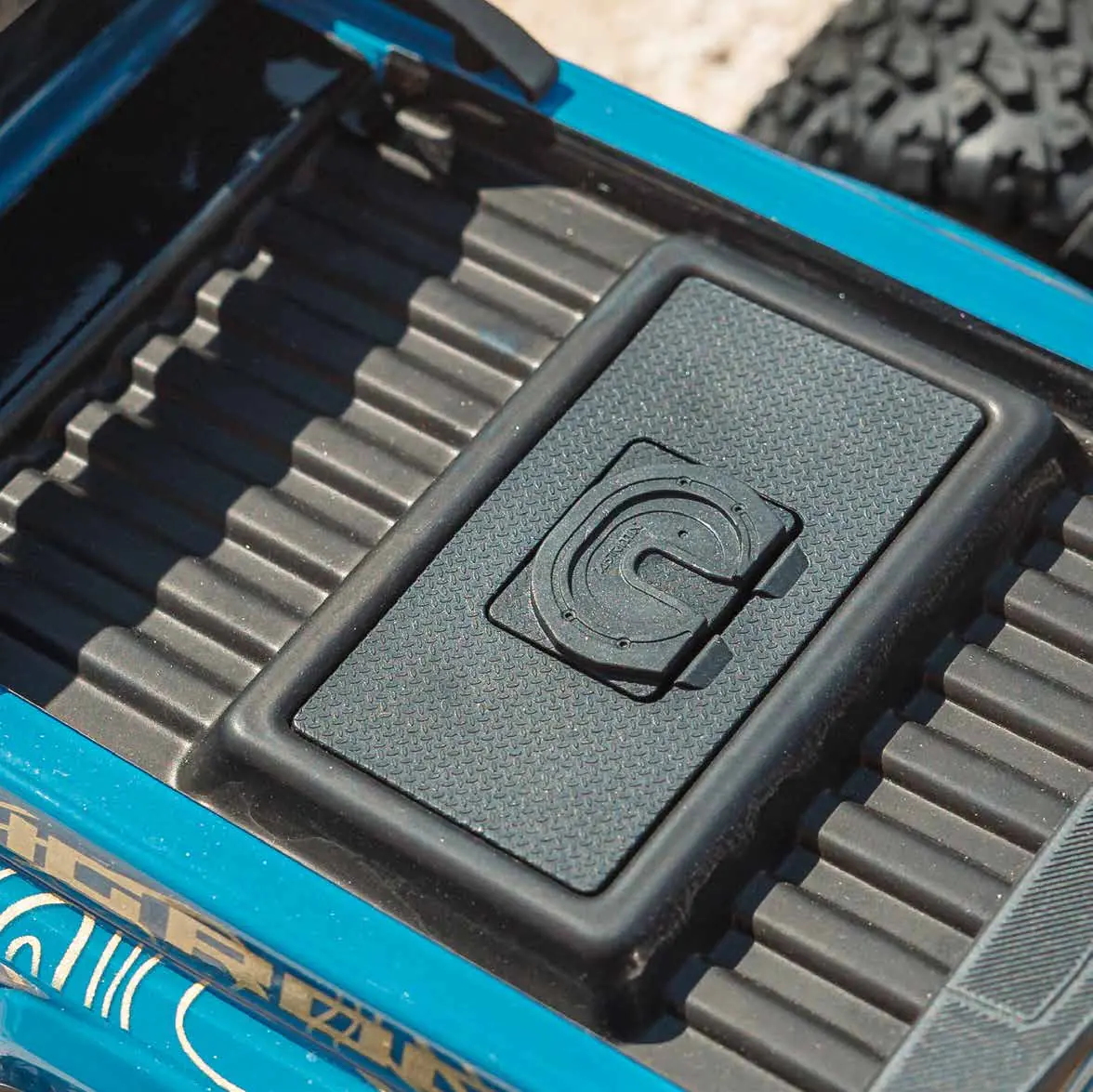

- System clipless pozwala na szybki dostęp do podwozia bez użycia spinek.
- Regulowane zawieszenie pozwala na zmianę prześwitu (ride height).
Zgodność modelu
- Wymagane akumulatory Hardcase LiPo o wymiarach max 165mm x 51mm x 48mm.
- Minimalna specyfikacja akumulatora: 4000mAh 25C.
