Instrukcja obsługi modelu RC Decathlon 20CC
Kompletny przewodnik montażu i przygotowania do lotu modelu RC Decathlon 20CC. Instrukcja zawiera szczegółowe kroki instalacji podzespołów, wyważania, ustawień sterów oraz listę kontrolną przed lotem.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Model Decathlon 20CC to samolot RC typu ARF. Instrukcja prowadzi przez proces montażu płatowca, instalację elektroniki, silnika (spalinowego lub elektrycznego) oraz konfigurację przed lotem. str. 1
Najważniejsze czynności
- Wyważanie modelu (CG) str. 45
- Ustawienie wychyleń sterów str. 46
Pierwsze uruchomienie
- Naładuj akumulatory i sprawdź połączenia przed pierwszym lotem. str. 46
Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Rozpiętość | 2300 mm | Rozpiętość skrzydeł | str. 1 |
| Waga | 5.5-6.5 kg | Waga do lotu | str. 1 |
| CG | 86 mm | Środek ciężkości od krawędzi natarcia | str. 1, 45 |
Gdzie szukać w PDF
- Specyfikacja str. 1
- Montaż skrzydeł str. 6, 7, 8, 9
- Montaż silnika str. 27, 30, 31, 32
- Wyważanie str. 45
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Model Decathlon 20CC to samolot RC typu ARF (Almost Ready to Fly). Instrukcja zawiera wytyczne dotyczące montażu płatowca, instalacji silnika (spalinowego lub elektrycznego), serwomechanizmów oraz konfiguracji radiowej. Przed przystąpieniem do budowy należy zapoznać się z zasadami bezpieczeństwa AMA (Academy of Model Aeronautics).
Specyfikacja techniczna
- Rozpiętość skrzydeł: 2300 mm
- Długość: 1534 mm
- Waga do lotu: 5.5 - 6.5 kg
- Środek ciężkości (CG): 86 mm od krawędzi natarcia skrzydła przy kadłubie
Montaż modelu
Proces montażu obejmuje następujące etapy:
- Skrzydła: Instalacja lotek, serwomechanizmów lotek, dźwigni sterów oraz osłon z tworzywa.
- Kadłub: Montaż podwozia głównego, zastrzałów skrzydeł, stateczników (poziomego i pionowego) oraz kółka ogonowego.
- Napęd: Montaż łoża silnika, zbiornika paliwa (dla wersji spalinowej) lub silnika elektrycznego (dla wersji EP).
- Wykończenie: Montaż maski silnika, kołpaka, pilota oraz odbiornika i akumulatora.
Przygotowanie do lotu
Kluczowe czynności przed pierwszym lotem:
- Wyważanie (CG): Model musi być wyważony przy pustym zbiorniku paliwa. Jeśli nos opada, przesuń akumulator do tyłu lub dodaj obciążenie. Jeśli ogon opada, przesuń akumulator do przodu lub dodaj obciążenie.
- Ustawienia sterów (Control Throws): Ustaw wychylenia sterów zgodnie z zaleceniami (Low Rate/High Rate) dla lotek, wysokości i kierunku.
- Kontrola przed lotem: Sprawdź dokręcenie wszystkich śrub, połączenia klejone, naładowanie akumulatorów oraz poprawność działania powierzchni sterowych.
Bezpieczeństwo
Model nie jest zabawką. Piloci muszą mieć ukończone 14 lat. Należy latać w wyznaczonych miejscach, z dala od ludzi, budynków i linii energetycznych. Zawsze należy zachować bezpieczną odległość od pracującego śmigła.
Informacje o producencie
Decathlon
Praktyczna pomoc
Typowe problemy
Model jest niestabilny w locie
Sprawdź wyważenie (CG) – powinno wynosić 86 mm od krawędzi natarcia skrzydła przy kadłubie.
Silnik nie pracuje poprawnie
Upewnij się, że przewody paliwowe nie są zagięte, zbiornik jest szczelny, a instalacja paliwowa jest drożna.
Brak kontroli nad modelem
Sprawdź, czy wszystkie śruby są dokręcone, zawiasy sterów zabezpieczone klejem, a połączenia radiowe są poprawne.
Przed użyciem
- Naładuj akumulatory nadajnika i odbiornika.
- Sprawdź dokręcenie wszystkich śrub i połączeń.
- Zweryfikuj wyważenie modelu (CG).
- Sprawdź poprawność działania wszystkich powierzchni sterowych.
- Upewnij się, że antena odbiornika jest w pełni rozwinięta.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Rozpiętość skrzydeł
- 2300 mm (90.5 cala)
- Waga do lotu
- 5.5 - 6.5 kg
- Środek ciężkości (CG)
- 86 mm od krawędzi natarcia skrzydła przy kadłubie
- Zalecany silnik
- 1.20 / 2-suw lub 1.40 / 4-suw lub 20cc benzynowy
Ilustracje i schematy

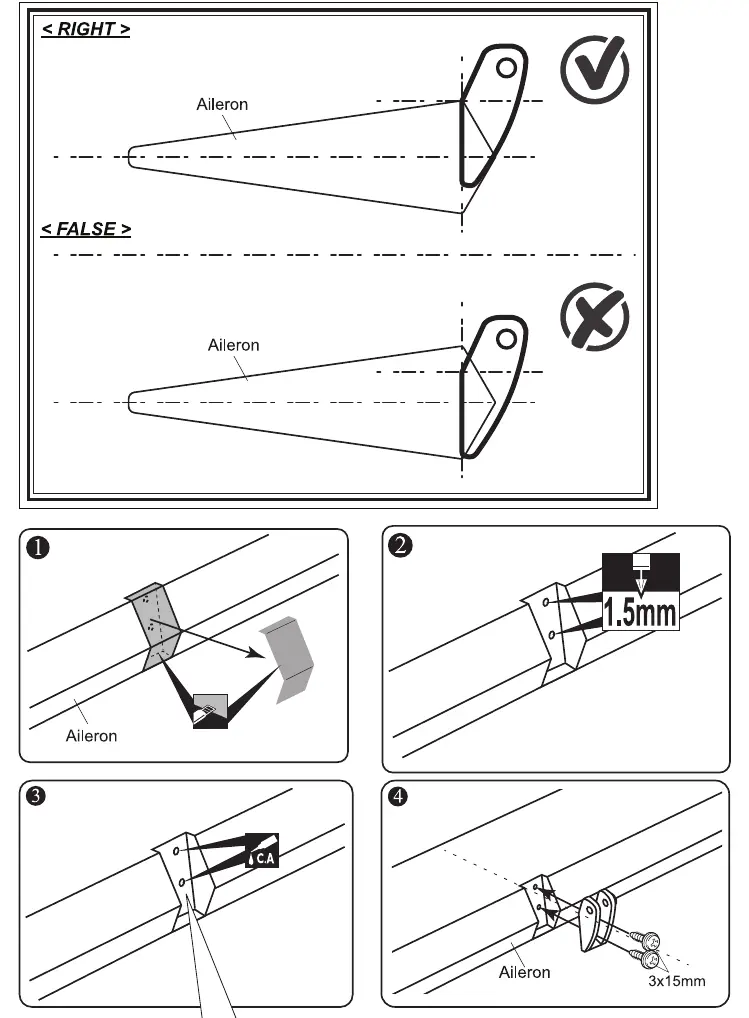

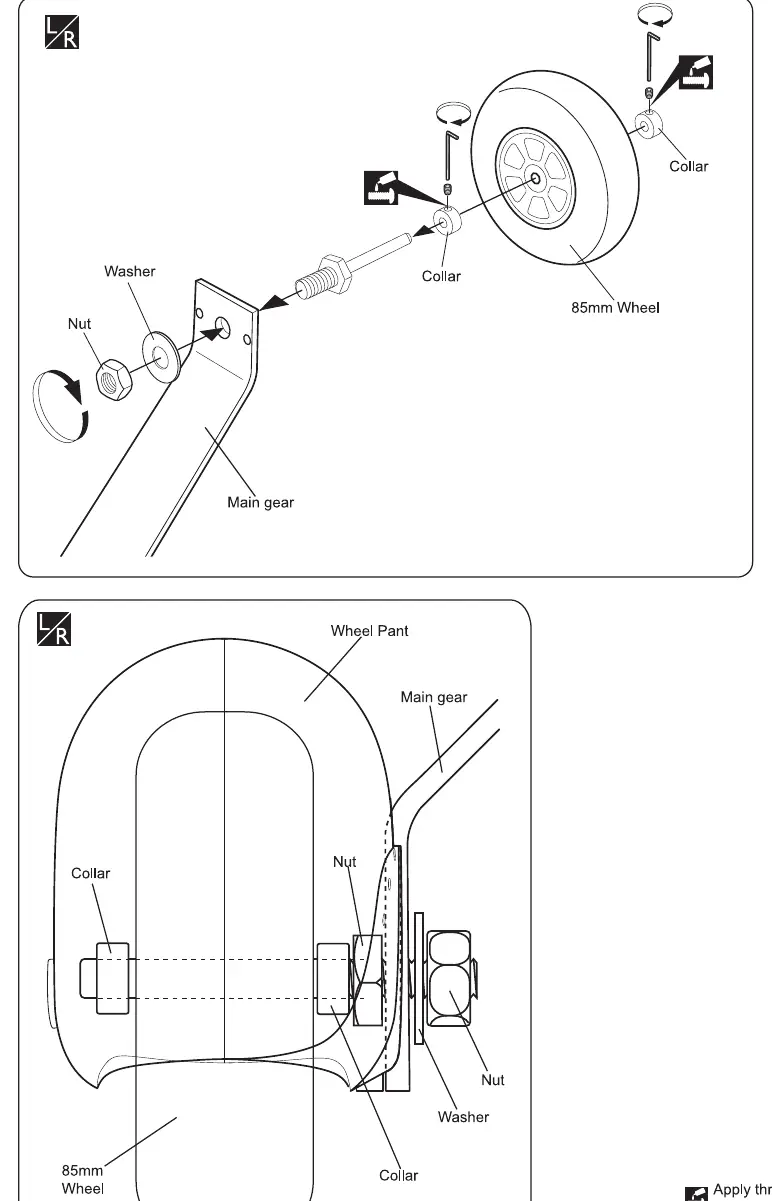

- Instrukcja zawiera szczegółowe rysunki montażowe dla każdego etapu budowy, w tym instalacji serwomechanizmów i cięgien.
- Schematy 'Exploded view' na stronach 49-50 pokazują rozmieszczenie wszystkich części i śrub.
Zgodność modelu
- Model wymaga dokupienia silnika, radia (min. 4 kanały), serwomechanizmów, akumulatorów i osprzętu.
- Wersja EP wymaga dedykowanego zestawu do konwersji na napęd elektryczny.
