Instrukcja naprawy tylnego mechanizmu różnicowego Audi 0BF/0BE

Profesjonalna instrukcja serwisowa dla tylnego mechanizmu różnicowego (Sport Differential) Audi 0BF i 0BE. Zawiera szczegółowe procedury demontażu, montażu, wymiany uszczelnień, serwisowania oleju oraz informacje techniczne dla modeli Audi...

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Niniejsza instrukcja zawiera procedury naprawy, demontażu i montażu tylnego mechanizmu różnicowego (Sport Differential) Audi 0BF i 0BE, w tym wymianę płynów eksploatacyjnych oraz podzespołów. str. 1, 3

Najważniejsze czynności

  • Demontaż i montaż tylnego mechanizmu różnicowego str. 59
  • Sprawdzanie i wymiana oleju przekładniowego oraz ATF str. 74
  • Wymiana uszczelnień wału kołnierzowego str. 86

Pierwsze uruchomienie

  • Adaptacja nowego mechanizmu różnicowego lub modułu sterującego za pomocą testera diagnostycznego str. 41, 73

Problemy i rozwiązania

Hałasy lub wibracje

Sprawdzić łożysko pośrednie pod kątem naprężeń przed wymianą wału napędowego

str. 22

Konserwacja i reset

  • Adaptacja wartości po wymianie modułu sterującego napędem na wszystkie koła J492 lub czujników str. 18, 41, 73

Dane techniczne

Parametr Wartość Znaczenie Strony
Przełożenie przekładni głównej (Z2:Z1) 35:9 = 3.889 (przykładowe) Stosunek przełożenia przekładni głównej str. 7
Średnica kołnierza wału napędowego 75.5 mm Średnica kołnierza wału napędowego str. 7

Gdzie szukać w PDF

  • Spis treści str. 3, 4
  • Dane techniczne i identyfikacja str. 5, 6
  • Demontaż i montaż wału napędowego str. 22, 41
  • Demontaż i montaż tylnego mechanizmu różnicowego str. 63, 76
  • Obsługa płynów (Olej przekładniowy i ATF) str. 77, 89
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Niniejsza instrukcja serwisowa dotyczy tylnego mechanizmu różnicowego (Sport Differential) typu 0BF oraz 0BE stosowanego w pojazdach Audi A4, A5, A6, A7 oraz A8. Dokument zawiera procedury naprawcze, wymogi dotyczące czystości, specjalistyczne narzędzia oraz wytyczne dotyczące wymiany płynów eksploatacyjnych.

Schemat układu napędowego
Schemat układu napędowego

Identyfikacja i specyfikacja

Mechanizm 0BE jest ulepszoną wersją 0BF, stosowaną wyłącznie w modelach z silnikiem V8 TDI. Identyfikacja odbywa się poprzez kod na obudowie oraz jednostkę sterującą z komorami bocznymi. Instrukcja zawiera szczegółowe tabele kodów, przełożeń i pojemności płynów dla poszczególnych modeli.

Informacje serwisowe i bezpieczeństwo

  • Wszelkie naprawy muszą być wykonywane przez wykwalifikowany personel.
  • Wymagana jest najwyższa dbałość o czystość podczas prac przy układzie hydraulicznym.
  • W przypadku wymiany modułu sterującego (J492) lub czujników, konieczne jest przeprowadzenie adaptacji za pomocą testera diagnostycznego.
  • Należy używać wyłącznie zalecanych płynów (ATF dla hydrauliki, olej przekładniowy dla mechanizmu).

Demontaż i montaż wału napędowego

Instrukcja szczegółowo opisuje procedurę demontażu i montażu wału napędowego, w tym:

Schemat montażowy wału napędowego
Schemat montażowy wału napędowego
  • Zabezpieczenie układu wydechowego.
  • Użycie przyrządu do ustawiania wału (3139).
  • Zastosowanie blokady (T10172) przy odkręcaniu śrub.
  • Wymogi dotyczące wymiany śrub samoblokujących i czyszczenia gwintów.

Serwisowanie tylnego mechanizmu różnicowego

Sekcja obejmuje:

Schemat budowy tylnego mechanizmu różnicowego
Schemat budowy tylnego mechanizmu różnicowego
Schemat pompy hydraulicznej
Schemat pompy hydraulicznej

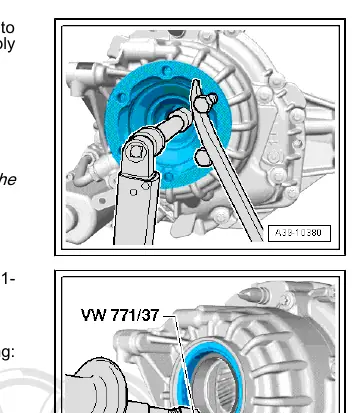

Wymiana uszczelnienia wału
Wymiana uszczelnienia wału
  • Demontaż i montaż jednostki hydraulicznej.
  • Wymianę pompy (V415) oraz czujników ciśnienia/temperatury (G437, G640).
  • Procedurę sprawdzania przesunięcia momentu obrotowego (Torque Displacement).
  • Wymianę uszczelnień wału kołnierzowego.

Wymiana oleju i ATF

Mechanizm posiada oddzielne komory dla oleju przekładniowego i ATF. Instrukcja zawiera procedury spuszczania i napełniania obu rodzajów płynów, z uwzględnieniem konieczności użycia specjalistycznych urządzeń napełniających (np. VAS6291A) oraz procedur odpowietrzania układu za pomocą testera diagnostycznego.

Informacje o producencie

Audi AG

Profil marki

Praktyczna pomoc

Typowe problemy

Wycieki oleju

Sprawdzić uszczelnienia i powierzchnie uszczelniające. Jeśli wyciek nie jest możliwy do usunięcia, konieczna jest wymiana mechanizmu.

Hałas lub wibracje

Przed wymianą wału sprawdzić, czy łożysko pośrednie nie jest naprężone.

Błędy po wymianie modułu J492

Wymagane przeprowadzenie adaptacji wartości (zużycie sprzęgła, starzenie oleju) za pomocą testera diagnostycznego.

Przed użyciem

  • Sprawdź kod final drive (np. LFW, LFU) na obudowie
  • Przygotuj tester diagnostyczny
  • Upewnij się, że masz odpowiednie narzędzia specjalne (np. T10172, T10058)
  • Zapewnij czystość miejsca pracy
  • Przygotuj nowe śruby samoblokujące

Ilustracje i schematy

  • Schemat napędu (str. 16)
  • Schemat demontażu wału napędowego (str. 23)
  • Schemat budowy tylnego mechanizmu różnicowego (str. 46)

Zgodność modelu

  • Instrukcja dotyczy modeli Audi A4, A5, A6, A7, A8 z lat 2008-2012
  • Mechanizm 0BE stosowany wyłącznie z silnikiem V8 TDI
