Instrukcja montażu ekranu multimedialnego 14.9-Inch do Audi Q5L

Najważniejsze informacje z instrukcji

Niniejszy dokument stanowi instrukcję montażu ekranu multimedialnego o przekątnej 14.9 cala, dedykowanego do samochodu Audi Q5L. Proces instalacji wymaga demontażu wielu elementów deski rozdzielczej, w tym paneli bocznych, listew ozdobnych, schowka, panelu klimatyzacji oraz oryginalnego wyświetlacza. Przed przystąpieniem do prac upewnij się, że posiadasz odpowiednie narzędzia, takie jak plastikowe łopatki (pry bar) oraz zestaw kluczy nasadowych.

Demontaż elementów deski rozdzielczej

Proces demontażu należy przeprowadzać ostrożnie, aby nie uszkodzić plastikowych elementów wykończeniowych:

• Panel boczny i listwy: Użyj plastikowej łopatki, aby podważyć i zdjąć prawy panel boczny oraz srebrne listwy dekoracyjne.
• Schowek i jednostka główna: Po usunięciu listew odkręć śruby mocujące schowek. Użyj specjalistycznych narzędzi, aby wyjąć jednostkę główną i odłączyć wszystkie wtyczki.

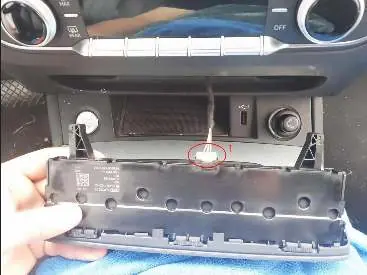

• Strona kierowcy: Zdemontuj lewy panel boczny kierowcy, odkręć śruby mocujące listwy dekoracyjne oraz mały schowek.
• Konsola środkowa: Podważ i zdejmij osłonę dźwigni zmiany biegów, odkręć śruby mocujące i zdejmij panel sterowania klimatyzacją.
• Nawiewy: Podważ i zdejmij panele dekoracyjne nawiewów, a następnie odłącz wtyczki zasilające.

Instalacja nowego ekranu

Po usunięciu wszystkich niezbędnych elementów deski rozdzielczej:

1. Odkręć śruby mocujące oryginalny wyświetlacz i zdejmij go wraz ze wspornikiem.
2. Zamontuj nowy ekran 14.9-Inch na oryginalnym stelażu pojazdu.
3. Podłącz specjalne przewody dostarczone w zestawie z nowym ekranem.
4. Przed ostatecznym montażem paneli, przetestuj wszystkie funkcje urządzenia, aby upewnić się, że połączenia są poprawne.
5. Po pomyślnym teście, zamontuj z powrotem wszystkie zdemontowane elementy deski rozdzielczej w odwrotnej kolejności.
6. Na koniec zamocuj dedykowaną listwę ozdobną dostarczoną przez producenta na obudowie nowego ekranu.
