Instrukcja obsługi bramki VoIP AudioCodes MediaPack 11x

Najważniejsze informacje

Niniejszy dokument to skrócona instrukcja instalacji bramki VoIP AudioCodes MediaPack 11x. Zawiera podstawowe kroki niezbędne do uruchomienia urządzenia i połączenia z siecią. W przypadku zaawansowanej konfiguracji należy skorzystać z pełnej instrukcji obsługi (User's Manual) dostępnej na stronie producenta.

Domyślne dane dostępowe:

• Nazwa użytkownika: Admin
• Hasło: Admin
• Domyślny adres IP (modele FXS/FXS+FXO): 10.1.10.10
• Domyślny adres IP (modele FXO): 10.1.10.11
• Maska podsieci: 255.255.0.0
• Brama domyślna: 0.0.0.0

Opis urządzenia

Panel tylny urządzenia zawiera następujące elementy:

• Złącze zasilania: Wejście 100-240V AC.
• Port Ethernet: Port RJ-45 (10/100Base-T) do połączenia z siecią IP.
• Port RS-232: Złącze szeregowe (6-pin mini-DIN). Uwaga: model MP-112 nie posiada tego portu.
• Porty FXS/FXO: Złącza RJ-11 dla telefonów analogowych (FXS) lub linii telefonicznych (FXO).
• Przycisk Reset: Otwór do resetowania urządzenia do ustawień fabrycznych.

Montaż urządzenia

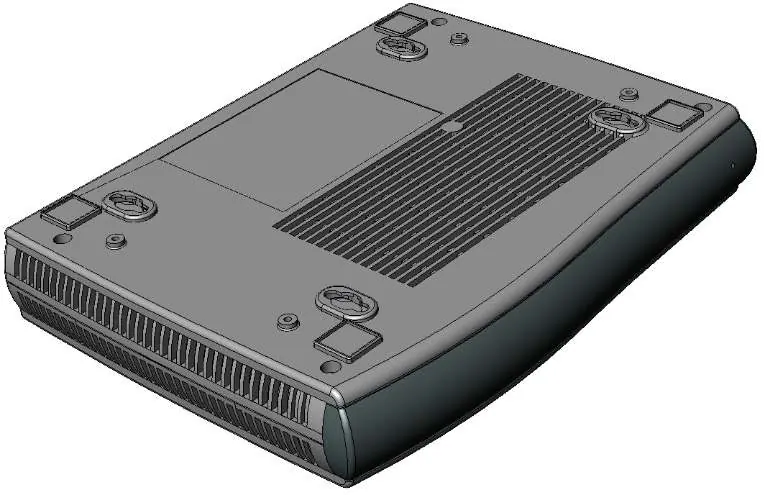

Urządzenie można zamontować na biurku, używając czterech dołączonych gumowych nóżek antypoślizgowych, które należy wkleić w rowki na spodzie obudowy. Możliwy jest również montaż na ścianie lub w szafie rack 19-calowej (szczegóły w pełnej instrukcji Hardware Manual).

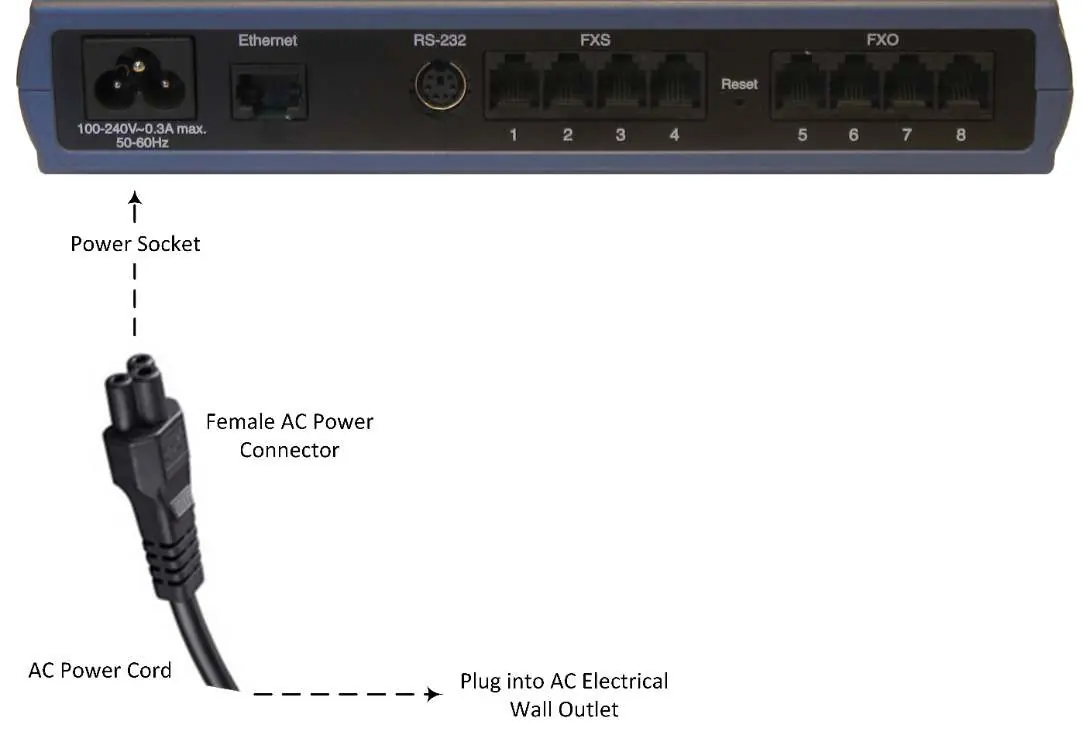

Podłączenie zasilania

1. Włóż żeńskie złącze kabla zasilającego do gniazda zasilania na tylnym panelu urządzenia.
2. Podłącz wtyczkę kabla do standardowego gniazdka elektrycznego.
3. Dioda Power na przednim panelu powinna zaświecić się na zielono, sygnalizując zasilanie.

Konfiguracja adresu IP przez interfejs WWW

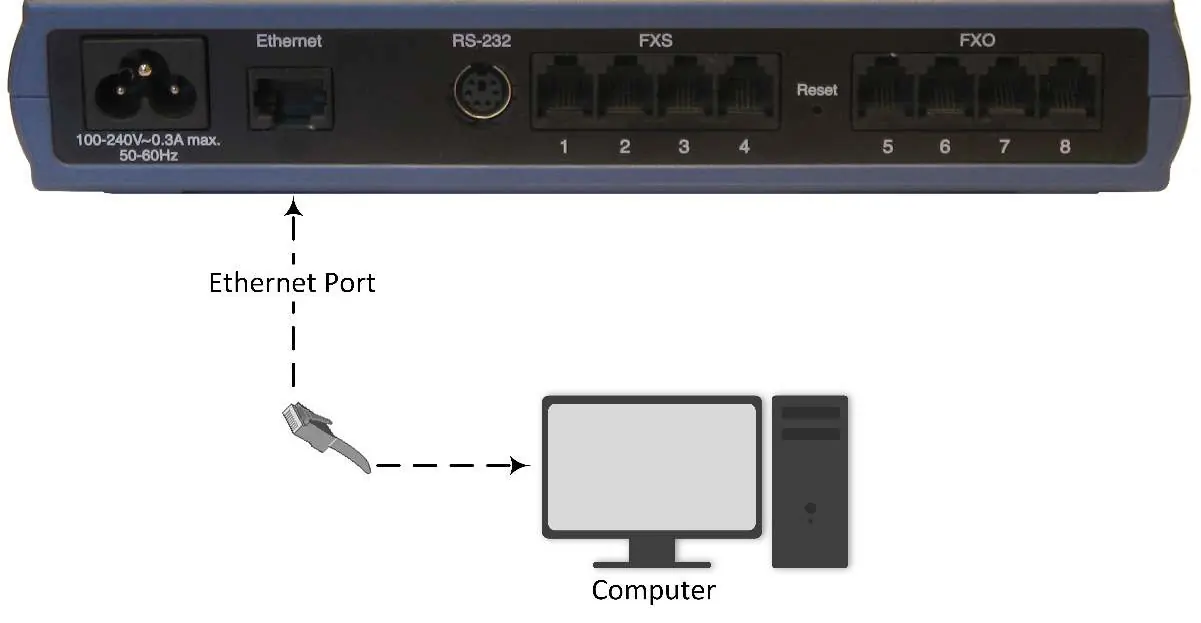

1. Podłącz komputer do portu Ethernet bramki za pomocą kabla typu crossover.
2. Zmień adres IP komputera tak, aby znajdował się w tej samej podsieci co bramka (np. 10.1.10.x).
3. Otwórz przeglądarkę internetową i wpisz domyślny adres IP bramki.
4. Zaloguj się używając domyślnych danych: Admin / Admin.

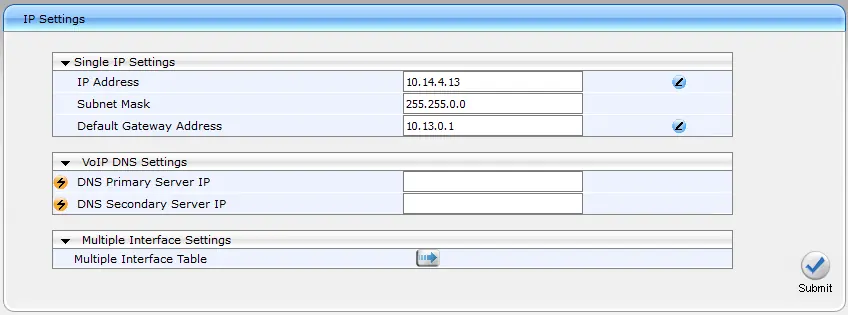

5. Przejdź do Configuration > VoIP > Network > IP Interfaces Table.
6. Wprowadź nowy adres IP, maskę podsieci i bramę domyślną.
7. Kliknij Submit, aby zapisać zmiany.
8. Przejdź do Maintenance > Maintenance > Maintenance Actions i kliknij BURN, aby zapisać ustawienia w pamięci flash (urządzenie zresetuje się).

Konfiguracja adresu IP przez menu głosowe

1. Podłącz telefon analogowy do portu FXS.
2. Podnieś słuchawkę i wybierz numer ***12345.
3. Po usłyszeniu komunikatu głosowego postępuj zgodnie z instrukcjami:
4. Aby zmienić IP: naciśnij 1, następnie #, wprowadź nowy adres (używając * jako kropki), zatwierdź # i zapisz klawiszem 1.
5. Podobnie postępuj dla maski podsieci (klawisz 2) i bramy domyślnej (klawisz 3).
6. Po zakończeniu odłóż słuchawkę.

Środki ostrożności

• Urządzenie przeznaczone wyłącznie do użytku wewnątrz pomieszczeń.
• Zapewnij odpowiednią wentylację i nie kładź przedmiotów na urządzeniu.
• Temperatura otoczenia nie powinna przekraczać 40°C.
• W przypadku linii telefonicznych wyprowadzonych na zewnątrz budynku, wymagane jest zastosowanie zewnętrznego zabezpieczenia przeciwprzepięciowego (np. Circa 4B3S-75).
