Instrukcja wdrożenia usług głosowych Zebra z infrastrukturą Cisco WLAN
Przewodnik po najlepszych praktykach wdrożenia usług głosowych na urządzeniach Zebra w infrastrukturze Cisco WLAN. Zawiera zalecane ustawienia urządzeń, konfigurację sieci, QoS oraz parametry RF.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera zalecenia dotyczące optymalizacji sieci WLAN oraz konfiguracji urządzeń Zebra w celu zapewnienia wysokiej jakości usług głosowych (VoIP) w środowisku Cisco. Instrukcja obejmuje ustawienia urządzeń, parametry sieciowe, mapowanie QoS oraz konfigurację kontrolerów bezprzewodowych.
Konfiguracja urządzeń Zebra
Dla zapewnienia stabilnej komunikacji głosowej zaleca się następujące ustawienia urządzeń:
- PMKID: Domyślnie wyłączony. Jeśli infrastruktura wymaga PMKID, należy go włączyć i wyłączyć OKC.
- Battery Optimization: Nie zaleca się używania funkcji oszczędzania baterii (Doze Mode) dla aplikacji głosowych, gdyż przerywa ona komunikację.
- MAC Randomization: Funkcja ta nie wpływa na wydajność głosową, ale w celach diagnostycznych można ją wyłączyć.
- Pasmo: Zaleca się preferowanie pasma 5 GHz.
- Roaming: Urządzenia automatycznie wspierają 802.11r (FT), co jest zalecaną metodą szybkiego roamingu.

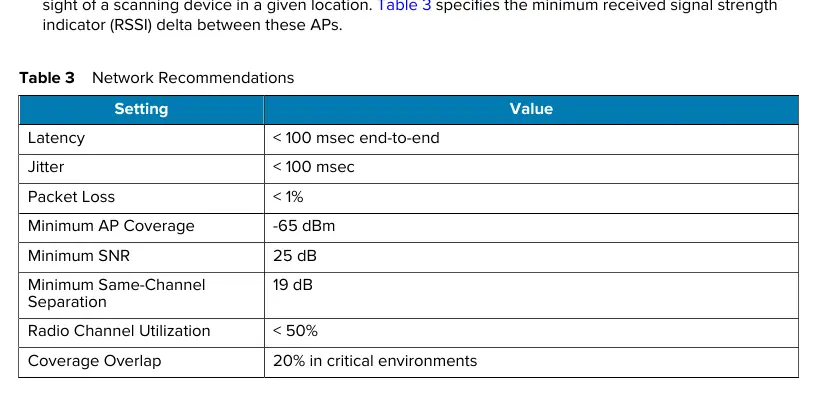

Parametry sieciowe i charakterystyka RF
Aby zapewnić jakość usług głosowych, sieć musi spełniać określone wymagania środowiskowe:
- Opóźnienie (Latency): Poniżej 100 ms end-to-end.
- Jitter: Poniżej 100 ms.
- Utrata pakietów: Poniżej 1%.
- Minimalne pokrycie AP: -65 dBm.
- Minimalny SNR: 25 dB.
- Wykorzystanie kanału radiowego: Poniżej 50%.
Konfiguracja infrastruktury Cisco
W celu obsługi głosu w sieciach Cisco, należy zwrócić uwagę na następujące ustawienia:
- WLAN: Używać pasma 5 GHz.
- Zabezpieczenia: WPA2 lub WPA3. Nie używać WEP ani TKIP.
- Szybki roaming: Priorytet dla FT (802.11r), następnie CCKM, potem OKC/PMK Cache.
- QoS: Oznaczyć sieć głosową jako Platinum QoS i ustawić bity 802.1p na 6.
- DTPC: Zaleca się wyłączenie DTPC w złożonych środowiskach RF, aby uniknąć niepotrzebnych zmian mocy nadawania.
Zalecane modele i oprogramowanie
Instrukcja dotyczy urządzeń: TC52, TC52-HC, TC52x, TC52x-HC, TC52ax, TC52ax-HC, TC57, TC57x, TC72, TC77, PC20, MC93, EC30, TC21, TC21-HC, TC26, TC26-HC. Zalecane kontrolery Cisco to serie 5508, 3504, 5520 oraz 9800 z odpowiednimi wersjami oprogramowania wskazanymi w dokumentacji.
Informacje o producencie
Zebra Technologies
Praktyczna pomoc
Typowe problemy
Słaba jakość połączeń głosowych
Sprawdź, czy włączono QoS (Platinum) i czy sieć spełnia wymagania SNR (25 dB) oraz opóźnień (< 100 ms).
Problemy z roamingiem
Upewnij się, że włączono 802.11r (FT) i wyłączono nieużywane metody szybkiego roamingu na SSID.
Wysoka utrata pakietów
Sprawdź, czy włączono AMPDU; w środowiskach o wysokich zakłóceniach zaleca się jego wyłączenie.
Przed użyciem
- Sprawdź wersję oprogramowania kontrolera WLC.
- Upewnij się, że sieć głosowa działa w paśmie 5 GHz.
- Zweryfikuj, czy włączono WMM.
- Sprawdź, czy wyłączono niepotrzebne funkcje (np. Client Exclusions).
- Upewnij się, że urządzenia mają licencję Zebra mDNA (dla TC21/TC26).
Parametry w praktyce
- SNR (Signal to Noise Ratio)
- Stosunek sygnału do szumu; wymagane minimum to 25 dB dla jakości głosowej.
Ilustracje i schematy

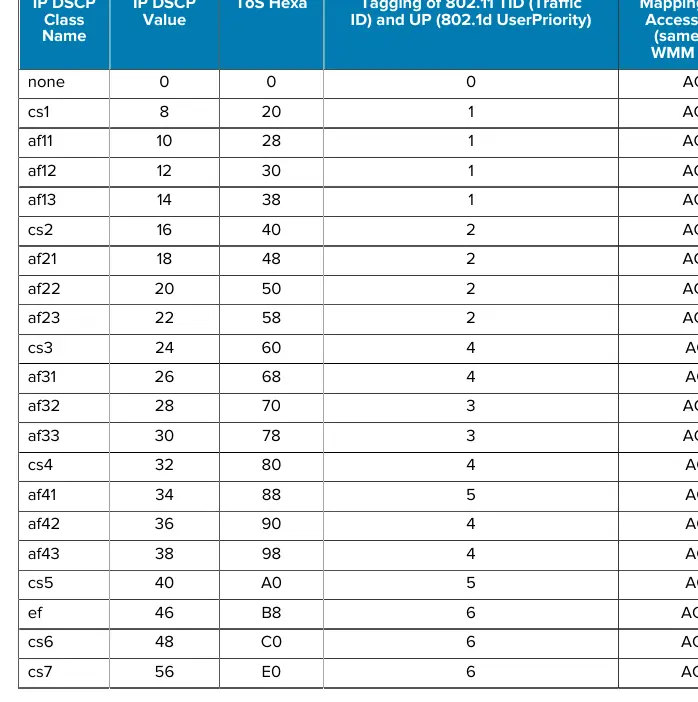

- Tabela 2 przedstawia mapowanie QoS dla ruchu wychodzącego (DSCP na 802.11 Access Category).

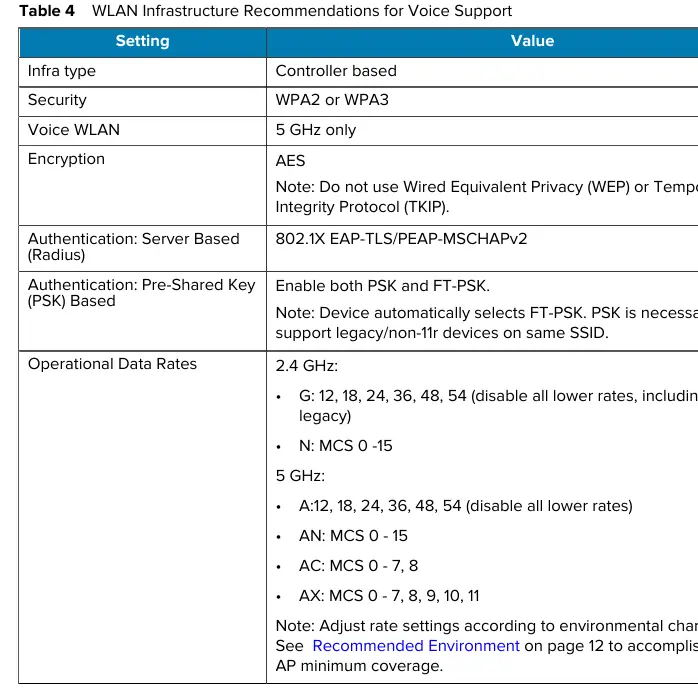

- Tabela 4 zawiera listę ustawień infrastruktury WLAN dla wsparcia głosu.

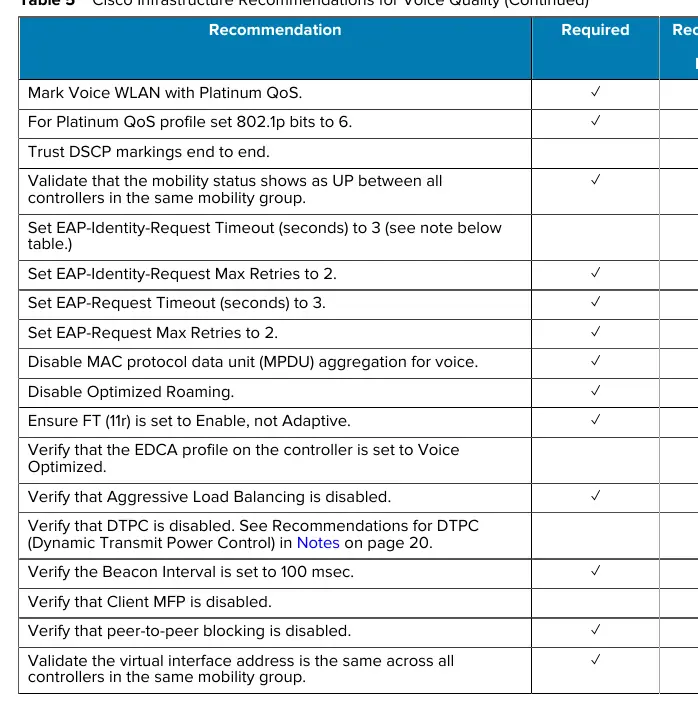

- Tabela 5 zawiera listę wymaganych ustawień dla kontrolerów Cisco.
Zgodność modelu
- Wymaga urządzeń Zebra z obsługą Wi-Fi (TC52, TC57, TC72, TC77, PC20, MC93, EC30, TC21, TC26).
- Zalecane kontrolery Cisco WLC 5508, 3504, 5520, 9800.
