Instrukcja obsługi drukarki przemysłowej Zebra 105SL
Szybki przewodnik po drukarce Zebra 105SL: instalacja, ładowanie mediów i taśmy, konfiguracja parametrów, konserwacja oraz rozwiązywanie problemów.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera wytyczne dotyczące obsługi, konfiguracji i konserwacji drukarki przemysłowej Zebra 105SL. Przed rozpoczęciem pracy należy upewnić się, że urządzenie jest poprawnie zainstalowane, media i taśma są właściwie załadowane, a parametry komunikacji są zgodne z ustawieniami komputera.
Opis urządzenia
Zebra 105SL to drukarka przemysłowa wyposażona w panel sterowania z wyświetlaczem LCD, przyciskami nawigacyjnymi oraz diodami LED sygnalizującymi stan pracy. Wewnątrz komory mediów znajdują się elementy takie jak głowica drukująca, wałek dociskowy, prowadnice mediów oraz opcjonalne podzespoły, np. obcinak czy nawijak.
Instalacja i pierwsze uruchomienie
Drukarka wymaga stabilnej, poziomej powierzchni oraz odpowiedniej przestrzeni wokół urządzenia dla zapewnienia wentylacji. Po podłączeniu zasilania i kabli komunikacyjnych (RS-232, równoległy lub opcjonalnie Ethernet), należy przeprowadzić kalibrację mediów i taśmy, aby drukarka mogła poprawnie wykrywać początek etykiet.
Obsługa i tryby pracy
Drukarka obsługuje różne tryby pracy, w tym Tear-Off (domyślny), Peel-Off, Cutter oraz Rewind. Wybór trybu zależy od zastosowania i zainstalowanych opcji. Ładowanie mediów i taśmy odbywa się poprzez otwarcie głowicy drukującej, umieszczenie rolki na uchwycie i przeprowadzenie materiału przez ścieżkę prowadzącą zgodnie z instrukcjami dla danego trybu.
Konfiguracja

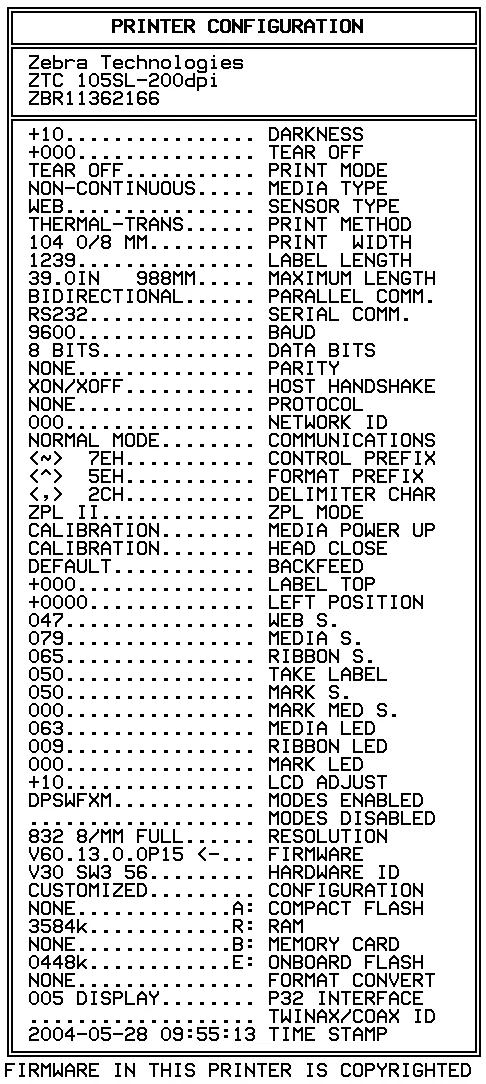

Ustawienia drukarki można modyfikować w trybie Setup za pomocą panelu sterowania. Dostępne parametry obejmują m.in. jasność wyświetlacza, prędkość druku, ciemność (darkness), typ mediów oraz parametry komunikacji. Zmiany można zapisać tymczasowo lub na stałe.
Konserwacja
Regularna konserwacja jest kluczowa dla zachowania jakości druku. Obejmuje ona czyszczenie głowicy drukującej, wałka dociskowego, czujników oraz komory mediów. Należy używać wyłącznie zalecanych środków czyszczących (np. roztwór alkoholu izopropylowego).
Rozwiązywanie problemów
W przypadku wystąpienia błędów, takich jak PAPER OUT lub RIBBON OUT, należy sprawdzić poprawność załadowania materiałów i przeprowadzić kalibrację czujników. Drukarka oferuje wbudowane testy diagnostyczne (np. Power-On Self Test, CANCEL Self Test), które pomagają w identyfikacji problemów z jakością druku lub komunikacją.
Oficjalne zasoby z instrukcji
Informacje o producencie
Zebra Technologies
Praktyczna pomoc
Typowe problemy
Błąd PAPER OUT mimo załadowanych etykiet
Sprawdź pozycję czujnika mediów i przeprowadź kalibrację czujników (Media and Ribbon Sensor Sensitivity).
Błąd RIBBON OUT w trybie termotransferowym
Upewnij się, że taśma jest poprawnie załadowana i nie blokuje czujnika. Jeśli używasz mediów termicznych, zmień tryb druku na Direct Thermal.

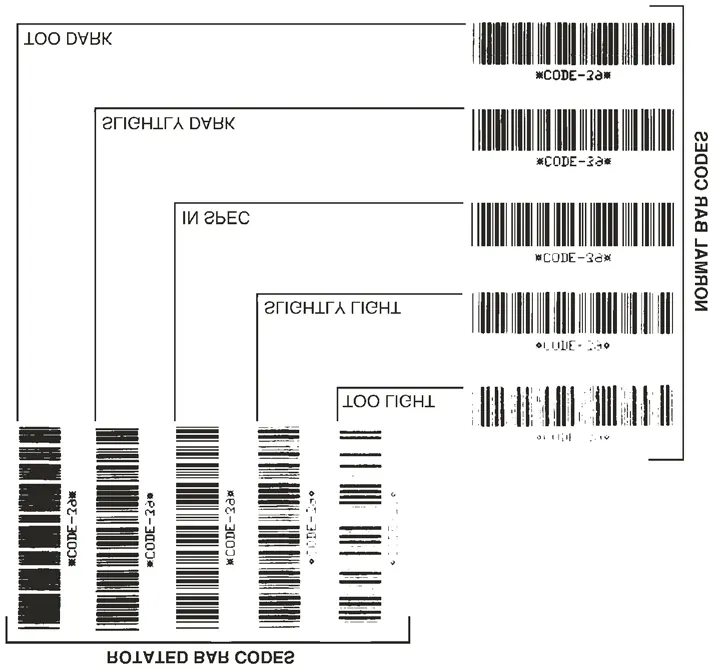

Słaba jakość druku lub rozmazany obraz
Wyczyść głowicę drukującą, sprawdź ustawienia ciemności (darkness) oraz prędkości druku, a także upewnij się, że docisk głowicy jest prawidłowy.

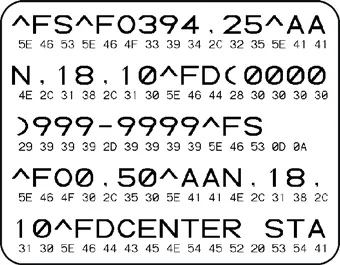

Drukarka nie reaguje na dane z komputera
Sprawdź parametry komunikacji (baud rate, parzystość, protokół) w menu drukarki i upewnij się, że są zgodne z ustawieniami hosta.
Przed użyciem
- Rozpakuj drukarkę i sprawdź, czy nie ma uszkodzeń transportowych.
- Wybierz odpowiednie miejsce pracy z dostępem do zasilania i źródła danych.
- Upewnij się, że masz odpowiedni kabel zasilający i komunikacyjny.
- Przygotuj właściwe media i taśmę dla swojej aplikacji.
- Sprawdź, czy głowica drukująca jest czysta.
Parametry w praktyce
- Maksymalna szerokość druku
- 4.49 cala (114 mm) dla mediów w rolce.
- Temperatura pracy
- Zakres 5°C do 40°C dla termotransferu; 0°C do 40°C dla druku termicznego.
Ilustracje i schematy
- Panel sterowania: zawiera przyciski (PAUSE, FEED, CANCEL, SETUP/EXIT) oraz diody LED stanu.
- Komora mediów: zawiera wrzeciona zasilające i odbiorcze, głowicę drukującą oraz prowadnice.
- Ścieżka taśmy: taśma musi być nawinięta stroną powlekaną na zewnątrz.
Zgodność modelu
- Drukarka obsługuje karty PCMCIA typu I i II.
- Wymaga użycia ekranowanych kabli komunikacyjnych dla zapewnienia zgodności z normami FCC.
- Opcjonalne serwery druku ZebraNet wymagają konfiguracji sieciowej.
