Katalog części drukarki Zebra 105SLPlus - Przewodnik serwisowy
Oficjalny katalog części zamiennych dla drukarki Zebra 105SLPlus. Zawiera szczegółowe schematy i listy komponentów obudowy, mechanizmu drukującego, elektroniki, czujników oraz opcji dodatkowych.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument jest oficjalnym katalogiem części zamiennych dla drukarki Zebra 105SLPlus. Służy do identyfikacji komponentów urządzenia w celu ich wymiany lub naprawy. Każda sekcja zawiera schemat z numerami odniesienia oraz tabelę z opisem części, numerem katalogowym i ilością.
Elementy obudowy

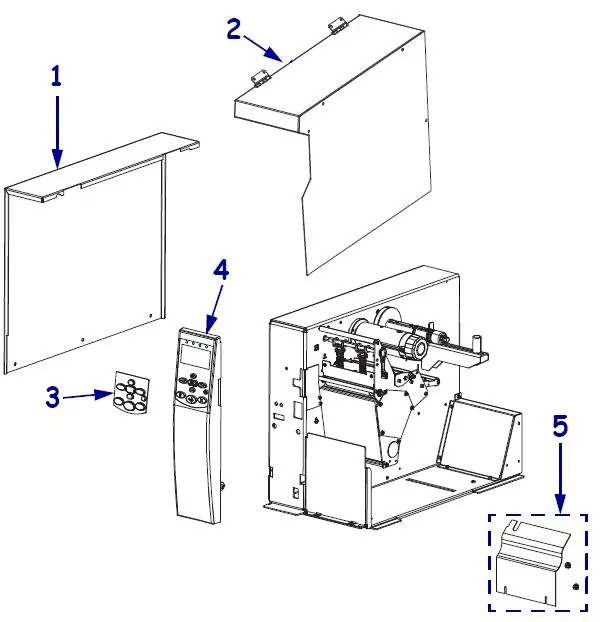

Sekcja obejmuje zewnętrzne osłony, pokrywy mediów oraz panele sterowania. Dostępne są różne wersje paneli sterowania w zależności od tego, czy drukarka posiada funkcjonalność przewijania mediów (Media Rewind).

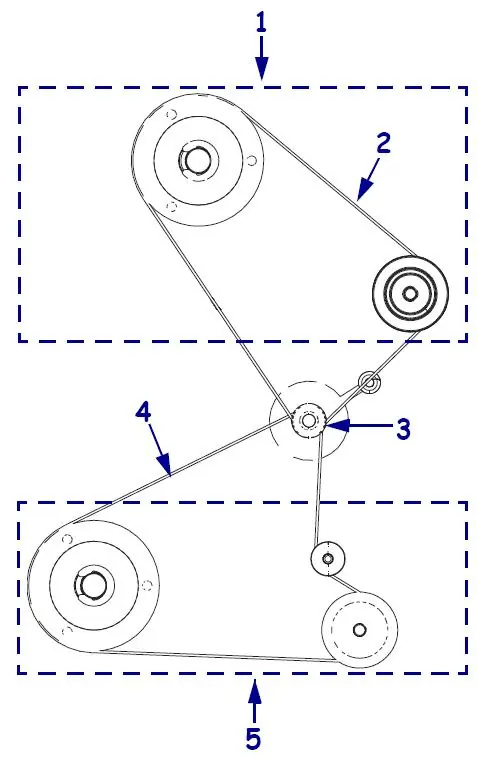

Mechanizm drukujący

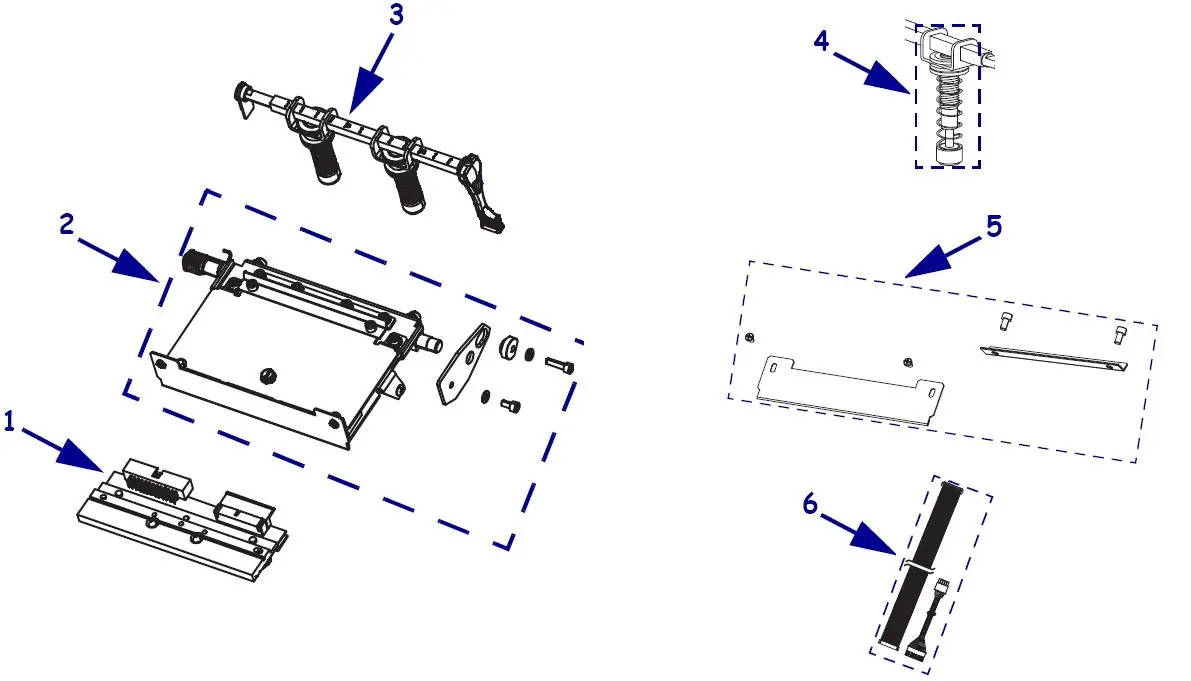

Zawiera kluczowe elementy mechaniczne: głowice drukujące (wersje 203 dpi i 300 dpi), zespoły dźwigni i rolek, płytki prowadzące taśmę oraz okablowanie głowicy.
Elektronika

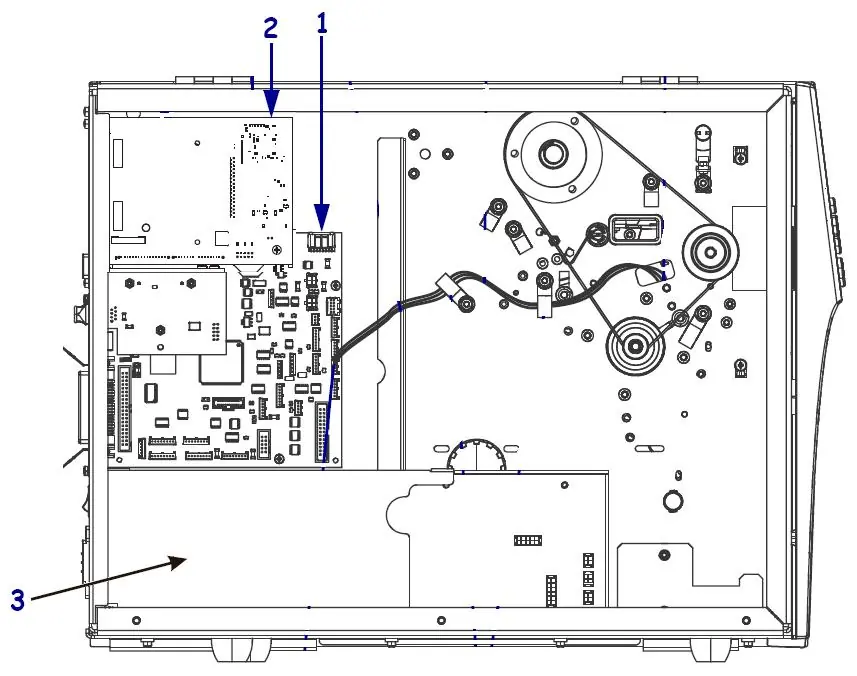

Wykaz płyt głównych (8MB i 64MB), zasilaczy, serwerów druku (ZebraNet Wireless, IPv4, IPv6) oraz przewodów zasilających dla różnych regionów (USA, Europa, UK, Japonia, Chiny).
Czujniki

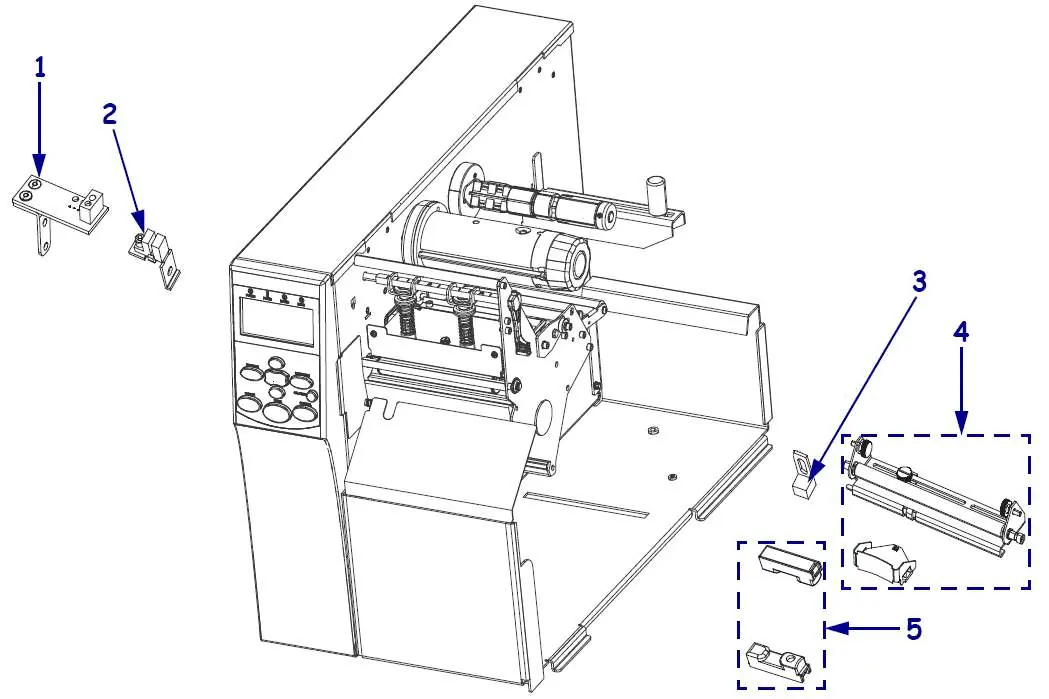

Lista czujników niezbędnych do poprawnej pracy drukarki, w tym czujnik odblaskowy (Black Mark), czujnik otwarcia głowicy, czujnik końca taśmy, czujnik mediów oraz czujnik odbioru etykiet.
Opcje obsługi mediów i akcesoria

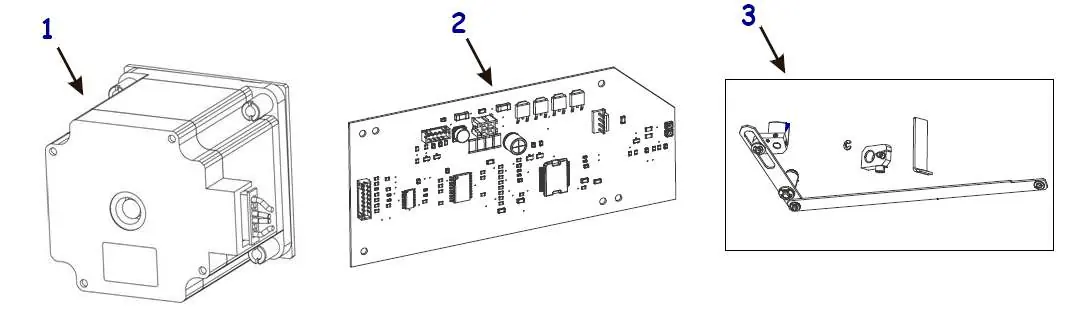

Katalog zawiera części dla opcjonalnych modułów, takich jak obcinak (Cutter Module) oraz system przewijania mediów (Media Rewind). Znajdziesz tu również informacje o rolkach, prowadnicach mediów oraz materiałach opakowaniowych do wysyłki.
Hardware
Szczegółowa lista drobnych elementów montażowych, takich jak śruby, nakrętki, podkładki, bezpieczniki oraz zaciski kablowe, niezbędnych do konserwacji i naprawy urządzenia.
Informacje o producencie
Zebra Technologies
Praktyczna pomoc
Typowe problemy
Wybór odpowiedniej głowicy drukującej
Należy sprawdzić rozdzielczość drukarki (203 dpi lub 300 dpi) i dobrać odpowiedni numer części (P1053360-018 dla 203 dpi, P1053360-019 dla 300 dpi).
Wybór panelu sterowania
Wybór zależy od obecności funkcji Media Rewind. Dla drukarek bez tej funkcji użyj P1053360-020, z funkcją użyj P1053360-003.
Wybór silnika napędowego
Silniki różnią się w zależności od rozdzielczości głowicy (203 dpi: G46198M, 300 dpi: G46199M).
Przed użyciem
- Zidentyfikuj numer seryjny i model drukarki.
- Określ rozdzielczość głowicy (dpi) przed zakupem części zamiennych.
- Sprawdź, czy drukarka posiada zainstalowane opcje dodatkowe (np. obcinak, przewijak).
- W przypadku problemów z zasilaniem, sprawdź odpowiedni przewód zasilający dla swojego regionu.
- Upewnij się, że używasz oryginalnych części Zebra zgodnie z numerami katalogowymi.
Parametry w praktyce
- DPI (Dots Per Inch)
- Rozdzielczość druku; kluczowa przy doborze głowicy, rolki dociskowej i silnika.
- Media Rewind
- Funkcja przewijania mediów; wymaga specyficznych części panelu sterowania i opcji mechanicznych.
Ilustracje i schematy
- Schematy przedstawiają rozstrzelone widoki (exploded views) podzespołów.
- Numery na schematach odpowiadają numerom w tabelach pod rysunkami.
- Linie przerywane wskazują zakres montażowy danego zespołu części.
Zgodność modelu
- Wiele części jest kompatybilnych zarówno z serią 105SLPlus, jak i Xi4.
- Części do obcinaka (Cutter) są wspólne dla 105SLPlus i 110Xi4.
