Instrukcja obsługi modułu wykonawczego AURATON Switch ONE
Dowiedz się, jak zainstalować i skonfigurować 1-kanałowy moduł wykonawczy AURATON Switch ONE. Instrukcja zawiera schematy podłączenia, dane techniczne oraz procedurę parowania z systemem AURATON Box.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
AURATON Switch ONE to 1-kanałowy moduł wykonawczy przeznaczony do sterowania urządzeniami elektrycznymi. Urządzenie wymaga puszki instalacyjnej o głębokości co najmniej 60 mm. Moduł obsługuje zarówno zasilanie prądem zmiennym (60-240 V AC), jak i stałym (12-30 V DC). Do zdalnego sterowania wymagana jest centrala AURATON Box.

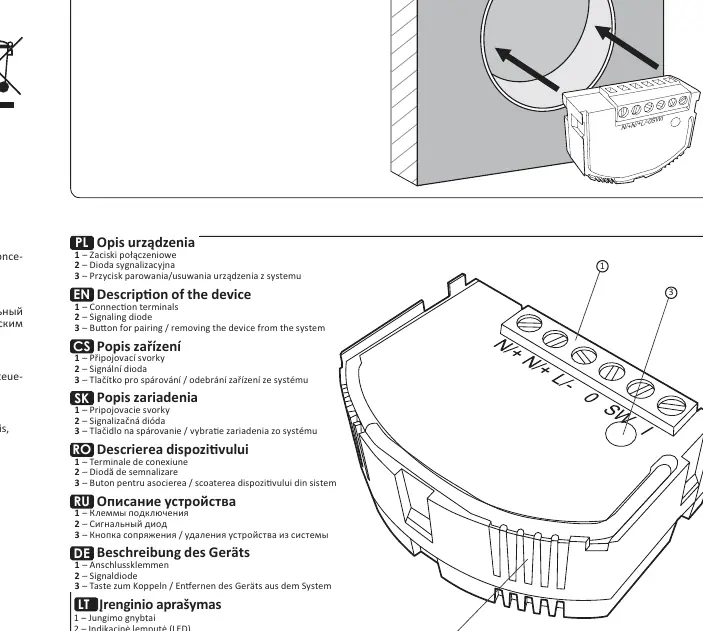

Opis urządzenia
Urządzenie posiada następujące elementy:
- Zaciski połączeniowe: Służą do podłączenia zasilania, odbiornika oraz przełącznika.
- Dioda sygnalizacyjna: Informuje o statusie pracy urządzenia.
- Przycisk parowania: Służy do parowania urządzenia z systemem lub jego usuwania.
Montaż
Urządzenie należy montować w puszkach instalacyjnych o minimalnej głębokości 60 mm. Przed przystąpieniem do prac należy upewnić się, że zasilanie jest odłączone.

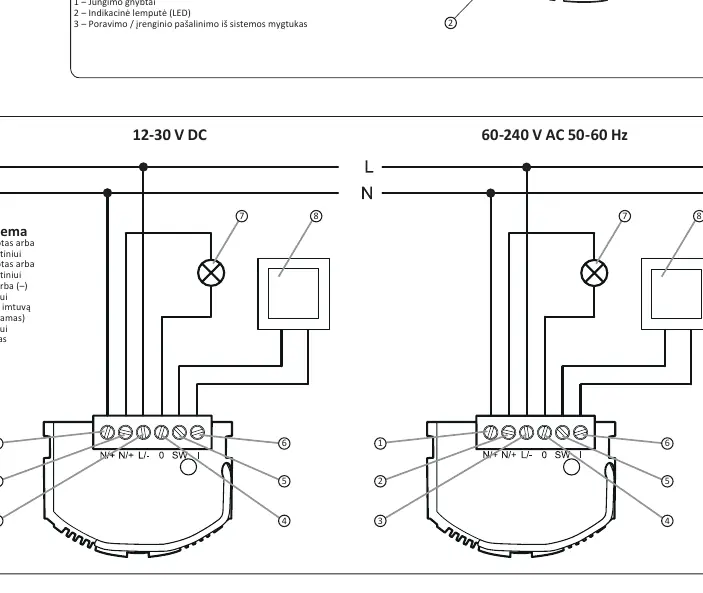

Schemat podłączenia
Podłączenie przewodów należy wykonać zgodnie z poniższymi oznaczeniami:
- 1 (N/+) i 2 (N/+): Zacisk przewodu neutralnego lub plusa dla źródła napięcia stałego.
- 3 (L/-): Zacisk przewodu fazowego lub minusa dla źródła napięcia stałego.
- 4 (O): Zacisk wyjścia odbiornika (faza L lub minus dla DC).
- 5 (SW) i 6 (I): Zaciski przełącznika naściennego.
- 7: Odbiornik energii.
- 8: Łącznik naścienny.

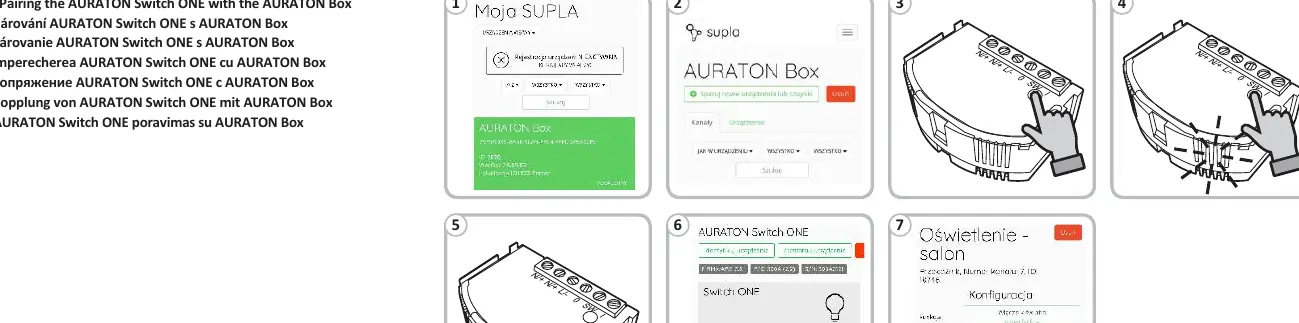

Parowanie z AURATON Box
Aby sparować moduł z centralą AURATON Box, należy postępować zgodnie z procedurą opisaną w aplikacji AURATON Box. Proces wymaga użycia przycisku parowania znajdującego się na obudowie modułu.
Dane techniczne
- Napięcie zasilania AC: 60-240 V AC, 50-60 Hz
- Napięcie zasilania DC: 12-30 V DC
- Maksymalne obciążenie: do 8,6 A (dla obciążenia rezystancyjnego)
- Częstotliwość radiowa: 868,150 MHz; 868,450 MHz
- Zasięg działania: ok. 30 m
- Stopień ochrony: IP20
- Temperatura pracy: 0 – 35°C
Utylizacja
Urządzenie jest oznaczone symbolem przekreślonego kontenera na odpady. Po zakończeniu okresu użytkowania sprzęt nie może być wyrzucany z odpadami domowymi. Użytkownik jest zobowiązany do oddania go w punkcie odbioru zużytego sprzętu elektrycznego i elektronicznego.
Informacje o producencie
Auraton
Praktyczna pomoc
Typowe problemy
Urządzenie nie reaguje na polecenia z aplikacji.
Sprawdź, czy moduł jest poprawnie sparowany z centralą AURATON Box oraz czy zasięg radiowy (ok. 30 m) jest wystarczający.
Przekroczenie dopuszczalnego obciążenia.
Upewnij się, że podłączone urządzenie nie przekracza 8,6 A dla obciążenia rezystancyjnego.
Przed użyciem
- Sprawdź, czy puszka instalacyjna ma głębokość min. 60 mm.
- Przygotuj zewnętrzny wyłącznik nadprądowy 10 A.
- Upewnij się, że napięcie zasilania jest zgodne z parametrami (12-30 V DC lub 60-240 V AC).
- Upewnij się, że masz dostęp do centrali AURATON Box.
Parametry w praktyce
- Dopuszczalne obciążenie
- Maksymalnie 8,6 A dla obciążenia rezystancyjnego; wymaga zewnętrznego zabezpieczenia 10 A.
- Stopień ochrony IP20
- Urządzenie do użytku wewnątrz pomieszczeń, brak odporności na wilgoć.
- Częstotliwość radiowa
- 868,150 MHz / 868,450 MHz - standard komunikacji bezprzewodowej AURA.
Ilustracje i schematy
- Zaciski 1 i 2 służą do podłączenia zasilania (N/+).
- Zacisk 3 służy do podłączenia fazy lub minusa (L/-).
- Zacisk 4 (O) to wyjście sterujące odbiornikiem.
- Zaciski 5 i 6 służą do podłączenia zewnętrznego przełącznika naściennego.
Zgodność modelu
- Wymaga centrali AURATON Box do zdalnego sterowania.
