Instrukcja obsługi przekaźnika ELKO SmartSwitch Push 10A
Szybki przewodnik po instalacji i obsłudze przekaźnika ELKO SmartSwitch Push 10A. Dowiedz się, jak podłączyć urządzenie, skonfigurować sterowanie Zigbee i korzystać z przycisków mechanicznych.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Przekaźnik ELKO SmartSwitch Push 10A służy do sterowania obciążeniami omowymi, indukcyjnymi oraz pojemnościowymi. Urządzenie wspiera trzy metody sterowania: za pomocą aplikacji Wiser Home (wymaga Wiser Hub), poprzez rozwiązanie Quick Home Connect (Zigbee bez huba) oraz bezpośrednio za pomocą podłączonych przycisków mechanicznych.
Bezpieczeństwo
Instalacja elektryczna musi być wykonana wyłącznie przez wykwalifikowanego elektryka posiadającego wiedzę w zakresie sieci instalacyjnych, łączenia urządzeń elektrycznych oraz przepisów bezpieczeństwa. Niewłaściwy montaż grozi porażeniem prądem, wybuchem lub powstaniem łuku elektrycznego. Podczas testów rezystancji izolacji urządzenie musi być odłączone od obwodu, aby uniknąć uszkodzenia sprzętu.
Instalacja i podłączenie

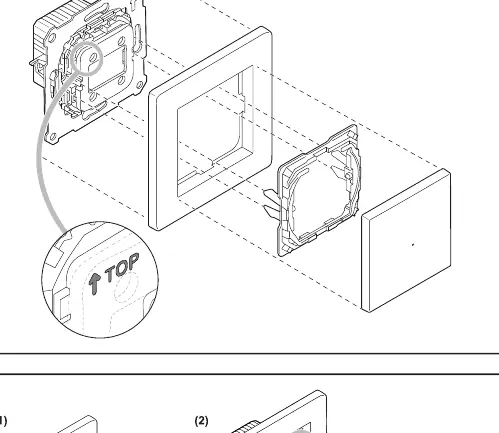

Urządzenie jest przeznaczone do montażu w puszce instalacyjnej. Schemat połączeń obejmuje następujące zaciski:
- L: Faza
- N: Przewód neutralny
- 1: Wyjście na obciążenie
- A: Wejście dla opcjonalnego mechanicznego przycisku sterującego
Do zacisków śrubowych można podłączyć maksymalnie 2 przewody o przekroju 2,5 mm².
Opcje sterowania
- Wiser Home: Wymaga posiadania Wiser Hub do sterowania przez aplikację mobilną.
- Quick Home Connect: Rozwiązanie bezprzewodowe dla urządzeń Zigbee, niewymagające huba ani aplikacji.
- Sterowanie bezpośrednie: Możliwość podłączenia dowolnej liczby mechanicznych przycisków sterujących.
Dane techniczne
- Napięcie znamionowe: 230 V AC, 50 Hz
- Prąd znamionowy: 10 A (cos φ = 0.6)
- Protokół komunikacji: Zigbee 3.0
- Temperatura otoczenia: 5 – 25 °C (chwilowo do 35 °C)
- Częstotliwość pracy: 2405 – 2480 MHz
- Maksymalna moc nadawania: ≤10 mW
Utylizacja
Urządzenia nie należy wyrzucać wraz z odpadami domowymi. Należy je przekazać do oficjalnego punktu zbiórki elektroodpadów w celu profesjonalnego recyklingu.
Praktyczna pomoc
Typowe problemy
Urządzenie nie reaguje na sterowanie
Sprawdź, czy zasilanie jest włączone oraz czy urządzenie zostało poprawnie sparowane z siecią Zigbee.
Uszkodzenie sprzętu podczas testów
Upewnij się, że urządzenie jest całkowicie odłączone od obwodu podczas przeprowadzania testu rezystancji izolacji.
Przed użyciem
- Upewnij się, że instalację wykonuje wykwalifikowany elektryk.
- Sprawdź, czy rodzaj obciążenia (omowe, indukcyjne, pojemnościowe) jest zgodny z parametrami urządzenia.
- Przygotuj przewody o przekroju pasującym do zacisków śrubowych (maks. 2 x 2,5 mm²).
- Zdecyduj o metodzie sterowania (Wiser Hub, Quick Home Connect lub przyciski mechaniczne).
- Upewnij się, że w obwodzie zastosowano wyłącznik nadprądowy 16 A.
Parametry w praktyce
- Napięcie znamionowe
- 230 V AC, 50 Hz - standardowe napięcie sieciowe.
- Prąd znamionowy
- 10 A przy cos φ = 0.6 - maksymalne obciążenie prądowe.
- Protokół komunikacji
- Zigbee 3.0 - standard bezprzewodowy dla inteligentnego domu.
- Temperatura otoczenia
- 5 – 25 °C - zakres pracy urządzenia (dopuszczalne chwilowe 35 °C).
Ilustracje i schematy
- Schemat połączeń wskazuje zaciski L (faza), N (neutralny), 1 (obciążenie) oraz A (przycisk).
- Zacisk A służy do podłączenia opcjonalnego przycisku mechanicznego.
Zgodność modelu
- Wymaga Wiser Hub do sterowania przez aplikację Wiser Home.
- Obsługuje dowolną liczbę mechanicznych przycisków sterujących (maks. długość przewodu 50 m).
