Instrukcja obsługi przekaźnika ELKO SmartRelay Puck 10AX
Szybki przewodnik po konfiguracji, parowaniu i obsłudze przekaźnika ELKO SmartRelay Puck 10AX. Dowiedz się, jak dodać urządzenie do aplikacji, tworzyć automatyzacje i rozwiązywać problemy.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
ELKO SmartRelay Puck 10AX to modułowy przełącznik typu smart, który przekształca konwencjonalne przyciski mechaniczne w urządzenia połączone z systemem ELKO Smart. Urządzenie umożliwia zdalne sterowanie oświetleniem lub innymi odbiornikami za pomocą aplikacji, tworzenie harmonogramów oraz automatyzacji. Instalacja musi być przeprowadzona przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami.
Opis urządzenia
Urządzenie jest przeznaczone do montażu w puszce ściennej. Współpracuje z maksymalnie 10 przyciskami mechanicznymi. Obsługuje obciążenia omowe, indukcyjne i pojemnościowe. Nie należy sterować urządzeniami wymagającymi stałego zasilania.
Instalacja i testowanie

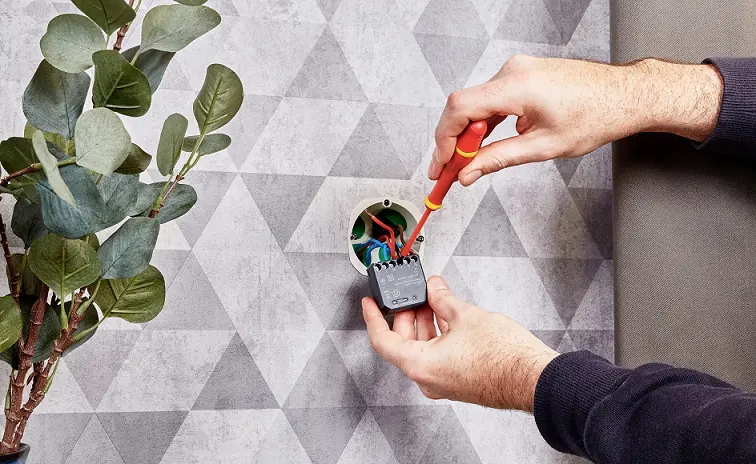

Montaż powinien być wykonany przez specjalistę. Przed pełnym uruchomieniem należy przetestować urządzenie:
- Krótkie naciśnięcie przycisku testowego (Test) powoduje włączenie lub wyłączenie podłączonego odbiornika.
- Używaj wyłącznie izolowanych narzędzi zgodnych z normą EN 60900 podczas pracy przy urządzeniu.
Parowanie z ELKO SmartHub
Aby korzystać z funkcji smart, urządzenie musi zostać sparowane z ELKO SmartHub:
- W aplikacji ELKO Smart wybierz opcję dodawania urządzenia.
- Możesz użyć skanowania kodu instalacyjnego (znajdującego się na urządzeniu) lub dodać urządzenie ręcznie.
- W trybie ręcznym należy krótko nacisnąć przycisk S/R (Setup/Reset) 3 razy (poniżej 0,5 s).
- Dioda LED zacznie migać na pomarańczowo, co oznacza tryb parowania.
- W aplikacji wybierz potwierdzenie migania diody i rozpocznij konfigurację.
Konfiguracja i obsługa
Po sparowaniu w aplikacji można:
- Zmienić ikonę urządzenia, nazwę oraz przypisaną lokalizację.
- Tworzyć harmonogramy czasowe (zależne od strefy czasowej).
- Tworzyć momenty (grupy akcji wykonywane jednocześnie).
- Tworzyć automatyzacje (np. włączanie światła po otwarciu drzwi, zależne od czujników lub warunków pogodowych).
Resetowanie urządzenia
Aby przywrócić ustawienia fabryczne:
- Krótko naciśnij przycisk S/R 3 razy (poniżej 0,5 s).
- Następnie naciśnij i przytrzymaj przycisk S/R przez ponad 10 sekund.
- Dioda LED zacznie migać na czerwono, a po zakończeniu resetu urządzenie zrestartuje się i zacznie migać na zielono.
Wskaźniki LED
- Miganie na pomarańczowo: Tryb parowania aktywny.
- Świecenie na zielono: Pomyślne sparowanie (przez kilka sekund).
- Miganie na czerwono: Tryb resetowania.
Dane techniczne
- Napięcie znamionowe: 220-240 V, 50/60 Hz
- Prąd znamionowy: 10 AX
- Protokół komunikacji: Zigbee 3.0
- Stopień ochrony: IP20
- Temperatura pracy: 0°C do 35°C
- Wymiary: 43 x 43 x 22 mm
Praktyczna pomoc
Typowe problemy
Urządzenie nie jest gotowe do parowania po usunięciu z aplikacji.
Urządzenie nie zostało poprawnie zresetowane. Wykonaj procedurę resetu do ustawień fabrycznych.
Dioda LED nie jest widoczna.
Jeśli moduł jest zainstalowany głęboko w puszce za przyciskiem, dioda statusu może być zasłonięta.
Przed użyciem
- Upewnij się, że posiadasz ELKO SmartHub.
- Przygotuj izolowany śrubokręt do obsługi przycisku S/R.
- Sprawdź, czy instalacja elektryczna jest odłączona od zasilania przed montażem.
- Upewnij się, że masz zainstalowaną aplikację ELKO Smart na telefonie.
- Sprawdź, czy obciążenie mieści się w dopuszczalnych parametrach (np. 2200W dla lamp żarowych).
Ilustracje i schematy
- Przycisk S/R (Setup/Reset) służy do parowania i resetowania urządzenia.
- Przycisk Test służy do ręcznego włączania/wyłączania przekaźnika bez użycia aplikacji.
- Zaciski L, N oraz 1 służą do podłączenia zasilania i odbiornika.
Zgodność modelu
- Wymaga przewodu neutralnego (Neutral conductor required).
- Obsługuje maksymalnie 10 przycisków mechanicznych.
- Wymaga ELKO SmartHub do działania w systemie smart.
