Instrukcja obsługi pompy wodnej 12V Aussie Traveller
Kompletny przewodnik po instalacji, obsłudze i konserwacji pompy wodnej 12V Aussie Traveller. Dowiedz się, jak poprawnie zamontować, podłączyć elektrycznie i serwisować pompę w swoim kamperze.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Pompa wodna Aussie Traveller 12V jest przeznaczona wyłącznie do użytku wewnątrz pojazdów rekreacyjnych (RV) w celu transferu wody pitnej. Urządzenie jest samossące i może pracować w trybie przerywanym lub ciągłym, pod warunkiem zachowania odpowiednich kryteriów pracy. Przed przystąpieniem do użytkowania należy bezwzględnie zapoznać się z instrukcją, w szczególności z sekcją dotyczącą instalacji hydraulicznej.
Instalacja
Montaż pompy powinien odbywać się na stabilnej, suchej powierzchni z zapewnioną odpowiednią wentylacją. Pompa może być montowana w dowolnej pozycji poziomej. W przypadku montażu pionowego, głowica pompy musi być skierowana w dół, aby w razie wycieku płyn nie dostał się do silnika.
Podłączenie hydrauliczne
- Zaleca się stosowanie elastycznych przewodów o długości co najmniej 450 mm, aby zminimalizować naprężenia i redukować hałas.
- Wymagane jest zastosowanie filtra siatkowego 50-mesh, aby zapobiec przedostawaniu się zanieczyszczeń do systemu.
- Nie zaleca się stosowania sztywnych rur do podłączenia portów wlotowych/wylotowych.
- Jeśli instalowany jest zawór zwrotny, jego ciśnienie otwarcia nie powinno przekraczać 2 psi (0.14 bar).
Podłączenie elektryczne
- Pompa wymaga dedykowanego obwodu zasilanego napięciem 12V DC.
- Należy zastosować bezpiecznik 10A oraz przewody o przekroju co najmniej #14 AWG (2.5mm²).
- Czerwony przewód pompy należy podłączyć do bieguna dodatniego (+), a czarny do ujemnego (-).
Obsługa
Pompa jest typu "on demand" – uruchamia się automatycznie po włączeniu zasilania i osiągnięciu odpowiedniego ciśnienia w wężu. Wyłącznik ciśnieniowy automatycznie zatrzymuje pompę po osiągnięciu zadanego ciśnienia wyłączenia. W przypadku pozostawienia pompy bez nadzoru, należy odłączyć zasilanie i zredukować ciśnienie w układzie.
Konserwacja i przechowywanie
W celu przygotowania pompy do długotrwałego przechowywania lub zimy, należy przepłukać system płynem niezamarzającym do instalacji RV. Przed ponownym użyciem system należy dokładnie przepłukać czystą wodą. Zaleca się okresową dezynfekcję systemu wodnego roztworem wybielacza (zgodnie z tabelą stężeń w instrukcji), szczególnie jeśli pompa nie była używana przez dłuższy czas.
Rozwiązywanie problemów
W przypadku problemów z działaniem pompy, należy najpierw odłączyć zasilanie i zredukować ciśnienie. Typowe problemy obejmują brak możliwości uruchomienia (sprawdź bezpiecznik i połączenia), brak zasysania (sprawdź szczelność węży i poziom wody) oraz wycieki (dokręć złącza lub wymień uszczelki).
Dane techniczne
Pompa dostępna jest w dwóch wariantach wydajności: 7.6LPM oraz 11.4LPM. Obie wersje wymagają zasilania 12V DC i posiadają zabezpieczenie 10A. Szczegółowe wymiary oraz parametry przepływu znajdują się w sekcji specyfikacji w pełnej instrukcji.
Praktyczna pomoc
Typowe problemy
Pompa nie włącza się
Sprawdź połączenia elektryczne, stan przewodów, bezpiecznik, napięcie (±10%) lub wyłącznik ciśnieniowy.
Pompa nie zasysa wody
Sprawdź poziom wody w zbiorniku, dokręć złącza (nieszczelności powietrza) lub usuń zatory z zaworów/przewodów.
Niskie ciśnienie lub przepływ
Sprawdź szczelność układu, zużycie membrany lub zaworów, oraz czy przewody nie są zagięte.
Wycieki
Dokręć luźne elementy złączne lub wymień uszczelki/pompę w przypadku degradacji uszczelnień.
Głośna praca
Upewnij się, że pompa jest zamontowana na sztywnej powierzchni, dokręć głowicę pompy i użyj elastycznych przewodów.
Przed użyciem
- Sprawdź szczelność całej instalacji hydraulicznej.
- Upewnij się, że zbiornik zawiera czystą wodę pitną.
- Sprawdź, czy wszystkie połączenia elektryczne są poprawne i zabezpieczone.
- Upewnij się, że pompa jest zamontowana na stabilnej powierzchni.
- Usuń zatyczki transportowe z portów pompy.
Parametry w praktyce
- 7.6LPM / 11.4LPM
- Maksymalna wydajność przepływu wody (litry na minutę).
- 50-mesh strainer
- Wymagany filtr siatkowy chroniący pompę przed zanieczyszczeniami.
Ilustracje i schematy

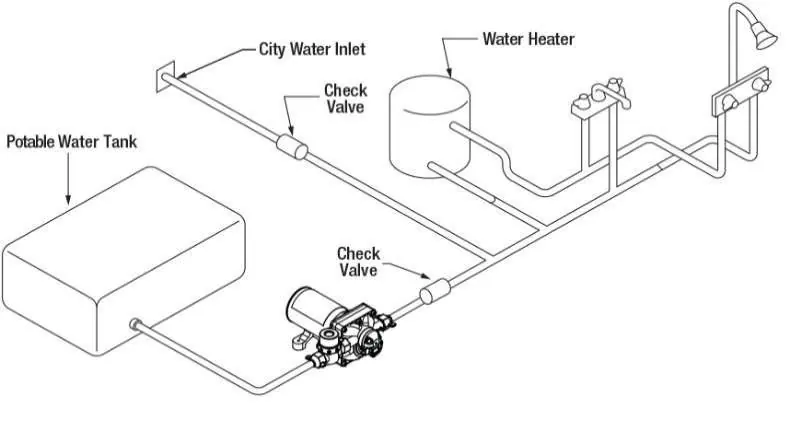

- Schemat instalacji hydraulicznej pokazuje prawidłowe podłączenie pompy do zbiornika wody, zaworów zwrotnych i instalacji w kamperze.
- Rysunki techniczne przedstawiają wymiary montażowe dla modeli 7.6LPM i 11.4LPM.
Zgodność modelu
- Tylko do użytku wewnątrz pomieszczeń.
- Nie używać do cieczy łatwopalnych lub żrących.
- Zalecane stosowanie elastycznych przewodów (min. 450mm) w celu redukcji wibracji.
