Instrukcja montażu ogrzewania postojowego Aussie Traveller 12V 2kW Diesel Heater

Najważniejsze informacje z instrukcji

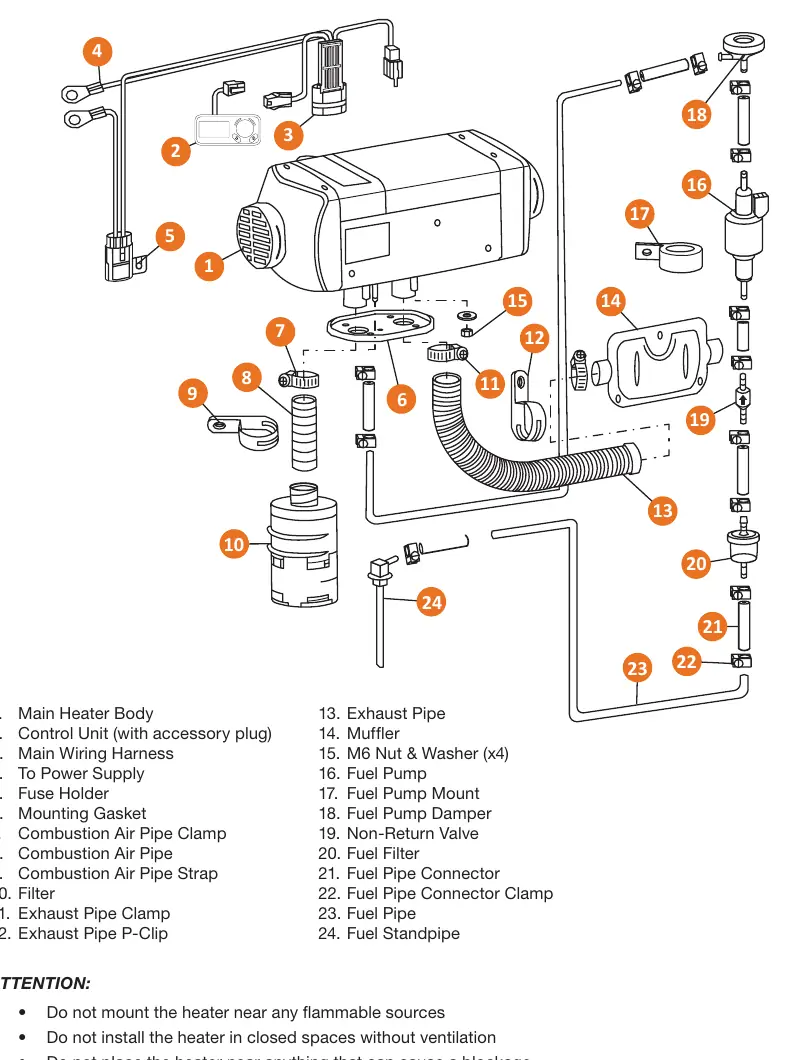

Niniejsza instrukcja zawiera wytyczne dotyczące montażu i instalacji ogrzewania postojowego Aussie Traveller 12V 2kW. Urządzenie jest przeznaczone do ogrzewania wnętrz pojazdów kempingowych i RV. Przed przystąpieniem do prac należy zapoznać się z wymogami dotyczącymi bezpieczeństwa, w tym zakazem montażu w pobliżu materiałów łatwopalnych oraz koniecznością zapewnienia odpowiedniej wentylacji.

Opis urządzenia i dane techniczne

Ogrzewanie jest sterowane mikroprocesorowo i wyposażone w funkcję automatycznej regulacji wysokości (do 5000 m n.p.m.).

• Moc wyjściowa: 2000W
• Napięcie: 12V
• Zużycie paliwa: 0.12–0.24 L/h
• Pobór mocy: 14–29W
• Waga: 2.6 kg
• Wymiary: 323 x 120 x 121 mm

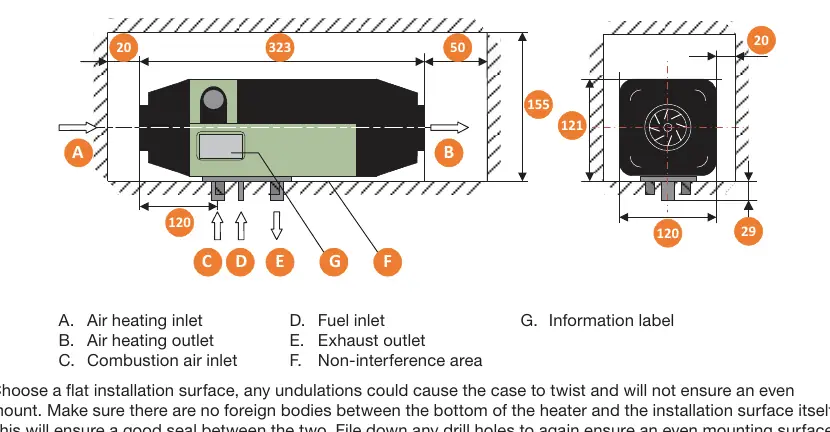

Instalacja głównego korpusu

Urządzenie powinno być zamontowane w miejscu łatwo dostępnym dla celów serwisowych. Należy zapewnić płaską powierzchnię montażową, aby uniknąć skręcenia obudowy. Jeśli powierzchnia montażowa jest cieńsza niż 1.5 mm, wymagane jest użycie płyty montażowej. Śruby M6 należy dokręcić z momentem 6Nm ±1Nm.

Instalacja układu paliwowego

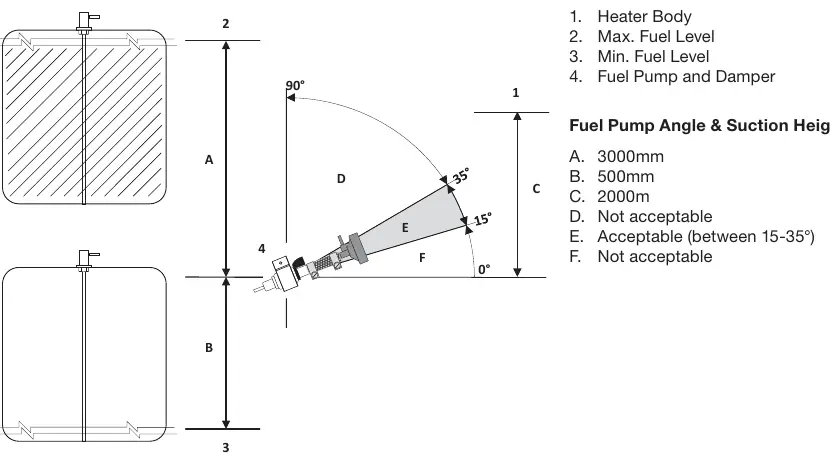

Pompa paliwa musi być zamontowana na uchwycie antywibracyjnym. Kluczowe jest zachowanie odpowiedniego kąta nachylenia pompy (15-35 stopni), aby uniknąć powstawania pęcherzyków powietrza w przewodzie. Przewód paliwowy powinien być prowadzony w górę w stronę pompy. Filtr paliwa, przewody i zaciski należy wymieniać co 2 lata.

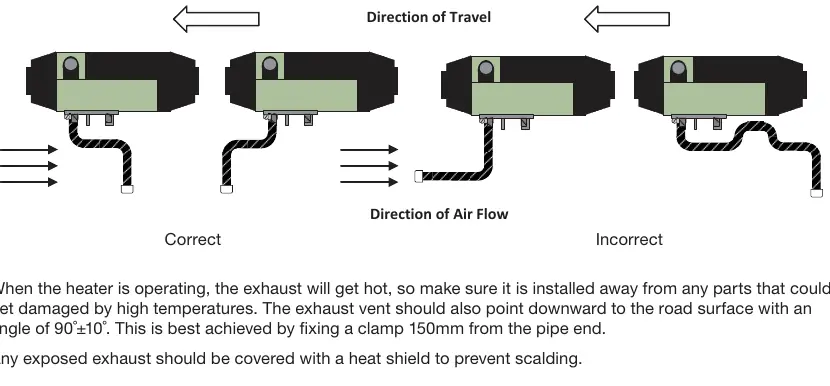

Instalacja układu wydechowego i dolotowego

Rura dolotowa powietrza do spalania oraz rura wydechowa muszą być wyprowadzone na zewnątrz pojazdu. Należy upewnić się, że spaliny nie mogą przedostać się do wnętrza pojazdu. Rury powinny być skierowane w dół i w stronę przeciwną do kierunku jazdy. Suma krzywizn rur nie powinna przekraczać 270 stopni, a promień gięcia nie może być mniejszy niż 50 mm.

Schemat elektryczny i podłączenie ECU

Główna wiązka przewodów łączy się z jednostką sterującą (ECU) poprzez złącze X6. Przewody zasilające (czerwony i brązowy 2.5mm²) należy podłączyć bezpośrednio do akumulatora pojazdu. Bezpiecznik dla instalacji 12V wynosi 20A. Wszystkie połączenia są zabezpieczone przed błędnym podłączeniem.

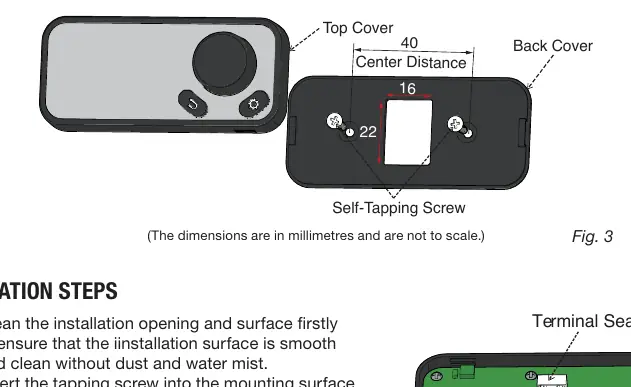

Montaż sterownika

Sterownik należy zamontować w miejscu widocznym dla kierowcy, chronionym przed wilgocią. Wymagany otwór montażowy to 16 x 22 mm. Podczas montażu należy unikać naprężeń przewodu sterownika. Nie wolno podłączać zasilania sterownika podczas spawania pojazdu.
