Instrukcja obsługi lodówki 12V Furrion Arctic 8 & 10 Cu. Ft.

Szybki przewodnik po instalacji, obsłudze i konserwacji lodówki 12V Furrion Arctic (modele FCR8DCDTA i FCR10DCDTA). Dowiedz się, jak podłączyć zasilanie, ustawić temperaturę i wymienić filtr.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Schemat części lodówki Strona 4 Schemat podłączenia elektrycznego Strona 7 Wymiana oświetlenia LED Strona 13

Najważniejsze informacje z instrukcji

Lodówka Furrion Arctic 12V jest przeznaczona do użytku w pojazdach rekreacyjnych (RV). Przed uruchomieniem urządzenia po transporcie, należy ustawić je w pozycji pionowej na co najmniej 4 godziny, aby olej w kompresorze ustabilizował się. Urządzenie wymaga stabilnego zasilania 12V DC i dedykowanego obwodu z bezpiecznikiem 15A.

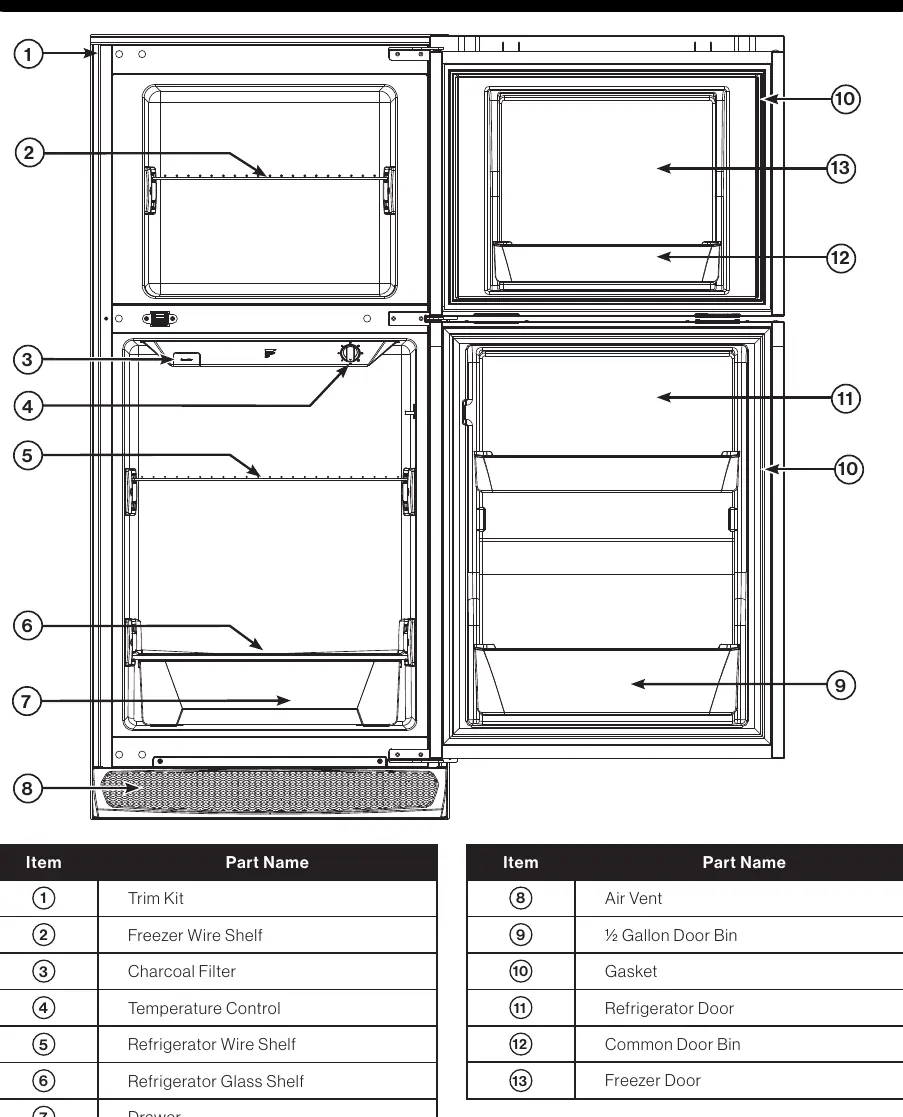

Opis urządzenia i elementy zestawu

Lodówka składa się z komory chłodziarki i zamrażarki. Główne elementy to:

Schemat części lodówki
Schemat części lodówki
  • Panel sterowania temperaturą (wewnątrz chłodziarki)
  • Filtr węglowy (wymienny)
  • Półki druciane i szklane
  • Szuflada
  • Oświetlenie LED
  • Zamek transportowy (Storage Lock)

Instalacja i przygotowanie

Urządzenie wymaga płaskiej powierzchni montażowej. Należy zapewnić 0" luzu po bokach i na górze oraz 1/4" luzu z tyłu dla kabli. Jeśli lodówka jest montowana na dywanie, należy podłożyć deskę, aby uniknąć przegrzania kompresora. Szafka musi być wypoziomowana.

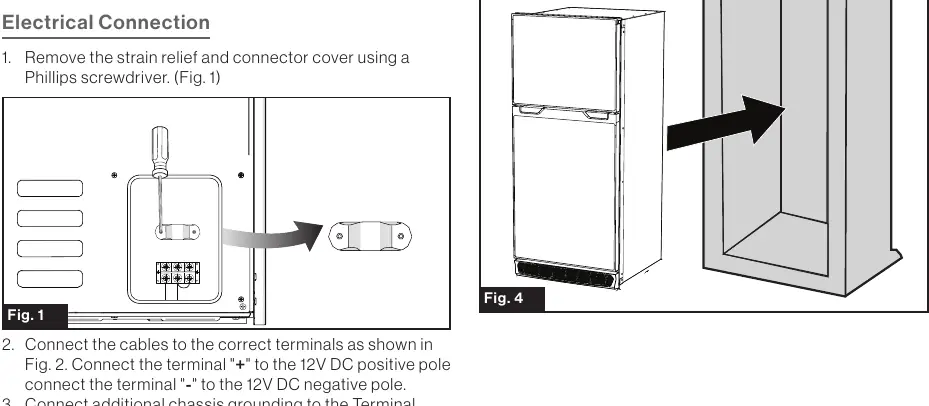

Podłączenie elektryczne

Lodówka wymaga zasilania 10.5 - 17V DC. Należy użyć dedykowanego obwodu z bezpiecznikiem minimum 15A. Producent zaleca stosowanie Furrion Power Center (FCVSWC42A lub FCVSWC54A) oraz baterii litowej (FB12I10C). Przewody należy dobrać zgodnie z tabelami w instrukcji w zależności od długości połączenia (np. dla 15 stóp zalecane 10AWG).

Schemat podłączenia elektrycznego
Schemat podłączenia elektrycznego

Obsługa i sterowanie

Pokrętło temperatury znajduje się wewnątrz chłodziarki. Ustawienie "Max" służy do szybkiego schłodzenia po włożeniu dużej ilości żywności. Tryb "OFF GRID" służy do maksymalizacji żywotności baterii podczas postoju bez zasilania zewnętrznego. W przypadku utraty zasilania, lodówka automatycznie wznawia pracę po 3-5 minutach.

Czyszczenie i konserwacja

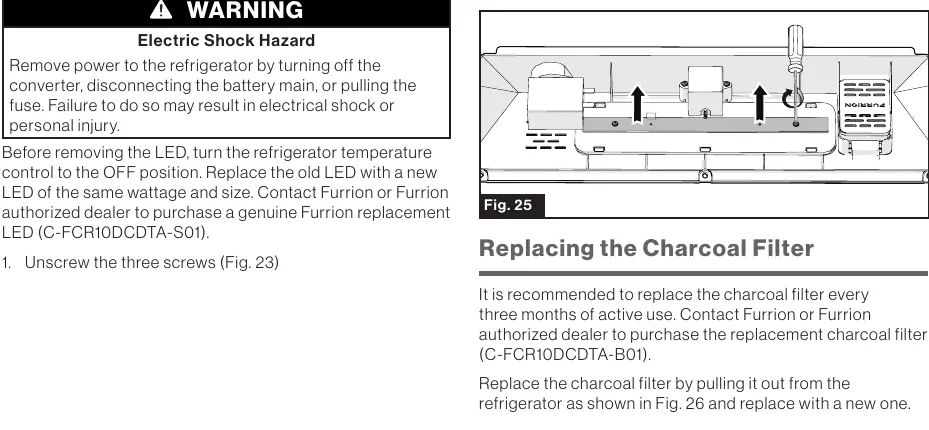

Wymiana oświetlenia LED
Wymiana oświetlenia LED
  • Wnętrze: Czyścić w razie potrzeby przy użyciu łagodnych detergentów.
  • Filtr węglowy: Zaleca się wymianę co 3 miesiące aktywnego użytkowania.
  • Oświetlenie LED: Wymiana wymaga odłączenia zasilania i odkręcenia osłony.
  • Panele drzwi: Można wymieniać na inne kolory (dostępne w ofercie Furrion).

Rozwiązywanie problemów

W przypadku problemów z działaniem, sprawdź najpierw bezpiecznik, ustawienie pokrętła temperatury oraz napięcie baterii (powinno wynosić min. 10.5V pod obciążeniem). Jeśli lodówka wibruje, upewnij się, że stoi na równej powierzchni.

Informacje o producencie

Furrion

Profil marki
Strona producenta https://furrion.com Wsparcie https://lippert.com/support Manuale producenta https://lippert.com/support

Praktyczna pomoc

Typowe problemy

Lodówka nie działa

Sprawdź, czy bezpiecznik nie jest przepalony, czy pokrętło temperatury nie jest w pozycji OFF oraz czy napięcie baterii wynosi min. 10.5V.

Kompresor często się włącza

Sprawdź, czy drzwi są szczelne, czy temperatura otoczenia nie jest zbyt wysoka i czy pokrętło temperatury jest ustawione prawidłowo.

Woda lub lód wewnątrz

Upewnij się, że drzwi są domknięte i nie są zbyt często otwierane. Sprawdź, czy ustawienie temperatury nie jest zbyt niskie.

Przed użyciem

  • Ustaw lodówkę pionowo na min. 4 godziny przed uruchomieniem.
  • Sprawdź, czy napięcie zasilania mieści się w zakresie 10.5-17V DC.
  • Upewnij się, że obwód jest zabezpieczony bezpiecznikiem 15A.
  • Sprawdź, czy powierzchnia montażowa jest wypoziomowana.
  • Usuń materiały opakowaniowe z wnętrza.

Parametry w praktyce

Napięcie zasilania
12V DC (zakres 10.5V - 17V).
Zakres temperatur (lodówka)
+2°C do +8°C.
Zakres temperatur (zamrażarka)
-6°C do -18°C.

Ilustracje i schematy

  • Schemat elektryczny pokazuje podłączenie zasilania 12V DC, bezpiecznika, termostatu i wentylatora chłodzącego.
  • Rysunki montażowe pokazują sposób mocowania lodówki w szafce oraz montażu paneli drzwiowych.

Zgodność modelu

  • Zalecane zasilanie: Furrion Power Center (FCVSWC42A lub FCVSWC54A) i bateria litowa (FB12I10C).
