Instrukcja obsługi wentylatora dachowego Furrion 14" 12V
Szybki przewodnik po instalacji i obsłudze wentylatora dachowego Furrion 14" 12V. Dowiedz się, jak zamontować urządzenie, podłączyć zasilanie, korzystać z pilota i panelu sterowania oraz dbać o konserwację.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Wentylator dachowy Furrion 14" 12V to urządzenie przeznaczone do wentylacji pojazdów rekreacyjnych (RV). Wymaga zasilania 12V DC (10-14.6V) i otworu montażowego o wymiarach 14" x 14" (356mm x 356mm). Urządzenie wyposażone jest w elektroniczną pokrywę, pilot zdalnego sterowania oraz czujnik deszczu.
Instalacja wentylatora
Instalacja może odbyć się w istniejącym otworze lub poprzez wykonanie nowego. Przed montażem należy upewnić się, że w dachu nie ma przeszkód (przewodów, rur).

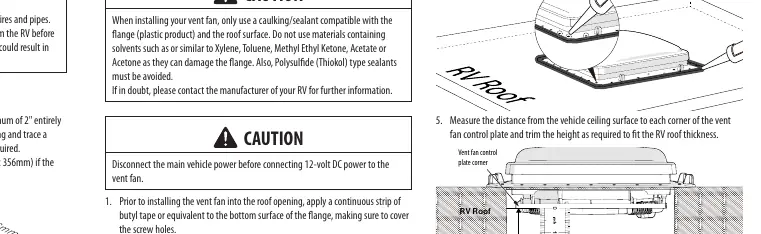

Przygotowanie i montaż
- Usuń stary wentylator i oczyść powierzchnię z pozostałości uszczelniacza na minimum 2 cale wokół otworu.
- W przypadku nowego otworu, upewnij się, że znajduje się on między elementami wzmacniającymi dachu.
- Nałóż taśmę butylową na spód kołnierza wentylatora, aby zapewnić szczelność.
- Umieść wentylator w otworze tak, aby zawias pokrywy był skierowany do przodu pojazdu.
- Przykręć kołnierz do dachu za pomocą 18 śrub samowiercących. Nie dokręcaj zbyt mocno, aby nie pęknął plastik.
- Nałóż uszczelniacz wokół zewnętrznej krawędzi kołnierza oraz na łby śrub.

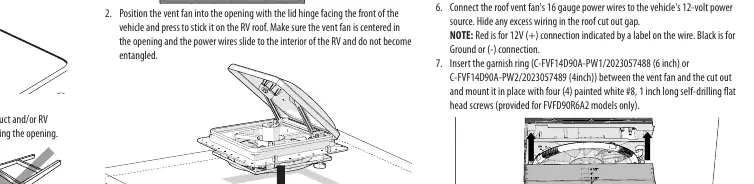

Podłączenie elektryczne
Wentylator wymaga zasilania 12V DC. Czerwony przewód to 12V (+), czarny to masa (-). Nadmiar przewodów należy ukryć w otworze dachowym.
Obsługa urządzenia
Wentylator można obsługiwać za pomocą panelu na urządzeniu lub dołączonego pilota.

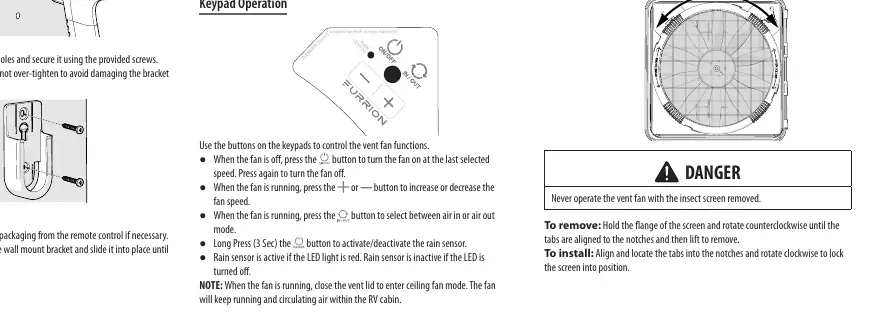

Obsługa ręczna i panel
- Włączanie/Wyłączanie: Użyj przycisku na panelu.
- Prędkość: Przyciski +/- regulują prędkość wentylatora.
- Tryb: Przycisk trybu pozwala wybrać nawiew (air in) lub wywiew (air out).
- Czujnik deszczu: Przytrzymanie przycisku przez 3 sekundy aktywuje/dezaktywuje czujnik deszczu (czerwona dioda LED oznacza aktywny czujnik).
- Ręczne otwieranie pokrywy: W razie braku zasilania, pociągnij pokrętło, aby odblokować, a następnie obróć, aby otworzyć lub zamknąć pokrywę.
Pilot zdalnego sterowania
Pilot umożliwia zdalne włączanie/wyłączanie, sterowanie prędkością, zmianę kierunku przepływu powietrza oraz otwieranie/zamykanie pokrywy.
Konserwacja i czyszczenie
Regularne czyszczenie zapewnia trwałość urządzenia. Używaj wyłącznie łagodnego detergentu i wody. Unikaj środków chemicznych na bazie rozpuszczalników, które mogą uszkodzić polimery.
Czyszczenie moustiquaire
Aby wyczyścić siatkę przeciw owadom:
- Wyłącz zasilanie 12V.
- Chwyć kołnierz siatki i obróć w kierunku przeciwnym do ruchu wskazówek zegara, aż wypustki zrównają się z wycięciami.
- Zdejmij siatkę i umyj ją.
- Aby zamontować, dopasuj wypustki do wycięć i obróć zgodnie z ruchem wskazówek zegara, aż zablokuje się na miejscu.
Informacje o producencie
Furrion
Praktyczna pomoc
Typowe problemy
Wentylator nie działa
Sprawdź zasilanie 12V (10-14.6V) oraz bezpiecznik w pojeździe.
Pokrywa nie otwiera się automatycznie
Użyj pokrętła do ręcznego otwarcia pokrywy w razie awarii zasilania lub zablokowania mechanizmu.
Czujnik deszczu nie reaguje
Upewnij się, że funkcja czujnika deszczu jest aktywna (dioda LED powinna świecić na czerwono).
Przed użyciem
- Sprawdź, czy napięcie zasilania wynosi 12V DC.
- Upewnij się, że otwór w dachu ma wymiary 14" x 14" (356mm x 356mm).
- Dobierz odpowiedni pierścień wykończeniowy (garnish ring) do grubości dachu (4" lub 6").
- Przygotuj taśmę butylową do uszczelnienia kołnierza.
- Upewnij się, że w dachu nie ma przewodów ani rur w miejscu cięcia.
Parametry w praktyce
- Napięcie wejściowe
- 12V DC (zakres 10-14.6V). Wymaga stabilnego zasilania.
- Wymiary otworu
- 14" x 14" (356mm x 356mm) to standardowy wymiar montażowy.
Ilustracje i schematy
- Schemat instalacji: Pokazuje montaż kołnierza, uszczelnienie taśmą butylową i przykręcanie śrub.
- Schemat sterowania: Wyjaśnia przyciski na pilocie i panelu (włączanie, prędkość, kierunek, czujnik deszczu).
Zgodność modelu
- Wymaga otworu dachowego 14" x 14".
- Wymaga zasilania 12V DC.
- Kompatybilny z dachami o grubości od 2" do 7" w zależności od użytego pierścienia wykończeniowego.
