Instrukcja obsługi lodówki Furrion Everchill 17 Cu. ft. 12V French Doors
Szybki przewodnik po instrukcji serwisowej lodówki Furrion Everchill 17 Cu. ft. 12V (model BCD-455WTE-B-04H). Znajdziesz tu informacje o wymaganiach zasilania, schematach połączeń, konserwacji oraz rozwiązywaniu problemów.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy lodówki Furrion Everchill 17 Cu. ft. 12V (model BCD-455WTE-B-04H). Dokument zawiera wytyczne dotyczące bezpieczeństwa, instalacji elektrycznej, konserwacji oraz diagnostyki usterek. Urządzenie jest przeznaczone do użytku w pojazdach rekreacyjnych (RV).
Bezpieczeństwo
- Zawsze używaj ochrony oczu podczas prac serwisowych lub instalacyjnych.
- Nie blokuj otworów wentylacyjnych.
- Nie instaluj urządzenia w pobliżu źródeł ciepła (grzejniki, piece).
- Nie używaj urządzeń mechanicznych do przyspieszania procesu rozmrażania.
- W przypadku uszkodzenia przewodu zasilającego, musi on zostać wymieniony przez wykwalifikowany serwis.
- Urządzenie zawiera czynnik chłodniczy R600a – zachowaj ostrożność, aby nie uszkodzić układu chłodniczego.
Wymagania dotyczące zasilania
Lodówka jest urządzeniem klasy III i musi być zasilana bezpiecznym, bardzo niskim napięciem (12V DC). Nie podłączaj urządzenia do zasilania prądem zmiennym (AC).
- Wymagane jest zastosowanie wyłącznika automatycznego do pełnego odłączenia urządzenia.
- Przekrój przewodu musi być dobrany do jego długości: 14 AWG (3.2 stopy), 13 AWG (8 stóp), 12 AWG (13 stóp), 10 AWG (20 stóp), 8 AWG (33 stopy), 6 AWG (50 stóp).
- Zaleca się stosowanie przewodu 13 AWG lub większego.
- Podłączenie: Terminal 1 (dodatni +), Terminal 2 (ujemny -), Terminal 3 (GND - uziemienie do podwozia RV).
Konserwacja i czyszczenie
- Czyść urządzenie wilgotną szmatką. Nie używaj detergentów ściernych, kwasów, benzyny ani myjek wysokociśnieniowych.
- Regularnie usuwaj kurz z tylnego panelu i płyt bocznych.
- Po czyszczeniu uszczelki drzwi, upewnij się, że jest ona poprawnie osadzona w rowku.
Lista części zamiennych

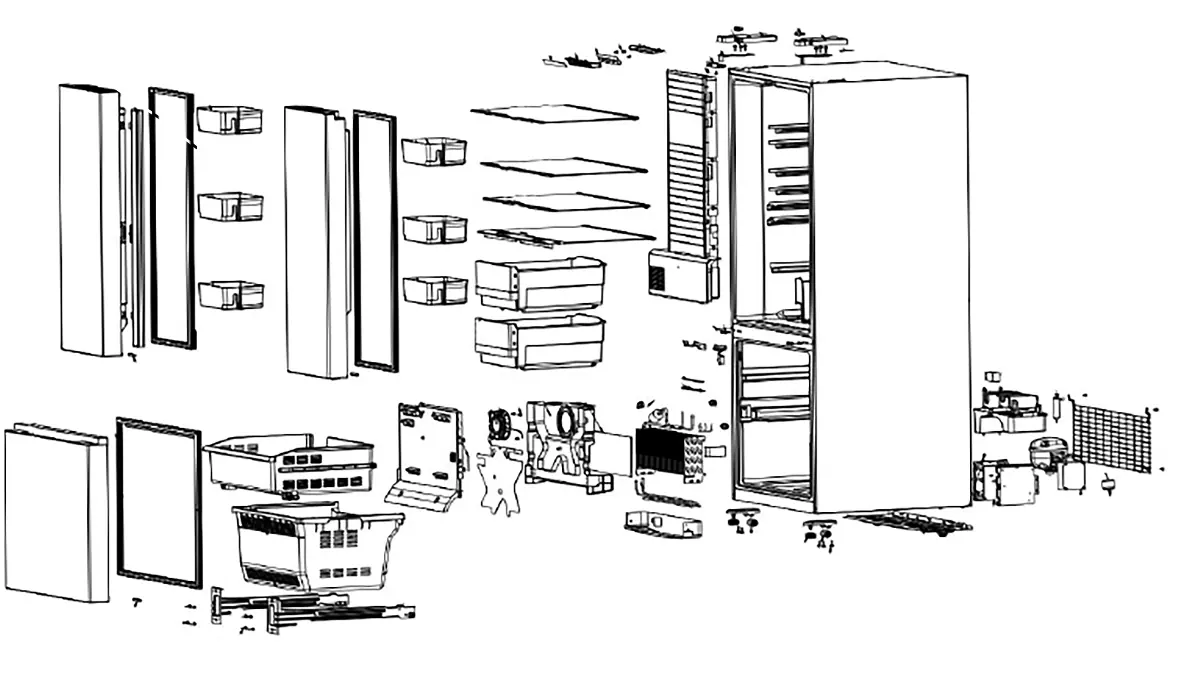

Instrukcja zawiera szczegółowy schemat budowy lodówki wraz z listą części zamiennych, takich jak: zespoły drzwi, półki, szuflady na warzywa, wentylator zamrażarki, panel sterowania oraz sprężarka.
Rozwiązywanie problemów
W przypadku problemów z działaniem, sprawdź najpierw:
- Czy lodówka jest podłączona do zasilania i czy bezpiecznik jest sprawny.
- Czy ustawienia temperatury są poprawne.
- Czy drzwi są szczelnie zamknięte (sprawdź uszczelkę).
- Czy lodówka jest wypoziomowana i nie dotyka ścian.
Dane techniczne
- Napięcie znamionowe: DC 12V
- Prąd znamionowy: 14.5A
- Czynnik chłodniczy: R600a (2.3oz)
- Moc oświetlenia LED: 1W
- Moc rozmrażania: 120W
- Waga netto: 187 lb (85kg)
Informacje o producencie
Furrion
Praktyczna pomoc
Typowe problemy
Lodówka nie działa
Sprawdź, czy urządzenie jest podłączone do zasilania oraz czy bezpiecznik nie jest przepalony.
Komory są zbyt ciepłe
Sprawdź ustawienia temperatury, upewnij się, że drzwi nie są często otwierane i że uszczelka drzwi jest szczelna.
Wibracje lub hałas
Wypoziomuj lodówkę i upewnij się, że nie dotyka ona ścian.
Wilgoć wewnątrz lodówki
Częste otwieranie drzwi w gorące i wilgotne dni powoduje kondensację. Ogranicz otwieranie drzwi.
Przed użyciem
- Upewnij się, że zasilanie to 12V DC.
- Dobierz przekrój przewodu zasilającego zgodnie z tabelą w instrukcji (zależnie od długości).
- Upewnij się, że otwory wentylacyjne nie są zablokowane.
- Wypoziomuj urządzenie przed uruchomieniem.
- Podłącz terminal GND bezpośrednio do podwozia RV.
Ilustracje i schematy
- Schemat połączeń (Fig. 1) pokazuje podłączenie terminali 1 (+), 2 (-) oraz 3 (GND) do zasilania 12V DC.
Zgodność modelu
- Urządzenie przeznaczone wyłącznie do pojazdów rekreacyjnych (RV).
- Nie podłączać do zasilania AC.
