Niniejszy dokument jest oficjalnym katalogiem części zamiennych dla ogrzewania wodnego Autoterm Flow 14D. Służy on do identyfikacji komponentów niezbędnych podczas instalacji, naprawy oraz konserwacji urządzenia. Katalog zawiera schematy oraz szczegółowe tabele z numerami części, które ułatwiają zamawianie zamienników u producenta.
Zawartość zestawu instalacyjnego

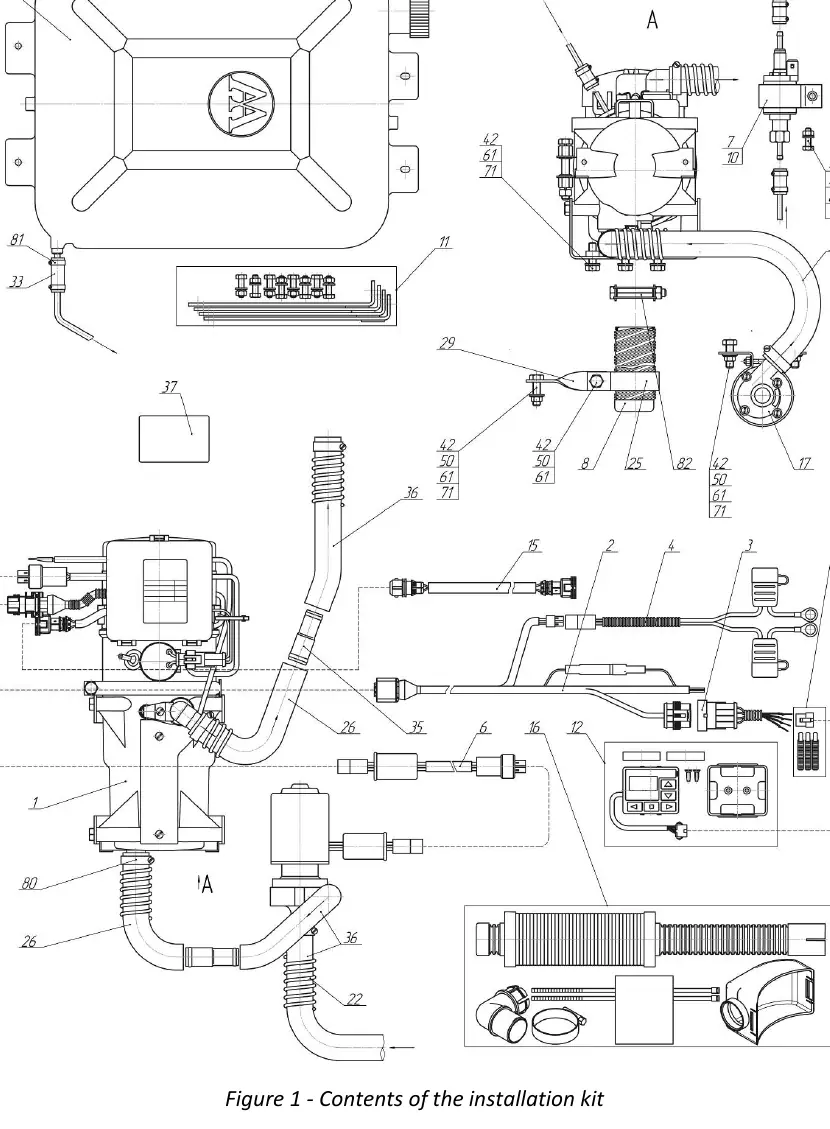

Rysunek 1 oraz Tabela 1 przedstawiają kompletny zestaw instalacyjny. Znajdziesz tam elementy takie jak wiązki przewodów, pompa paliwa, pompa cieczy, zbiornik paliwa oraz elementy montażowe. Przed przystąpieniem do prac upewnij się, że posiadasz wszystkie niezbędne komponenty zgodne z Twoim modelem (ASSY 4810, 4815, 5255).

Schemat części zamiennych ogrzewania

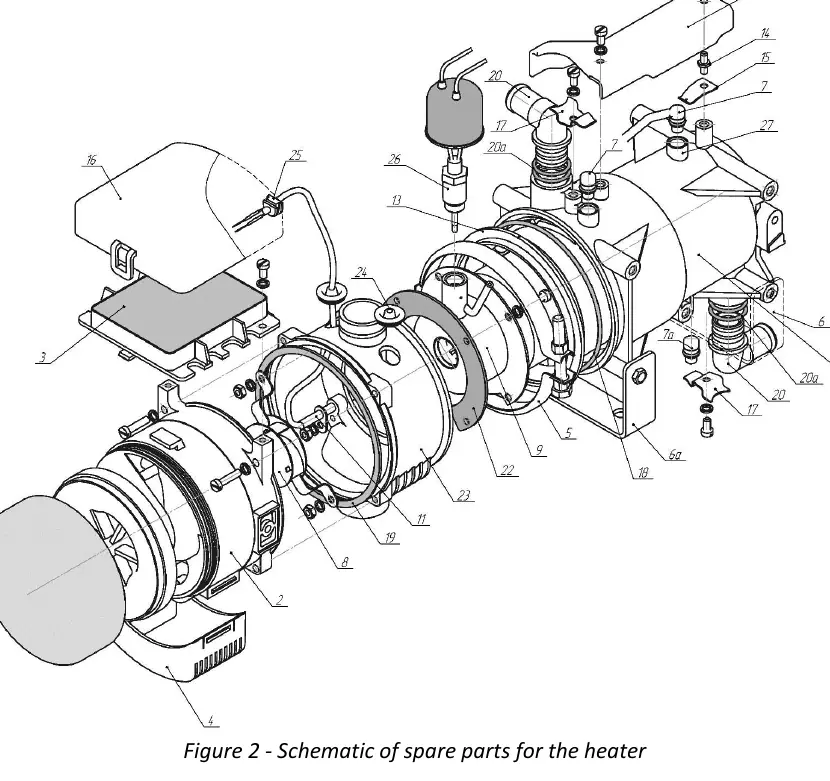

Rysunek 2 oraz Tabela 2 zawierają szczegółowy schemat budowy samego urządzenia grzewczego. Pozwala to na precyzyjne zlokalizowanie uszkodzonych elementów, takich jak świeca żarowa, komora spalania, czujniki czy uszczelki, i zamówienie odpowiedniego zamiennika.

Jak korzystać z katalogu
- Zidentyfikuj, czy szukasz części z zestawu montażowego (Rysunek 1) czy części wewnętrznych urządzenia (Rysunek 2).
- Znajdź numer części na odpowiednim schemacie.
- Sprawdź w tabeli numer katalogowy (ASSY) oraz uwagi dotyczące napięcia (12V/24V), jeśli są wymagane.
- Użyj tych danych do zamówienia części u producenta lub dystrybutora.
Kontakt z producentem
W przypadku pytań technicznych lub problemów z zamówieniem części, skontaktuj się z działem wsparcia technicznego pod adresem [email protected] lub z działem gwarancji pod adresem [email protected]. Więcej informacji znajdziesz na stronie www.autoterm.com.
Oficjalne zasoby z instrukcji
Praktyczna pomoc
Typowe problemy
Zidentyfikuj część na schemacie (Rysunek 2) i znajdź jej numer w Tabeli 2.
Sprawdź zawartość zestawu na Rysunku 1 i porównaj z Tabelą 1, aby zamówić brakujący element.
Przed użyciem
- Zidentyfikuj model urządzenia (Flow 14D).
- Określ, czy potrzebujesz części z zestawu instalacyjnego (Rysunek 1) czy części wewnętrznych ogrzewania (Rysunek 2).
- Sprawdź napięcie zasilania (12V lub 24V) dla odpowiednich komponentów (np. pompa paliwa, pompa cieczy).
Ilustracje i schematy
- Rysunek 1 przedstawia wszystkie elementy wchodzące w skład zestawu instalacyjnego.
- Rysunek 2 pokazuje rozbicie ogrzewania na poszczególne części zamienne.
Zgodność modelu
- Części mogą różnić się w zależności od napięcia (12V/24V).
- Katalog obejmuje warianty Flow 14D (ASSY 4810, 4815, 5255).
