Instrukcja obsługi szlifierki mimośrodowej Bauer 1712E-B 5"
Szybki przewodnik po instrukcji obsługi szlifierki mimośrodowej Bauer 1712E-B 5". Dowiedz się, jak bezpiecznie montować, używać i konserwować urządzenie oraz rozwiązywać typowe problemy techniczne.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Szlifierka Bauer 1712E-B to narzędzie elektryczne 120V. Instrukcja obejmuje zasady bezpieczeństwa, montaż pojemnika na pył, obsługę oraz konserwację. str. 1, 7, 9
Najważniejsze czynności
- Opróżniaj pojemnik na pył co najmniej co 10 minut podczas pracy. str. 9
- Przed użyciem sprawdź stan przewodu i obudowy. str. 10
Pierwsze uruchomienie
- Podłącz do zasilania, naciśnij przycisk 'I' na przełączniku, ustaw prędkość pokrętłem. str. 9
Problemy i rozwiązania
Narzędzie nie startuje
Sprawdź zasilanie, przewód i wyłącznik termiczny.
str. 11Konserwacja i reset
- Jeśli narzędzie się przegrzało, wyłącz je, pozwól ostygnąć i naciśnij przycisk resetu (jeśli wyposażono). str. 11
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasilanie | 120VAC / 60Hz / 2.8A | Wymagane parametry prądu. | str. 7 |
| Prędkość | 3000-13000/min | Prędkość bez obciążenia. | str. 7 |
Gdzie szukać w PDF
- Strona tytułowa str. 1
- Specyfikacje i montaż str. 7
- Rozwiązywanie problemów str. 11
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Szlifierka mimośrodowa Bauer 1712E-B jest narzędziem elektrycznym przeznaczonym do szlifowania. Przed użyciem należy bezwzględnie zapoznać się z sekcją dotyczącą bezpieczeństwa. Urządzenie wymaga zasilania 120V i powinno być używane z odpowiednim wyposażeniem ochronnym, takim jak okulary ochronne i maska przeciwpyłowa.
Montaż i przygotowanie
Montaż urządzenia jest prosty i ogranicza się głównie do pojemnika na pył:
- Pojemnik na pył: Wsuń pojemnik na pył na wylot (Dust Chute) znajdujący się z tyłu szlifierki, dociskając go mocno. Aby go zdjąć, delikatnie obróć i odłącz od wylotu.
- Przygotowanie miejsca pracy: Upewnij się, że obszar roboczy jest czysty i dobrze oświetlony. Zabezpiecz obrabiany przedmiot za pomocą imadła lub zacisków.
Obsługa urządzenia
Przed podłączeniem do zasilania upewnij się, że przełącznik znajduje się w pozycji wyłączonej (O).
- Włączanie/Wyłączanie: Użyj przełącznika zasilania (Power Switch). Naciśnij "I", aby włączyć, i "O", aby wyłączyć.
- Regulacja prędkości: Użyj pokrętła regulacji prędkości (Speed Control Dial) w zależności od potrzeb.
- Technika pracy: Trzymaj narzędzie pewnie obiema rękami. Po osiągnięciu pełnej prędkości delikatnie przyłóż szlifierkę do obrabianego materiału. Nie wywieraj nadmiernego nacisku – pozwól narzędziu wykonać pracę.
Konserwacja i bezpieczeństwo
Regularna konserwacja jest kluczowa dla trwałości narzędzia:
- Czyszczenie: Po każdym użyciu opróżnij pojemnik na pył i przetrzyj zewnętrzne powierzchnie czystą szmatką. Okresowo przedmuchuj otwory wentylacyjne silnika suchym sprężonym powietrzem.
- Ostrzeżenie o pyłach: Pył szlifierski może ulec samozapłonowi. Opróżniaj pojemnik na pył często (przynajmniej co 10 minut) i przechowuj pył w metalowym pojemniku z hermetyczną pokrywą.
- Kontrola przed użyciem: Zawsze sprawdzaj stan przewodu zasilającego, obudowy oraz czy nie ma luźnych elementów.
Praktyczna pomoc
Typowe problemy
Narzędzie nie uruchamia się
Sprawdź, czy przewód jest podłączony, czy w gniazdku jest zasilanie, czy bezpiecznik nie został wyłączony oraz czy nie zadziałał wyłącznik termiczny (pozwól narzędziu ostygnąć).
Narzędzie pracuje wolno

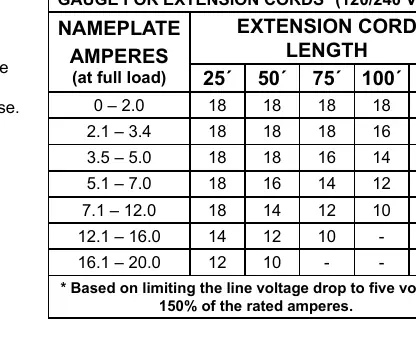

Nie dociskaj narzędzia zbyt mocno. Jeśli używasz przedłużacza, upewnij się, że ma odpowiednią średnicę przewodu lub wyeliminuj go.
Przegrzewanie się
Sprawdź, czy otwory wentylacyjne nie są zablokowane. Nie forsuj narzędzia i unikaj zbyt długich lub cienkich przedłużaczy.
Przed użyciem
- Sprawdź stan przewodu zasilającego i wtyczki.
- Upewnij się, że wszystkie elementy są dokręcone.
- Sprawdź, czy tarcza szlifierska jest poprawnie zamontowana (otwory muszą się pokrywać).
- Załóż okulary ochronne i maskę przeciwpyłową.
- Opróżnij pojemnik na pył przed rozpoczęciem pracy.
Parametry w praktyce
- 120VAC / 60Hz / 2.8A
- Parametry zasilania elektrycznego.
- 3000-13000/min
- Zakres prędkości obrotowej bez obciążenia.
Ilustracje i schematy

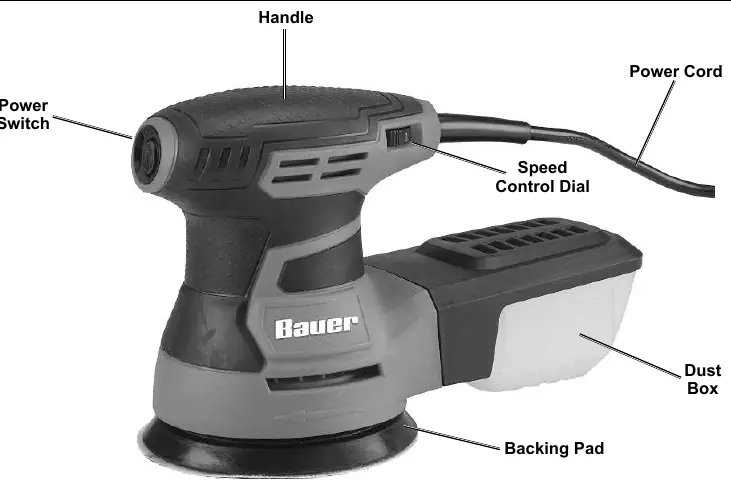

- Pojemnik na pył montuje się na wylocie z tyłu urządzenia.
- Przełącznik zasilania znajduje się w górnej części obudowy.
- Pokrętło regulacji prędkości znajduje się w pobliżu przewodu zasilającego.
Zgodność modelu
- Wymaga gniazdka 120V.
- Używaj tylko tarcz szlifierskich o średnicy 5 cali z 8 otworami.
