Instrukcja obsługi wkrętarki udarowej Bauer 1781C-B1
Szybki przewodnik po instrukcji obsługi wkrętarki udarowej Bauer 1781C-B1. Dowiedz się, jak bezpiecznie używać urządzenia, ładować akumulator, wymieniać akcesoria i konserwować narzędzie.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Wkrętarka udarowa Bauer 1781C-B1 to narzędzie akumulatorowe 20V z uchwytem 1/4 cala. Instrukcja obejmuje zasady bezpieczeństwa, ładowanie akumulatora, montaż akcesoriów oraz obsługę przełącznika kierunku obrotów. str. 1, 7, 9
Najważniejsze czynności
- Wymiana akcesoriów str. 8
- Zmiana kierunku obrotów str. 9
Pierwsze uruchomienie
- Naładuj akumulator przed użyciem. str. 8
Problemy i rozwiązania
Narzędzie nie działa
Sprawdź naładowanie akumulatora i pozycję przełącznika kierunku (czy nie jest w pozycji blokady).
str. 9Konserwacja i reset
- Wyczyść narzędzie po użyciu i sprawdź stan techniczny przed każdym użyciem. str. 10
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 20V | Napięcie zasilania | str. 7 |
| Prędkość | 0-2900 RPM | Prędkość bez obciążenia | str. 7 |
Gdzie szukać w PDF
- Bezpieczeństwo str. 2, 3, 4, 5
- Specyfikacja i funkcje str. 7
- Konserwacja str. 10

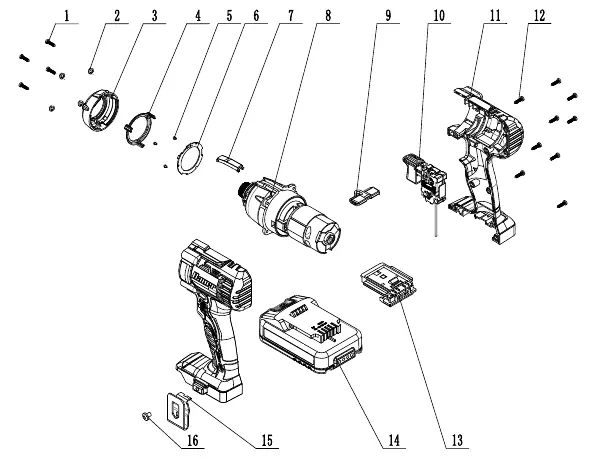

- Lista części str. 11
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Wkrętarka udarowa Bauer 1781C-B1 to narzędzie akumulatorowe 20V przeznaczone do wkręcania i wykręcania elementów złącznych. Przed przystąpieniem do pracy należy bezwzględnie zapoznać się z zasadami bezpieczeństwa zawartymi w instrukcji, w tym z ostrzeżeniami dotyczącymi akumulatorów litowo-jonowych, które mogą wybuchnąć lub zapalić się w przypadku niewłaściwego traktowania.
Opis urządzenia
Urządzenie wyposażone jest w uchwyt sześciokątny 1/4 cala, przełącznik kierunku obrotów (z funkcją blokady spustu), spust o zmiennej prędkości oraz wbudowane światła robocze. Zasilane jest akumulatorem 20V systemu Bauer.
Przygotowanie do pracy
- Ładowanie akumulatora: Przed pierwszym użyciem należy naładować akumulator zgodnie z instrukcją dołączoną do ładowarki.
- Montaż akcesoriów: Aby zamontować bit, należy pociągnąć kołnierz uchwytu do przodu, włożyć akcesorium z chwytem sześciokątnym 1/4 cala, a następnie zwolnić kołnierz. Upewnij się, że bit jest stabilnie osadzony.
- Zaczep do paska: Można go zamontować po dowolnej stronie rękojeści za pomocą dołączonej śruby.
- Miejsce pracy: Upewnij się, że obszar pracy jest czysty, dobrze oświetlony i wolny od dzieci oraz zwierząt.
Obsługa
Przed zmianą bitów lub odłożeniem narzędzia należy ustawić przełącznik kierunku w pozycji środkowej (blokada spustu).
- Kierunek obrotów: Przełącznik po prawej stronie (strzałka do przodu) służy do obrotów w prawo (dokręcanie). Przełącznik po lewej stronie (strzałka do tyłu) służy do obrotów w lewo (odkręcanie).
- Uruchamianie: Naciśnij spust, aby uruchomić narzędzie. Prędkość obrotowa jest regulowana siłą nacisku na spust.
- Światła robocze: Włączają się automatycznie po naciśnięciu spustu i gasną kilka sekund po jego zwolnieniu.
Konserwacja i czyszczenie
- Przed każdym użyciem: Sprawdź stan narzędzia pod kątem pęknięć, luźnych części lub uszkodzeń akumulatora.
- Po użyciu: Wytrzyj zewnętrzne powierzchnie czystą szmatką.
- Przechowywanie: Przechowuj narzędzie, akumulator i ładowarkę w suchym, zamkniętym pomieszczeniu, poza zasięgiem dzieci i z dala od metalowych przedmiotów, które mogłyby spowodować zwarcie styków akumulatora.
- Utylizacja: Akumulatory litowo-jonowe muszą być poddane recyklingowi lub zutylizowane zgodnie z lokalnymi przepisami.
Praktyczna pomoc
Typowe problemy
Wkrętarka nie uruchamia się
Sprawdź, czy akumulator jest naładowany i poprawnie włożony. Upewnij się, że przełącznik kierunku obrotów nie znajduje się w pozycji środkowej (blokada).
Bit wypada z uchwytu
Upewnij się, że używasz bitów z chwytem sześciokątnym 1/4 cala przeznaczonych do pracy udarowej i że kołnierz uchwytu został poprawnie zwolniony po włożeniu bitu.
Przed użyciem
- Naładuj akumulator przed pierwszym użyciem.
- Sprawdź stan techniczny narzędzia (brak pęknięć, luźnych części).
- Upewnij się, że przełącznik kierunku jest w pozycji środkowej (blokada) przed wymianą akcesoriów.
- Załóż okulary ochronne.
- Zabezpiecz obrabiany przedmiot w imadle lub za pomocą zacisków.
Ilustracje i schematy

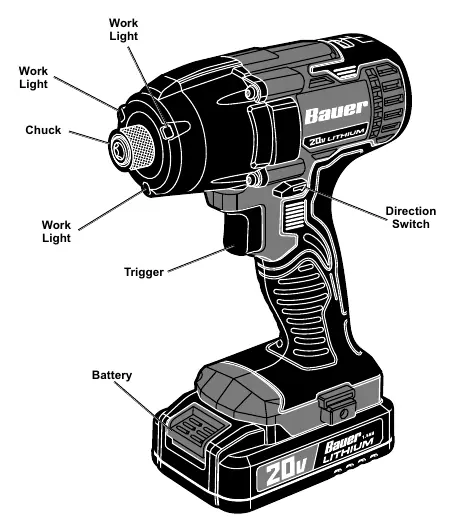

- Schemat funkcji pokazuje umiejscowienie przełącznika kierunku, spustu, uchwytu (chuck) oraz świateł roboczych.
- Schemat montażu akcesoriów ilustruje odciągnięcie kołnierza w celu włożenia bitu.
- Schemat przełącznika kierunku pokazuje pozycje dla obrotów w prawo, w lewo oraz blokady.
Zgodność modelu
- Używaj tylko akumulatorów i ładowarek dedykowanych dla systemu Bauer 20V.
- Stosuj wyłącznie akcesoria z chwytem sześciokątnym 1/4 cala przeznaczone do pracy udarowej.
