Instrukcja obsługi wiertarko-wkrętarki Bosch EasyDrill | EasyImpact 18V-40
Szybki przewodnik po instrukcji obsługi wiertarko-wkrętarki Bosch EasyDrill 18V-40 oraz EasyImpact 18V-40. Zawiera informacje o montażu, obsłudze, ustawieniach i konserwacji.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- To jest instrukcja obsługi wiertarko-wkrętarek Bosch EasyDrill 18V-40 oraz EasyImpact 18V-40. Zawiera wytyczne dotyczące bezpiecznej obsługi, montażu, konserwacji oraz specyfikacje techniczne. str. 1, 8, 14
Najważniejsze czynności
- Wymiana narzędzia str. 10, 16, 23, 29
Pierwsze uruchomienie
- Naładuj akumulator przed pierwszym użyciem. str. 10, 16, 22, 29
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 18V | Napięcie znamionowe | str. 8, 14, 21, 28 |
Gdzie szukać w PDF
- Strona tytułowa str. 1
- Spis treści str. 2

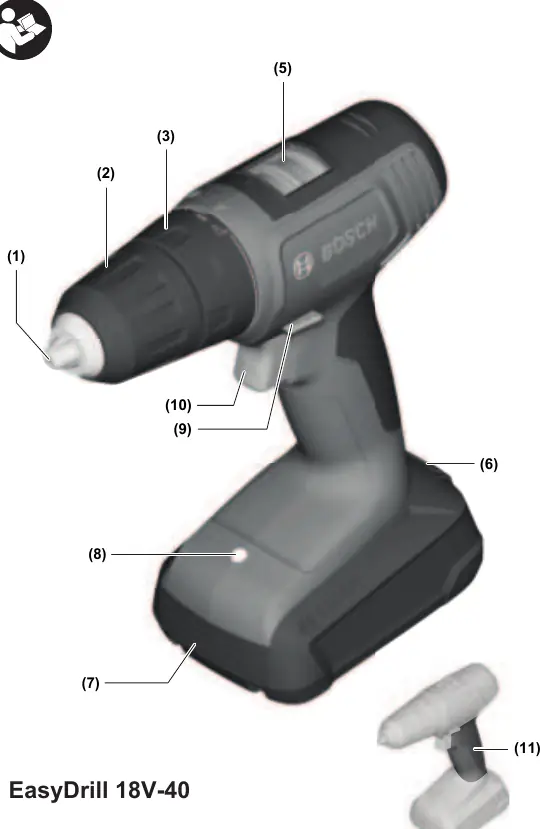

- Rysunki EasyDrill str. 3

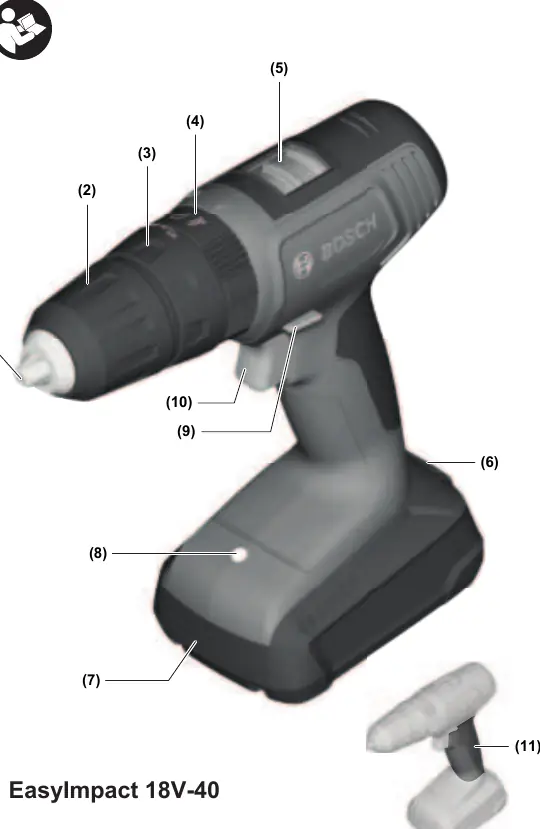

- Rysunki EasyImpact str. 4
- Instrukcje montażu str. 5
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja obsługi dotyczy wiertarko-wkrętarek Bosch EasyDrill 18V-40 oraz EasyImpact 18V-40. Dokument zawiera kluczowe zasady bezpieczeństwa, instrukcje montażu, obsługi oraz konserwacji urządzenia. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, aby uniknąć porażenia prądem, pożaru lub poważnych obrażeń.
Opis urządzenia
Urządzenie składa się z następujących głównych elementów:
- Uchwyt narzędziowy (1)
- Szybkozaciskowy uchwyt wiertarski (2)
- Pierścień regulacji momentu obrotowego (3)
- Pierścień wyboru trybu pracy (4) - tylko w modelu EasyImpact
- Włącznik/wyłącznik (10)
- Oświetlenie robocze LED (8)
Montaż i obsługa

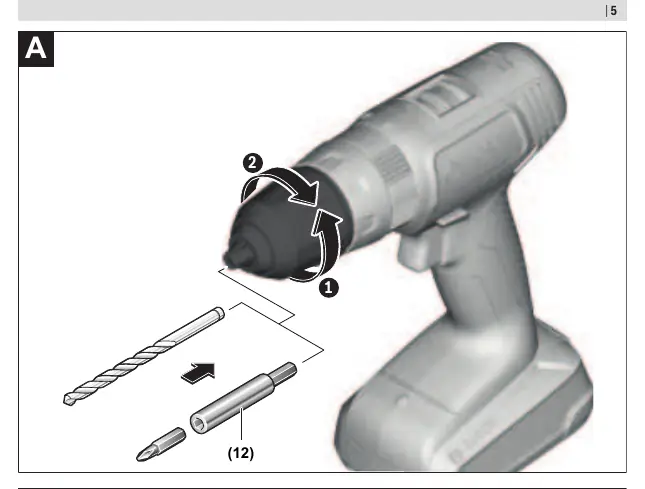

Przed przystąpieniem do prac przy urządzeniu (np. konserwacja, wymiana narzędzi) należy wyjąć akumulator. W celu wymiany narzędzia należy otworzyć uchwyt wiertarski (2) przez obracanie w kierunku 1, włożyć narzędzie, a następnie mocno dokręcić uchwyt w kierunku 2. Kierunek obrotów zmienia się za pomocą przełącznika (9). Prędkość obrotową reguluje się płynnie poprzez siłę nacisku na włącznik/wyłącznik (10).
Tryby pracy
W modelu EasyImpact 18V-40 można wybrać tryb pracy za pomocą pierścienia (4): wkręcanie, wiercenie lub wiercenie z udarem. W modelu EasyDrill 18V-40 wybiera się między wkręcaniem a wierceniem za pomocą pierścienia (3).
Konserwacja
Urządzenie nie wymaga specjalnej konserwacji. Należy dbać o czystość elektronarzędzia oraz otworów wentylacyjnych, aby zapewnić bezpieczną i wydajną pracę.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Urządzenie nie włącza się
Sprawdź, czy akumulator jest naładowany i poprawnie włożony.
Wiertło lub bit wypada z uchwytu
Upewnij się, że szybkozaciskowy uchwyt wiertarski jest mocno dokręcony.
Urządzenie wyłącza się podczas pracy
Zadziałało zabezpieczenie przed przeciążeniem lub przegrzaniem. Pozwól urządzeniu ostygnąć.
Przed użyciem
- Naładuj akumulator przed pierwszym użyciem.
- Upewnij się, że przełącznik kierunku obrotów jest w pozycji środkowej przed włożeniem akumulatora.
- Sprawdź, czy wybrane akcesorium jest odpowiednie do zadania (wiercenie/wkręcanie).
- Upewnij się, że w obszarze pracy nie ma ukrytych przewodów elektrycznych.
Ilustracje i schematy
- (1) Uchwyt narzędziowy
- (2) Szybkozaciskowy uchwyt wiertarski
- (3) Pierścień regulacji momentu obrotowego
- (4) Pierścień wyboru trybu pracy (tylko EasyImpact)
- (10) Włącznik/wyłącznik
Zgodność modelu
- Kompatybilne z akumulatorami Bosch PBA 18V.
