Instrukcja obsługi młotowiertarki akumulatorowej Bosch GBH 18V-34 CF Professional
Szybki przewodnik po instrukcji obsługi młotowiertarki akumulatorowej Bosch GBH 18V-34 CF Professional. Dowiedz się, jak bezpiecznie używać narzędzia, zmieniać tryby pracy, wymieniać wiertła i korzystać z funkcji Bluetooth.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Młotowiertarka Bosch GBH 18V-34 CF służy do wiercenia udarowego w betonie, cegle i kamieniu oraz do lekkich i średnich prac związanych z kuciem. Narzędzie jest zasilane akumulatorowo i posiada funkcje łączności Bluetooth. str. 7, 19, 29
Najważniejsze czynności
- Wymiana uchwytu wiertarskiego str. 10, 21, 31
- Wybór trybu pracy str. 11, 23, 33
Pierwsze uruchomienie
- Naładuj akumulator, zamontuj rękojeść dodatkową, ustaw ogranicznik głębokości i wybierz odpowiedni uchwyt wiertarski. str. 9, 10, 20, 21
Problemy i rozwiązania
Narzędzie wyłącza się automatycznie
Sprawdź wskaźnik temperatury i naładowania akumulatora na interfejsie użytkownika.
str. 12, 24, 34Konserwacja i reset
- Wyczyść uchwyt narzędziowy po każdym użyciu i wymień uszkodzoną osłonę przeciwpyłową. str. 10, 14, 22, 26
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 18 V | Napięcie znamionowe akumulatora | str. 8, 19, 29 |
| Energia udaru | 5.8 J | Energia pojedynczego udaru | str. 8, 19, 29 |
Gdzie szukać w PDF

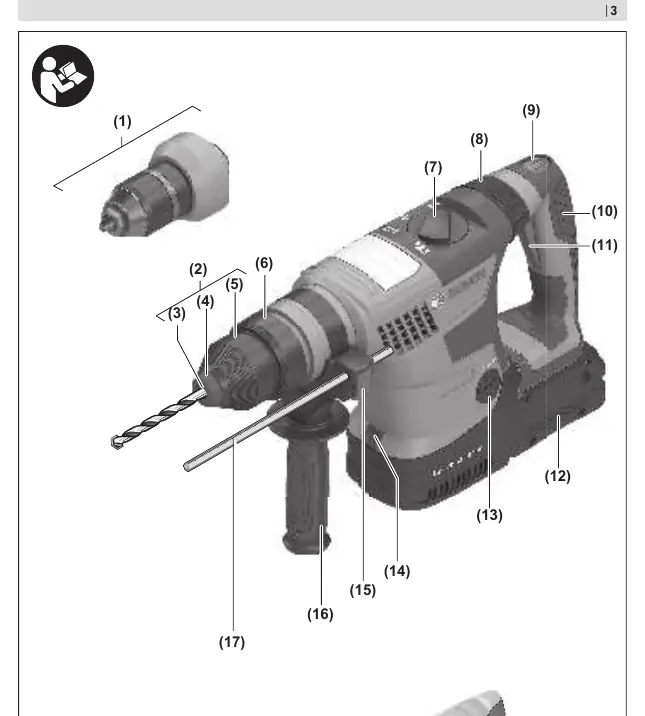

- Przegląd komponentów str. 3
- Dane techniczne str. 8, 19, 29
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Młotowiertarka akumulatorowa Bosch GBH 18V-34 CF Professional jest przeznaczona do wiercenia udarowego w betonie, cegle i kamieniu, a także do lekkich i średnio ciężkich prac związanych z kuciem. Urządzenie posiada funkcję Bluetooth Low Energy Module GCY 42, która umożliwia przesyłanie danych i ustawień do urządzenia mobilnego. Przed użyciem należy zapoznać się z zasadami bezpieczeństwa, aby uniknąć porażenia prądem, pożaru lub poważnych obrażeń.
Opis urządzenia
Główne elementy urządzenia to:
- Szybkowymienny uchwyt wiertarski z blokadą udaru
- Uchwyt narzędziowy SDS-plus
- Przełącznik trybów pracy (wiercenie, wiercenie udarowe, kucie)
- System tłumienia drgań
- Interfejs użytkownika (wybór trybu pracy, wskaźniki stanu)
- Oświetlenie LED
Montaż i przygotowanie do pracy
Przed przystąpieniem do jakichkolwiek prac przy narzędziu (np. konserwacja, wymiana narzędzi) oraz podczas transportu i przechowywania, należy zablokować włącznik/wyłącznik za pomocą przycisku blokady. Należy zawsze używać rękojeści dodatkowej.
Wymiana uchwytu wiertarskiego
Aby wymienić uchwyt, należy pociągnąć pierścień blokujący do tyłu, przytrzymać go i zdjąć uchwyt SDS-plus lub szybkowymienny uchwyt wiertarski. Podczas zakładania należy wsunąć uchwyt na mocowanie, aż usłyszysz kliknięcie.
Wymiana narzędzi
Narzędzia SDS-plus można wymieniać łatwo i wygodnie bez użycia dodatkowych narzędzi. W przypadku narzędzi bez systemu SDS-plus należy użyć szybkowymiennego uchwytu wiertarskiego z wbudowaną blokadą udaru.
Obsługa
Tryb pracy wybiera się za pomocą przełącznika kombinowanego. Dostępne tryby to: wiercenie udarowe, wiercenie bez udaru (tylko z szybkowymiennym uchwytem), kucie oraz Vario-Lock (do zmiany pozycji dłuta).
Funkcje specjalne
- Kickback Control: Funkcja szybkiego wyłączania, która zwiększa kontrolę nad narzędziem w przypadku nagłego obrotu wokół osi wiertła.
- EPC (Electronic Precision Control): Zapewnia powolny rozruch dla precyzyjnej pracy.
- Adaptive Speed Control: Automatycznie dostosowuje prędkość obrotową w trybie kucia.
Konserwacja i czyszczenie
Należy zawsze utrzymywać narzędzie i otwory wentylacyjne w czystości. Uszkodzoną osłonę przeciwpyłową należy niezwłocznie wymienić w serwisie. Po każdym użyciu należy wyczyścić uchwyt narzędziowy.
Rozwiązywanie problemów
Wskaźniki na interfejsie użytkownika informują o stanie narzędzia, temperaturze oraz stanie naładowania akumulatora. W przypadku błędów (np. migająca czerwona dioda), należy wyłączyć i ponownie włączyć narzędzie lub wyjąć i włożyć akumulator.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Narzędzie nie uruchamia się lub wyłącza się automatycznie
Sprawdź stan naładowania akumulatora. Jeśli wskaźnik temperatury świeci na czerwono, pozwól narzędziu ostygnąć.
Narzędzie blokuje się podczas pracy
Zadziałało sprzęgło przeciążeniowe. Wyłącz narzędzie, wyjmij narzędzie robocze i usuń przyczynę blokady.
Wskaźnik stanu świeci na czerwono
Może to oznaczać przegrzanie, zablokowanie silnika lub błąd ogólny. Wyłącz i włącz narzędzie, jeśli błąd nie ustępuje, skontaktuj się z serwisem.
Przed użyciem
- Sprawdź, czy akumulator jest naładowany.
- Upewnij się, że rękojeść dodatkowa jest poprawnie zamontowana.
- Sprawdź, czy osłona przeciwpyłowa nie jest uszkodzona.
- Wybierz odpowiedni uchwyt wiertarski do planowanej pracy.
- Upewnij się, że narzędzie robocze jest poprawnie zamocowane w uchwycie.
Parametry w praktyce
- Energia udaru
- 5.8 J - określa siłę uderzenia narzędzia, kluczowa przy kuciu i wierceniu w twardym betonie.
- Liczba udarów
- 0-2900 min-1 - częstotliwość uderzeń, wpływa na szybkość wiercenia w betonie.
Ilustracje i schematy
- Rysunek A: Montaż i regulacja rękojeści dodatkowej.
- Rysunek B: Ustawianie ogranicznika głębokości wiercenia.
- Rysunek C/D: Demontaż i montaż uchwytu wiertarskiego.
- Rysunek I: Przełącznik trybów pracy (wiercenie, kucie, Vario-Lock).
- Rysunek J: Interfejs użytkownika i wskaźniki stanu.
Zgodność modelu
- Używaj tylko akumulatorów Bosch 18V (GBA lub ProCORE18V).
- Do wiercenia bez udaru w drewnie/metalu używaj szybkowymiennego uchwytu wiertarskiego (1).
- Do wiercenia udarowego i kucia używaj narzędzi SDS-plus.
