Instrukcja obsługi wiertarko-wkrętarki Bosch EasyDrill 18V-38 / EasyImpact 18V-38
Szybki przewodnik po instrukcji obsługi wiertarko-wkrętarki Bosch EasyDrill 18V-38 oraz EasyImpact 18V-38. Dowiedz się, jak bezpiecznie obsługiwać urządzenie, zmieniać tryby pracy, ustawiać moment obrotowy i dbać o akumulator.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Wiertarko-wkrętarka Bosch EasyDrill 18V-38 / EasyImpact 18V-38 służy do wkręcania/wykręcania śrub oraz wiercenia w drewnie, metalu, ceramice i tworzywach sztucznych. Model EasyImpact 18V-38 dodatkowo umożliwia wiercenie udarowe w cegle. str. 8, 15, 101, 114
Najważniejsze czynności
- Wymiana narzędzia str. 10, 17, 24, 31
- Ładowanie akumulatora str. 10, 16, 23, 30
Pierwsze uruchomienie
- Naładuj akumulator przed pierwszym użyciem. str. 10, 16, 23, 30
Problemy i rozwiązania
Urządzenie nie włącza się
Sprawdź akumulator i jego naładowanie.
str. 10, 17, 24, 31Konserwacja i reset
- Utrzymuj urządzenie i otwory wentylacyjne w czystości. str. 12, 18, 25, 32
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 18V | Napięcie znamionowe | str. 8, 15, 22, 29 |
Gdzie szukać w PDF
- Spis treści str. 2
- Opis EasyDrill str. 3
- Opis EasyImpact str. 4
- Instrukcje montażu str. 5
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy wiertarko-wkrętarek akumulatorowych Bosch EasyDrill 18V-38 oraz EasyImpact 18V-38. Dokument zawiera kluczowe zasady bezpieczeństwa, opis elementów urządzenia, instrukcje montażu, obsługi oraz konserwacji. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, aby uniknąć porażenia prądem, pożaru lub poważnych obrażeń.
Opis urządzenia
Urządzenie wyposażone jest w szybkozaciskowy uchwyt wiertarski, pierścień wyboru momentu obrotowego, przełącznik biegów oraz oświetlenie robocze LED. Model EasyImpact 18V-38 posiada dodatkowo pierścień wyboru trybu pracy umożliwiający wiercenie udarowe.
Montaż i przygotowanie do pracy
Przed każdą czynnością (konserwacja, wymiana narzędzi, transport) należy wyjąć akumulator z urządzenia. Akumulator należy ładować wyłącznie za pomocą ładowarek zalecanych przez producenta. Wsuń naładowany akumulator w uchwyt, aż usłyszysz kliknięcie.
Obsługa

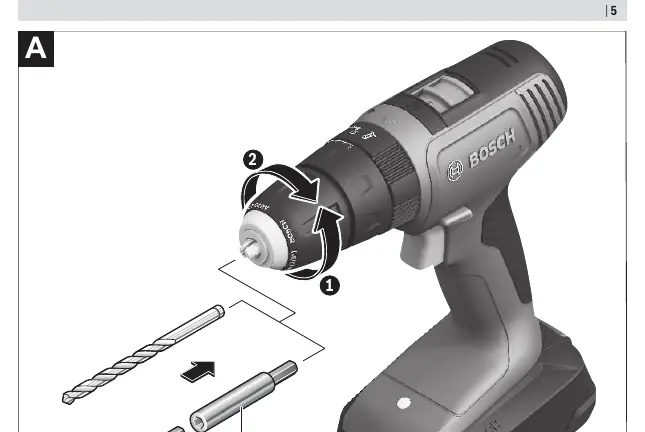

Wymiana narzędzi: Przy niewciśniętym włączniku wrzeciono jest zablokowane. Otwórz uchwyt wiertarski, włóż narzędzie i mocno dokręć tuleję.
Kierunek obrotów: Użyj przełącznika kierunku obrotów, aby zmienić tryb pracy (w prawo dla wiercenia/wkręcania, w lewo dla wykręcania).
Ustawienia: Moment obrotowy można regulować za pomocą pierścienia (20 stopni). Przełącznik biegów pozwala na wybór między niskim (I) a wysokim (II) zakresem prędkości obrotowej.
Konserwacja
Utrzymuj urządzenie oraz otwory wentylacyjne w czystości, aby zapewnić bezpieczną i wydajną pracę. W przypadku dłuższego przestoju lub transportu, zawsze wyjmuj akumulator.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Urządzenie nie włącza się
Sprawdź, czy akumulator jest naładowany i poprawnie włożony do uchwytu.
Krótki czas pracy na jednym ładowaniu
Akumulator może być zużyty i wymagać wymiany na nowy.
Wiertło lub bit wypada z uchwytu
Upewnij się, że tuleja szybkozaciskowego uchwytu wiertarskiego jest mocno dokręcona.
Przed użyciem
- Naładuj akumulator przed pierwszym użyciem.
- Sprawdź, czy wiertło lub bit jest poprawnie zamocowane w uchwycie.
- Ustaw odpowiedni kierunek obrotów przełącznikiem.
- Wybierz odpowiedni bieg (I lub II) w zależności od wykonywanej pracy.
- Ustaw żądany moment obrotowy pierścieniem regulacyjnym.
Parametry w praktyce
- 0-430 / 0-1630 min-1
- Zakres prędkości obrotowej dla 1. i 2. biegu.
- 33/24 Nm (EasyDrill)
- Maksymalny moment obrotowy (twardy/miękki).

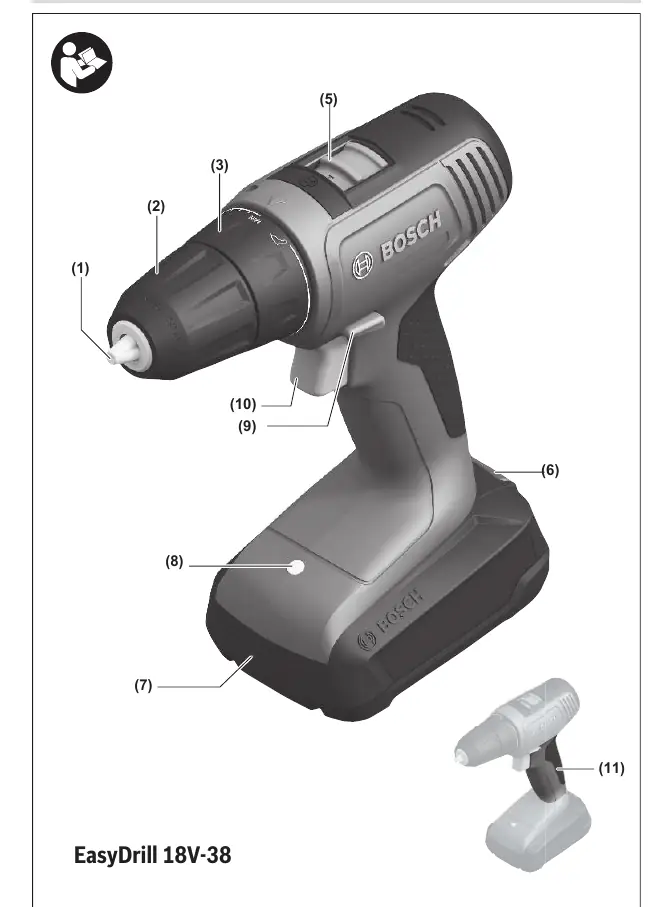

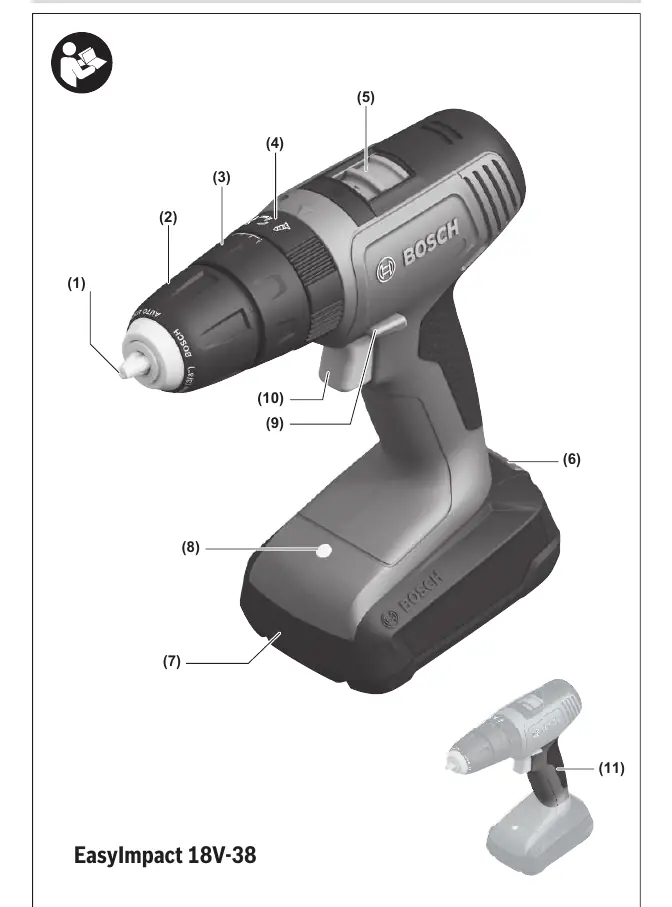

Ilustracje i schematy
- (1) Uchwyt narzędziowy
- (2) Szybkozaciskowy uchwyt wiertarski
- (3) Pierścień wyboru momentu obrotowego
- (4) Pierścień wyboru trybu pracy (tylko EasyImpact)
- (5) Przełącznik biegów
Zgodność modelu
- Kompatybilne z akumulatorami Bosch PBA 18V.
- Niekompatybilne z ładowarkami: AL 1814 CV, AL 1820 CV, AL 1860 CV, AL 2215 CV.
