Instrukcja obsługi młotowiertarki akumulatorowej Bosch GBH18V-40C
Szybki przewodnik po obsłudze młotowiertarki akumulatorowej Bosch GBH18V-40C. Dowiedz się, jak montować akcesoria, używać trybów pracy, korzystać z interfejsu użytkownika i dbać o narzędzie.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Bosch GBH18V-40C to akumulatorowa młotowiertarka z uchwytem SDS-max, przeznaczona do wiercenia udarowego i dłutowania. Posiada funkcje bezpieczeństwa takie jak Kickback Control oraz możliwość personalizacji ustawień przez aplikację Bosch Toolbox. str. 8, 9
Najważniejsze czynności
- Montaż akcesoriów SDS-max str. 10
- Wybór trybu pracy str. 13
Pierwsze uruchomienie
- Włóż naładowany akumulator do obudowy, aż zatrzaśnie się na miejscu. str. 10
- Zamontuj rękojeść pomocniczą i ustaw ją w wygodnej pozycji. str. 11
Problemy i rozwiązania
Narzędzie wyłącza się podczas pracy
Sprawdź wskaźniki na interfejsie. Jeśli temperatura jest zbyt wysoka, pozwól narzędziu ostygnąć.
str. 14Konserwacja i reset
- Reset do ustawień fabrycznych można wykonać przez aplikację Bosch Toolbox. str. 16
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 18 V | Napięcie zasilania akumulatorowego. | str. 9 |
| Maksymalna średnica wiercenia (wiertła) | 40 mm | Maksymalna średnica wiercenia w betonie wiertłami z końcówką z węglików spiekanych. | str. 9 |
Gdzie szukać w PDF
- Bezpieczeństwo str. 2, 3, 4, 5
- Opis produktu str. 8
- Łączność str. 16
- Konserwacja str. 17
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Młotowiertarka akumulatorowa Bosch GBH18V-40C jest przeznaczona do wiercenia udarowego w betonie, murze i kamieniu oraz do prac związanych z dłutowaniem. Narzędzie wyposażone jest w systemy bezpieczeństwa, takie jak Kickback Control (szybkie wyłączanie w przypadku nagłego zablokowania wiertła) oraz tłumienie drgań. Przed użyciem należy zapoznać się z zasadami bezpieczeństwa, w tym z koniecznością stosowania ochrony oczu, słuchu i dróg oddechowych.
Opis urządzenia
Główne elementy narzędzia obejmują:
- Uchwyt narzędziowy SDS-max
- Przełącznik trybów pracy (wiercenie, Vario-lock, kucie)
- Interfejs użytkownika (wskaźniki stanu, wybór presetów)
- Rękojeść pomocniczą
- Włącznik z regulacją prędkości
Montaż i przygotowanie
Akumulator: Wsuń naładowany akumulator do obudowy, aż zatrzaśnie się na swoim miejscu. Aby go wyjąć, naciśnij przycisk zwalniający i wysuń akumulator.
Akcesoria SDS-max: Przed montażem oczyść końcówkę wiertła i lekko ją nasmaruj. Odciągnij tuleję blokującą, włóż akcesorium, obracając je, aż wskoczy na miejsce. Zwolnij tuleję i sprawdź, czy wiertło jest zablokowane.
Rękojeść pomocnicza: Narzędzie musi być używane z rękojeścią pomocniczą. Można ją obracać o 360 stopni, luzując uchwyt, ustawiając w żądanej pozycji i dokręcając.
Obsługa i tryby pracy
Przełącznik trybów pozwala na wybór:
- Wiercenie: Do wiercenia udarowego w betonie.
- Vario-lock: Umożliwia ustawienie dłuta w jednej z 12 pozycji.
- Kucie (Martelage): Do prac wyburzeniowych i dłutowania.
Interfejs użytkownika: Pozwala na monitorowanie stanu narzędzia (temperatura, stan akumulatora) oraz wybór presetów pracy (Auto, Favorite, Soft). Zmiany ustawień można konfigurować za pomocą aplikacji Bosch Toolbox po zainstalowaniu modułu łączności.
Konserwacja
Narzędzie nie zawiera części serwisowanych przez użytkownika. Należy dbać o czystość otworów wentylacyjnych i unikać stosowania agresywnych środków czyszczących, które mogą uszkodzić plastikowe elementy. Zaleca się regularne sprawdzanie stanu silnika co sześć miesięcy w autoryzowanym serwisie.
Informacje o producencie
Robert Bosch GmbH
Praktyczna pomoc
Typowe problemy
Narzędzie wyłącza się nagle podczas pracy
Może to być aktywacja funkcji Kickback Control lub przegrzanie. Zwolnij włącznik i naciśnij ponownie. Jeśli narzędzie jest przegrzane, pozwól mu ostygnąć na biegu jałowym.
Wiertło blokuje się w materiale
Użyj funkcji Vario-lock, aby zmienić kąt dłuta lub zwolnić wiertło. Nie uderzaj w wiertło młotkiem.
Akumulator nie trzyma ładunku
Sprawdź stan akumulatora na interfejsie narzędzia. Jeśli wskaźnik świeci na czerwono, akumulator jest rozładowany.
Przed użyciem
- Sprawdź, czy akumulator jest naładowany.
- Upewnij się, że wiertło lub dłuto jest ostre i nieuszkodzone.
- Zamontuj rękojeść pomocniczą.
- Załóż okulary ochronne, maskę przeciwpyłową i ochronniki słuchu.
- Sprawdź, czy w obszarze wiercenia nie ma ukrytych przewodów elektrycznych lub rur.
Parametry w praktyce
- Kickback Control
- Funkcja bezpieczeństwa wyłączająca narzędzie w przypadku nagłego obrotu wokół osi wiercenia.
Ilustracje i schematy

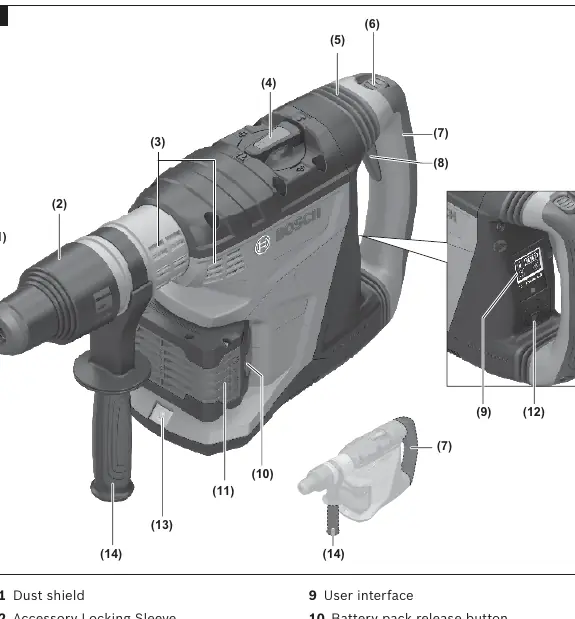

- Rysunek 1: Przegląd elementów narzędzia (włącznik, przełącznik trybów, interfejs).
- Rysunek 3: Instrukcja montażu wiertła w uchwycie SDS-max.
- Rysunek 11: Opis interfejsu użytkownika i wskaźników stanu.
Zgodność modelu
- Narzędzie wymaga akumulatorów Bosch 18V.
- Moduł łączności Bluetooth GCY 42 jest sprzedawany oddzielnie.
