Instrukcja obsługi młotowiertarki Bauer 1641E-B
Szybki przewodnik po obsłudze młotowiertarki Bauer 1641E-B. Dowiedz się, jak bezpiecznie montować akcesoria, ustawiać tryby pracy, zmieniać wiertła oraz przeprowadzać konserwację urządzenia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Młotowiertarka Bauer 1641E-B to narzędzie o zmiennej prędkości przeznaczone do wiercenia i kucia. Przed użyciem należy bezwzględnie zapoznać się z zasadami bezpieczeństwa, w tym z używaniem odpowiednich środków ochrony osobistej (okulary, ochrona słuchu). Narzędzie wymaga zasilania 120V i powinno być używane z odpowiednio dobranym przedłużaczem, jeśli jest to konieczne.
Opis urządzenia i funkcje
Urządzenie wyposażone jest w uchwyt pomocniczy, ogranicznik głębokości, przełącznik wiercenia (Drill Switch) oraz przełącznik trybu udaru (Hammer Switch). Posiada również port smarowania, który wymaga regularnej konserwacji.
Montaż i przygotowanie do pracy
- Uchwyt pomocniczy: Można go ustawić w różnych pozycjach. Aby wyregulować, przekręć uchwyt w lewo, przesuń w żądane miejsce i dokręć w prawo.
- Ogranicznik głębokości: Użyj pokrętła blokady (Lock Knob), aby otworzyć szczelinę, wsunąć ogranicznik i zablokować go na żądanej głębokości.
Obsługa i tryby pracy
Przełączniki należy zmieniać tylko wtedy, gdy silnik jest zatrzymany.
- Wiercenie: Ustaw przełącznik wiercenia na ON, a przełącznik udaru na OFF.
- Wiercenie z udarem: Ustaw przełącznik wiercenia na ON, a przełącznik udaru na ON.
- Kucie (Dłutowanie): Ustaw przełącznik wiercenia na OFF, a przełącznik udaru na ON.
Wymiana wierteł
Przed wymianą wiertła upewnij się, że narzędzie jest odłączone od zasilania, a wiertło ostygło. Pociągnij uchwyt (Chuck) do tyłu, włóż lub wyjmij wiertło, a następnie zwolnij uchwyt. Upewnij się, że wiertło jest pewnie zamocowane.
Konserwacja i smarowanie
Przed każdym użyciem sprawdź stan techniczny narzędzia. Raz w miesiącu należy otworzyć port smarowania, usunąć stary smar i nałożyć nowy. Brak regularnego smarowania może unieważnić gwarancję.
Rozwiązywanie problemów
W przypadku problemów z uruchomieniem sprawdź zasilanie i bezpiecznik termiczny. Jeśli narzędzie pracuje wolno, wyeliminuj zbędne przedłużacze. W razie przegrzewania, pozwól narzędziu pracować bez obciążenia, aby się schłodziło, i sprawdź drożność otworów wentylacyjnych.
Dane techniczne
- Zasilanie: 120VAC / 60Hz / 11A
- Prędkość obrotowa: 0-800/min
- Częstotliwość udaru: 0-3900 BPM
- Uchwyt: SDS
Praktyczna pomoc
Typowe problemy
Narzędzie nie uruchamia się
Sprawdź, czy kabel jest podłączony, czy w gniazdku jest prąd oraz czy nie zadziałał bezpiecznik termiczny (jeśli jest wyposażony, naciśnij przycisk reset).
Narzędzie pracuje wolno
Użyty przedłużacz jest zbyt długi lub ma zbyt mały przekrój przewodu. Wyeliminuj przedłużacz lub użyj odpowiedniego zgodnie z tabelą w instrukcji.
Przegrzewanie się narzędzia
Nie forsuj narzędzia, pozwól mu pracować w jego własnym tempie. Sprawdź, czy otwory wentylacyjne nie są zablokowane.
Przed użyciem
- Sprawdź ogólny stan techniczny narzędzia (brak pęknięć, uszkodzeń kabla).
- Upewnij się, że wtyczka jest odłączona przed montażem akcesoriów.
- Załóż okulary ochronne i ochronniki słuchu.
- Upewnij się, że obszar pracy jest czysty i wolny od osób postronnych.
- Sprawdź, czy wiertło jest poprawnie zamocowane w uchwycie.
Parametry w praktyce
- Electrical Rating
- Wymagane zasilanie 120V AC, 60Hz, 11 Amperów.
- Rotational Speed
- Prędkość obrotowa bez obciążenia: 0 do 800 obrotów na minutę.
Ilustracje i schematy

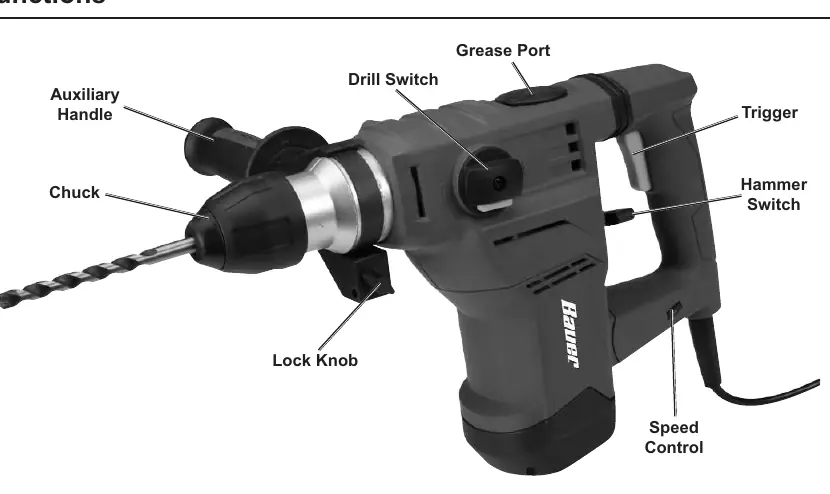

- Schemat 'Functions' na stronie 7 pokazuje rozmieszczenie uchwytu pomocniczego, przełączników wiercenia/udaru oraz portu smarowania.
- Instrukcja 'Tool Set Up' na stronie 8 ilustruje montaż ogranicznika głębokości i regulację uchwytu pomocniczego.
Zgodność modelu
- Wymaga zasilania 120V.
- Kompatybilne tylko z wiertłami typu SDS.
