Instrukcja obsługi młotowiertarki Bauer 1642E-B

Najważniejsze informacje z instrukcji

Młotowiertarka Bauer 1642E-B jest narzędziem przeznaczonym do wiercenia w betonie i innych materiałach budowlanych. Przed przystąpieniem do pracy należy bezwzględnie zapoznać się z zasadami bezpieczeństwa, w tym z używaniem środków ochrony osobistej (ochrona słuchu, okulary ochronne). Urządzenie wymaga zasilania 120V. Należy unikać pracy w pobliżu instalacji elektrycznych ukrytych w ścianach oraz dbać o czystość miejsca pracy.

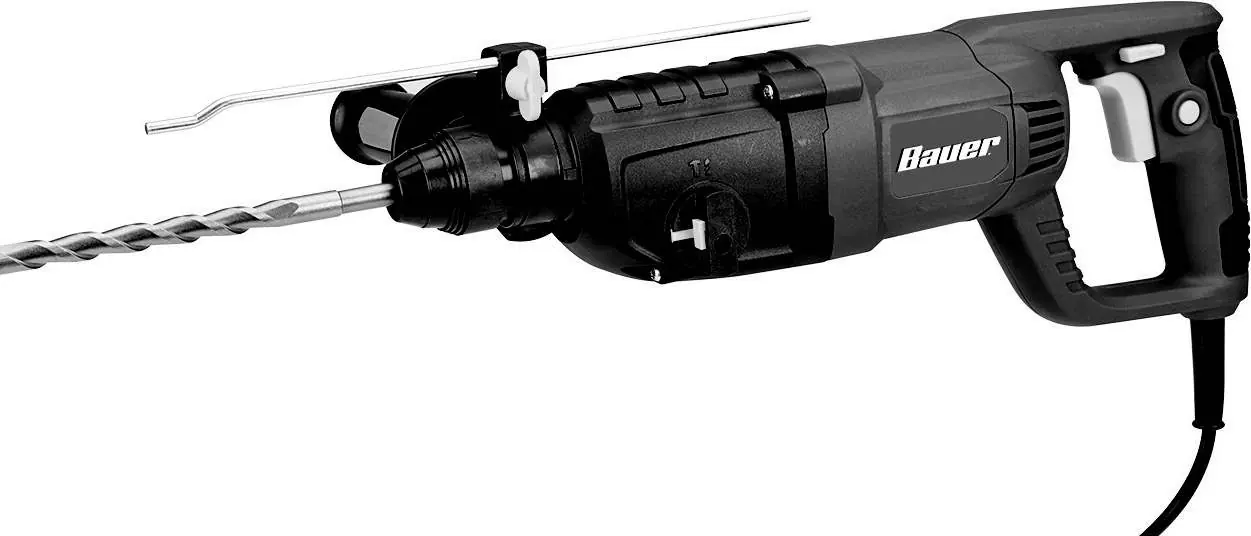

Opis urządzenia

Urządzenie wyposażone jest w:

• Uchwyt pomocniczy z regulacją pozycji.
• Ogranicznik głębokości wiercenia.
• Pokrętło wyboru funkcji (wiercenie, wiercenie z udarem, udar).
• Przycisk blokady spustu do pracy ciągłej.
• Uchwyt SDS.

Przygotowanie do pracy

Przed rozpoczęciem użytkowania należy odpowiednio skonfigurować narzędzie:

• Uchwyt pomocniczy: Można go ustawić w różnych pozycjach. Aby wyregulować, należy przekręcić uchwyt w lewo, ustawić w żądanej pozycji i dokręcić w prawo.
• Ogranicznik głębokości: Wsuń ogranicznik w otwór w uchwycie pomocniczym, ustaw żądaną głębokość i dokręć nakrętkę blokującą.
• Wybór funkcji: Użyj pokrętła wyboru funkcji, aby przełączyć między trybami: wiercenie, wiercenie z udarem lub sam udar. Zmiany należy dokonywać tylko przy zatrzymanym silniku.

Obsługa młotowiertarki

Wymiana wierteł typu SDS:

1. Przed montażem nasmaruj chwyt wiertła.
2. Odciągnij uchwyt (chuck) do tyłu i wsuń wiertło do oporu.
3. Zwolnij uchwyt i sprawdź, czy wiertło jest pewnie zamocowane.

Podczas wiercenia w betonie:

• Nie używaj wody do chłodzenia otworu.
• Regularnie czyść rowki wiertła z pyłu.
• Często wycofuj wiertło z otworu, aby usunąć urobek.
• Stosuj najkrótsze możliwe wiertło.

Konserwacja i czyszczenie

Regularna konserwacja zapewnia długą żywotność narzędzia:

• Przed każdym użyciem sprawdź stan techniczny: luźne elementy, uszkodzenia przewodu, pęknięcia obudowy.
• Po użyciu przetrzyj zewnętrzne powierzchnie czystą szmatką.
• W przypadku uszkodzenia przewodu zasilającego, naprawa musi zostać wykonana przez wykwalifikowany serwis.

Rozwiązywanie problemów

Jeśli urządzenie nie działa poprawnie, sprawdź:

• Czy przewód jest podłączony i czy w gniazdku jest prąd.
• Czy nie zadziałał wyłącznik termiczny (pozwól urządzeniu ostygnąć).
• Czy wiertło nie jest tępe lub uszkodzone.
• Czy otwory wentylacyjne silnika nie są zablokowane pyłem.

Dane techniczne

• Zasilanie: 120VAC / 60Hz / 7.3A
• Prędkość obrotowa: 0-1150 obr./min
• Częstotliwość udaru: 0-5100 ud./min
• Typ uchwytu: SDS
