Instrukcja obsługi przecinarki taśmowej Bauer 1678E-B

Szybki przewodnik po obsłudze, montażu i konserwacji przecinarki taśmowej Bauer 1678E-B. Dowiedz się, jak wymieniać brzeszczot, ustawiać naciąg i bezpiecznie pracować.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Przecinarka taśmowa Bauer 1678E-B służy do cięcia metalu i innych materiałów. Wymaga zasilania 120V. Przed użyciem należy zamontować prowadnicę, dobrać odpowiedni brzeszczot (14 TPI dla miękkich, 24 TPI dla twardych materiałów) i odpowiednio go napiąć. str. 8, 10, 11

Najważniejsze czynności

Wymiana brzeszczotu str. 10
Napinanie brzeszczotu str. 11

Pierwsze uruchomienie

Montaż prowadnicy str. 8

Problemy i rozwiązania

Narzędzie nie startuje

Sprawdź zasilanie, bezpiecznik i wyłącznik termiczny.

str. 13

Konserwacja i reset

Reset termiczny str. 13

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Zasilanie	120VAC / 60Hz / 10A	Wymagane parametry sieci elektrycznej	str. 8
Prędkość	0-420 FPM	Prędkość bez obciążenia	str. 8

Gdzie szukać w PDF

Instrukcja bezpieczeństwa str. 2, 3, 4, 5
Montaż i obsługa str. 8, 9, 10, 11
Konserwacja i części str. 12, 13, 14, 15

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Strona 8

Strona 9

Strona 10

Strona 10

Strona 11

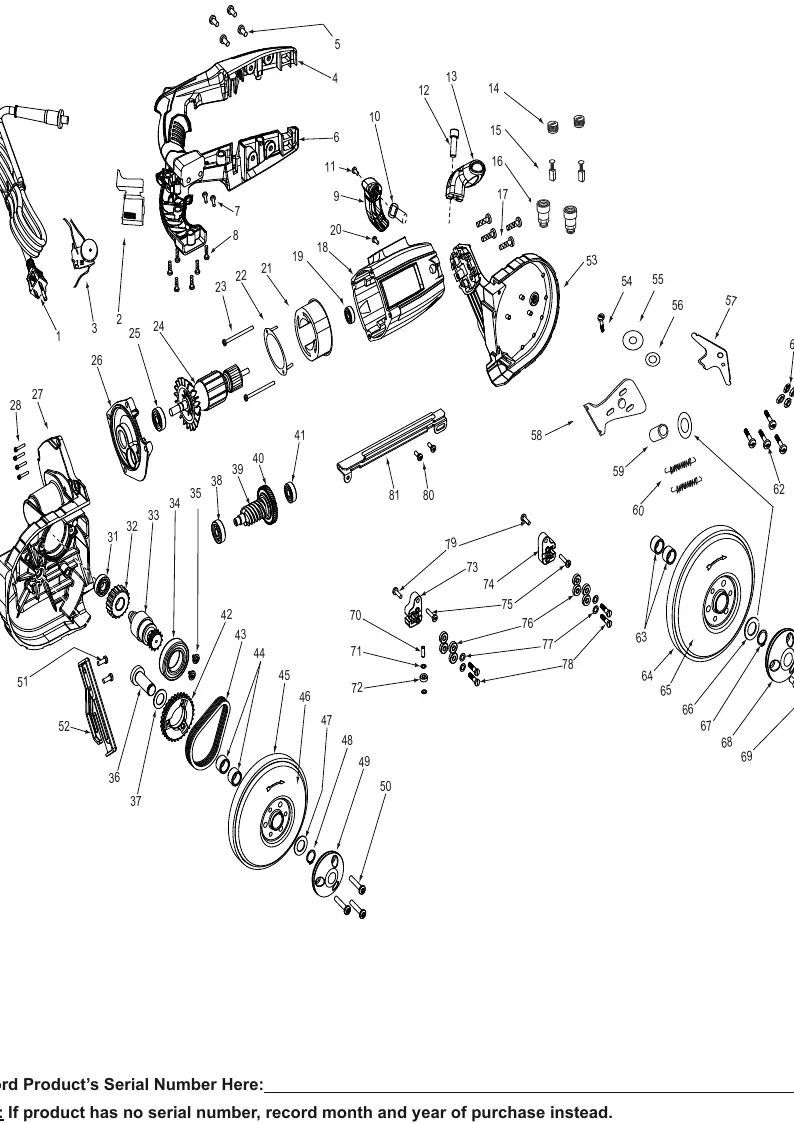

Strona 15

Najważniejsze informacje

Przed przystąpieniem do pracy z przecinarką taśmową Bauer 1678E-B należy zapoznać się z pełną instrukcją bezpieczeństwa. Urządzenie wymaga zasilania 120VAC/60Hz/10A. Podczas pracy należy stosować środki ochrony osobistej, w tym okulary ochronne i rękawice robocze. Przed każdą regulacją lub wymianą brzeszczotu należy odłączyć urządzenie od zasilania.

Opis urządzenia

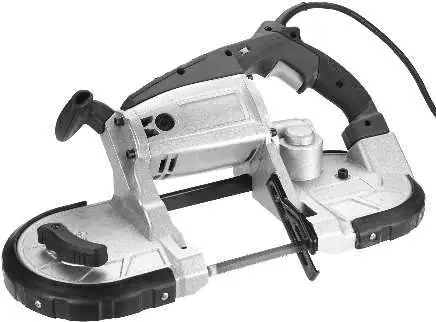

Przecinarka wyposażona jest w:

Uchwyt pomocniczy
Pokrętło regulacji prędkości (Speed Dial)
Spust włącznika (Trigger)
Uchwyt napinający (Tension Handle)
Prowadnicę (Guide Bar)

Montaż i przygotowanie

Przed użyciem należy zamontować prowadnicę (Guide Bar):

Zdejmij śruby (51) z ramy (27).
Zainstaluj prowadnicę wokół brzeszczotu, używając zdjętych wcześniej śrub.

Obsługa

Wybór brzeszczotu:

14 TPI: do miękkich i grubych materiałów (aluminium, ołów, drewno).
24 TPI: do twardych i cienkich materiałów (żeliwo, stal miękka, stal twarda).

Wymiana brzeszczotu:

Odłącz urządzenie od zasilania.
Obróć uchwyt napinający (Tension Handle) od korpusu, aby zwolnić naciąg.
Zsuń stary brzeszczot z kół napędowych.
Załóż nowy brzeszczot (zęby skierowane w stronę operatora).
Umieść brzeszczot w łożyskach prowadzących.
Napnij brzeszczot za pomocą uchwytu napinającego.

Cięcie:

Zabezpiecz obrabiany materiał w imadle lub za pomocą zacisków.
Ustaw prowadnicę przy materiale pod kątem 90 stopni.
Uruchom urządzenie i pozwól mu osiągnąć pełną prędkość przed rozpoczęciem cięcia.
Nie wywieraj nadmiernego nacisku; ciężar urządzenia jest wystarczający do wykonania czystego cięcia.

Konserwacja

Przed każdym użyciem sprawdź stan urządzenia (luźne elementy, uszkodzenia przewodu, stan brzeszczotu).
Po użyciu przetrzyj zewnętrzne powierzchnie czystą szmatką.
Jeśli urządzenie nie będzie używane przez dłuższy czas, zdejmij brzeszczot.
Wszelkie naprawy powinny być wykonywane przez wykwalifikowany serwis.

Praktyczna pomoc

Typowe problemy

Narzędzie nie uruchamia się

Sprawdź, czy przewód jest podłączony, czy w gniazdku jest prąd oraz czy nie zadziałał wyłącznik termiczny (jeśli jest wyposażony, naciśnij przycisk reset).

Narzędzie pracuje wolno

Nie wymuszaj pracy narzędzia, pozwalając mu pracować w jego własnym tempie. Sprawdź, czy przedłużacz nie jest zbyt długi lub ma zbyt mały przekrój.

Przegrzewanie się

Sprawdź, czy brzeszczot nie jest tępy lub uszkodzony. Upewnij się, że otwory wentylacyjne silnika nie są zablokowane.

Przed użyciem

Sprawdź stan przewodu zasilającego i wtyczki
Upewnij się, że brzeszczot jest prawidłowo napięty
Załóż okulary ochronne i rękawice robocze
Zabezpiecz obrabiany materiał w imadle lub zaciskach
Sprawdź, czy w obszarze roboczym nie ma przeszkód

Parametry w praktyce

Prędkość bez obciążenia: 0-420 FPM (stóp na minutę)
Rozmiar brzeszczotu: 44-7/8" x 1/2" x .025"

Ilustracje i schematy

Rysunek A: Montaż prowadnicy (Guide Bar) do ramy.

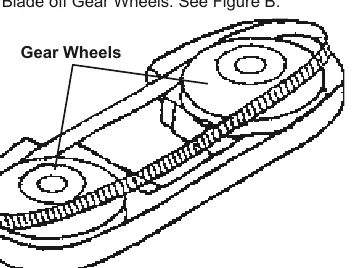

Rysunek B: Wymiana brzeszczotu na kołach napędowych.
Rysunek C: Prawidłowe umieszczenie brzeszczotu w łożyskach prowadzących.
Rysunek D: Przykład cięcia materiału.

Zgodność modelu

Używaj tylko brzeszczotów o rozmiarze 44-7/8" x 1/2" x .025".
W przypadku użycia przedłużacza, musi on mieć odpowiedni przekrój dla długości i obciążenia (patrz tabela w instrukcji).
