Instrukcja obsługi pilarki tarczowej IGM 151-Fusion3

Najważniejsze informacje z instrukcji

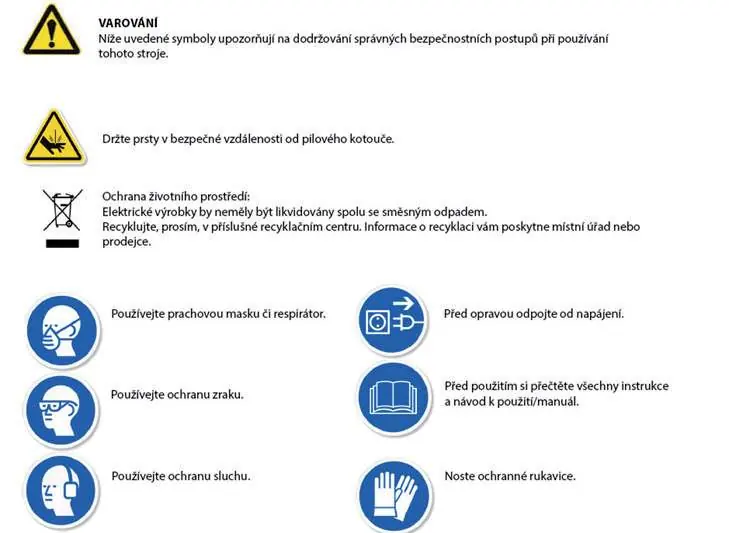

Niniejsza instrukcja dotyczy pilarki tarczowej IGM 151-Fusion3. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, aby uniknąć poważnych obrażeń. Maszyna jest przeznaczona wyłącznie do cięcia drewna i materiałów drewnopochodnych. Wymagane jest podłączenie do zewnętrznego systemu odciągu pyłu.

Opis urządzenia

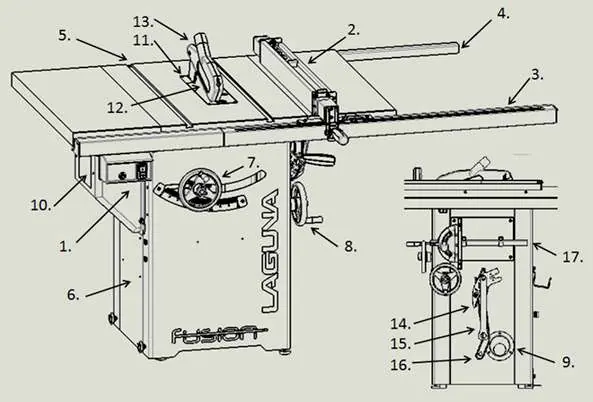

Pilarka wyposażona jest w żeliwne zawieszenie silnika, precyzyjną regulację wysokości i kąta nachylenia tarczy oraz system szybkiej wymiany tarczy. Posiada zintegrowany zestaw mobilny ułatwiający przemieszczanie maszyny.

Montaż i instalacja

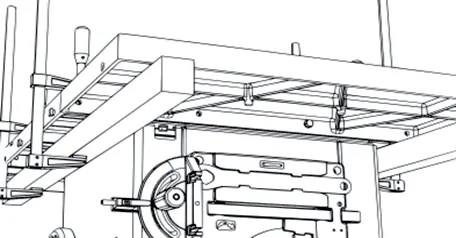

Maszyna jest dostarczana w skrzyni transportowej. Po rozpakowaniu należy sprawdzić zawartość zgodnie z listą części. Montaż obejmuje przykręcenie prowadnic przykładnicy (tylnych i przednich), wyrównanie ich względem tarczy oraz wypoziomowanie maszyny za pomocą regulowanych nóżek. Przed podłączeniem do zasilania upewnij się, że wszystkie śruby są dokręcone.

Obsługa

Podczas pracy zawsze używaj osłony tarczy i klina rozszczepiającego. Do cięcia wzdłużnego używaj przykładnicy wzdłużnej, a do poprzecznego przykładnicy kątowej. W przypadku wąskich elementów (poniżej 120 mm) konieczne jest użycie popychacza lub bloku podającego, aby zachować bezpieczną odległość dłoni od tarczy.

Konserwacja

Regularna konserwacja jest kluczowa dla wydajności maszyny. Codziennie sprawdzaj dokręcenie śrub i stan tarczy. Raz w miesiącu czyść wnętrze obudowy z pyłu i sprawdzaj naciąg paska napędowego. Co 6-12 miesięcy smaruj elementy zawieszenia, przekładnię ślimakową i śruby prowadzące.

Rozwiązywanie problemów

W przypadku problemów z uruchomieniem sprawdź kondensator rozruchowy i połączenia elektryczne. Jeśli maszyna wibruje, sprawdź dokręcenie silnika i stan paska. Jeśli odczuwalny jest spadek mocy, sprawdź naciąg paska i prędkość posuwu.
