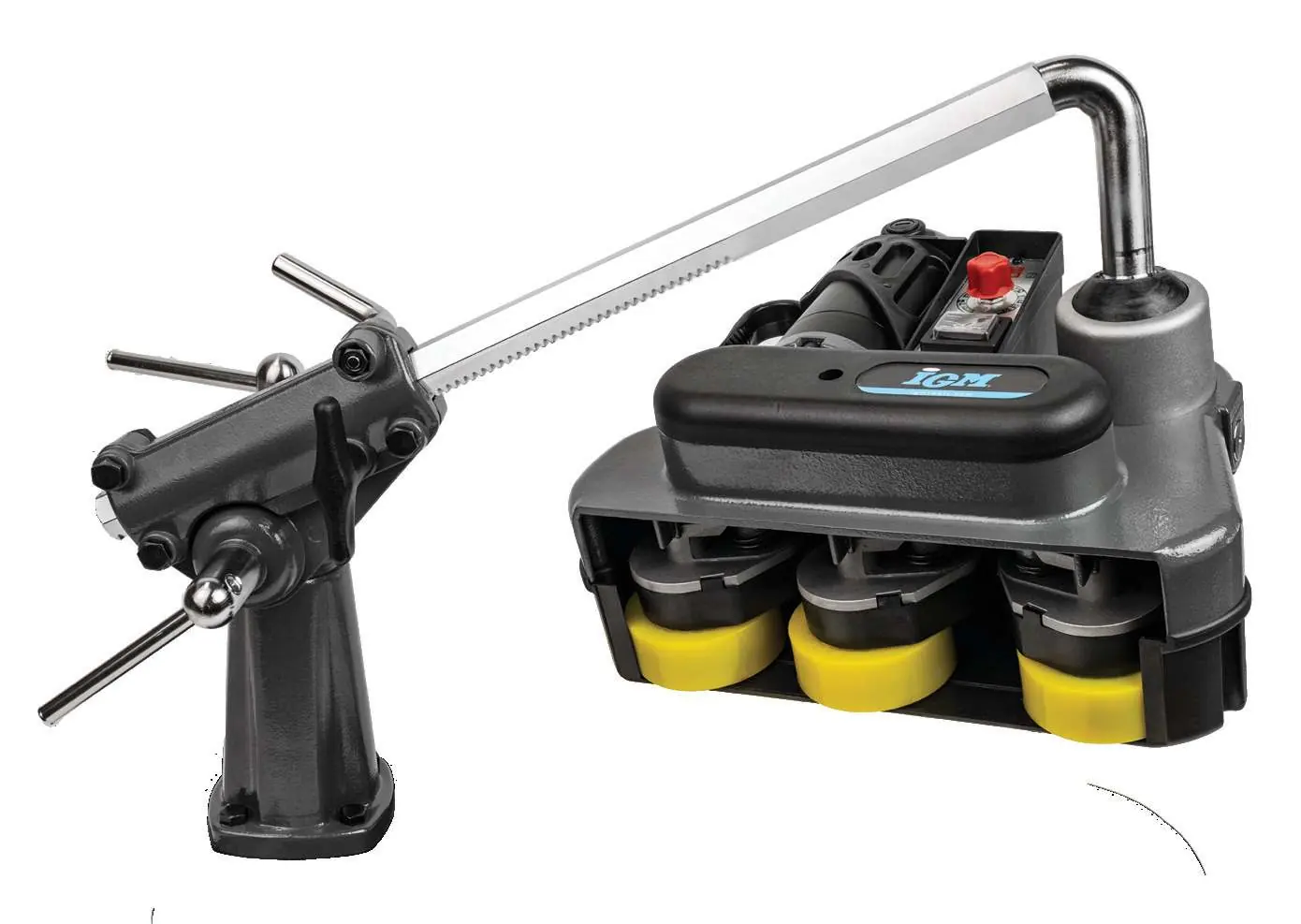

Instrukcja obsługi podajnika materiału IGM 141-M3M
Szybki przewodnik po instrukcji obsługi podajnika materiału IGM 141-M3M. Dowiedz się, jak bezpiecznie zamontować urządzenie, ustawić parametry pracy, wymieniać rolki oraz przeprowadzać konserwację.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Podajnik materiału IGM 141-M3M jest przeznaczony wyłącznie do podawania drewna podczas obróbki. Urządzenie musi być używane w idealnym stanie technicznym. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa: zawsze stosować ochronę oczu, słuchu i dróg oddechowych, unikać pracy w wilgotnym środowisku oraz upewnić się, że w pobliżu nie ma dzieci. Nigdy nie należy pozostawiać włączonego urządzenia bez nadzoru.
Montaż i instalacja

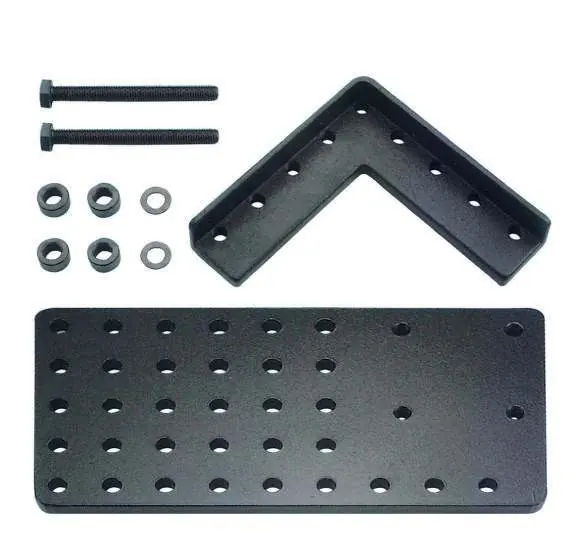

Urządzenie dostarczane jest w stanie rozmontowanym. Montaż do stołu warsztatowego ułatwia dołączony szablon 1:1:
- Przygotuj 4 śruby M10 o długości dostosowanej do grubości podstawy i blatu stołu.
- Użyj szablonu, aby zaznaczyć i wywiercić otwory w blacie.
- Upewnij się, że podstawa jest stabilnie zamocowana i nie koliduje z konstrukcją stołu.
- W przypadku montażu do maszyny można użyć opcjonalnej uniwersalnej płyty montażowej.
Obsługa i regulacja
Podajnik posiada szereg dźwigni blokujących, które umożliwiają precyzyjne ustawienie:
- Regulacja wysokości i kąta: Użyj odpowiednich dźwigni blokujących, aby ustawić podajnik w żądanej pozycji. Przed zwolnieniem blokady upewnij się, że podajnik jest zabezpieczony przed upadkiem.
- Regulacja prędkości: Prędkość posuwu (2-12 m/min) reguluje się za pomocą pokrętła sterującego. Pokrętło pełni również funkcję wyłącznika awaryjnego – wciśnięcie zatrzymuje posuw, wyciągnięcie wznawia pracę.
- Kierunek posuwu: Przełącznik na panelu sterowania wskazuje kierunek posuwu. Pozycja środkowa wyłącza posuw.
- Podawanie: Podczas podawania z góry, rolki muszą wywierać stały nacisk na materiał, dociskając go do prowadnicy.
Konserwacja
Regularna konserwacja zapewnia długą żywotność urządzenia:
- Wymiana rolek: W przypadku zużycia, zdejmij przednią osłonę, usuń pierścień zabezpieczający (C), wymień rolkę na nową (kod 141-R76) i ponownie zabezpiecz pierścieniem.
- Smarowanie: Rolki należy smarować co 200 godzin pracy lub co 30 dni przy użyciu smarownicy. Zalecane smary to m.in. Shell Alvania Grease R2, Mobilux EP 2 lub odpowiedniki.
Dane techniczne
- Moc silnika: 95 W (230 V)
- Prędkość posuwu: 2-12 m/min
- Maksymalna wysokość obrabianego elementu: 150 mm
- Liczba rolek: 3
- Wymiary rolek: 76 x 30 mm
- Waga z podstawą: 10,5 kg
Praktyczna pomoc
Typowe problemy
Urządzenie nie uruchamia się
Sprawdź, czy przełącznik jest w pozycji ON, upewnij się, że zasilanie jest podłączone i sprawdź bezpiecznik 10A.
Nierówny posuw materiału
Sprawdź docisk rolek oraz czy materiał przylega do prowadnicy. Upewnij się, że rolki nie są nadmiernie zużyte.
Podajnik opada podczas regulacji
Zawsze przytrzymuj podajnik przed zwolnieniem dźwigni blokującej wysokość (B), aby zapobiec nagłemu upadkowi.
Przed użyciem
- Sprawdź, czy urządzenie jest stabilnie zamontowane do stołu lub maszyny.
- Upewnij się, że napięcie zasilania jest zgodne z tabliczką znamionową silnika.
- Sprawdź stan przewodu zasilającego pod kątem uszkodzeń.
- Upewnij się, że wszystkie dźwignie blokujące są mocno dokręcone przed włączeniem.
- Załóż odzież ochronną (okulary, ochrona słuchu, maska przeciwpyłowa).
Parametry w praktyce
- Moc silnika 95 W
- Wydajność silnika przy zasilaniu 230 V.
- Prędkość posuwu 2-12 m/min
- Zakres regulacji prędkości podawania materiału.
- Wysokość elementu 150 mm
- Maksymalna grubość materiału, jaki może obsłużyć podajnik.
Ilustracje i schematy
- Schemat montażowy (pic.3) pokazuje wzór otworów do wiercenia w stole warsztatowym.
- Rysunek złożeniowy (pic.19) ilustruje sposób wymiany rolek z użyciem pierścienia zabezpieczającego.
Zgodność modelu
- Urządzenie przeznaczone wyłącznie do podawania drewna.
- Wymaga podłączenia do odciągu trocin (średnica dyszy 34 mm).
