Instrukcja obsługi piły taśmowej Laguna 18BX
Kompletny przewodnik po obsłudze i konserwacji piły taśmowej Laguna 18BX. Dowiedz się, jak zmontować urządzenie, ustawić prowadnice, naciągnąć brzeszczot oraz rozwiązywać typowe problemy techniczne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera wytyczne dotyczące bezpiecznego montażu, obsługi i konserwacji piły taśmowej Laguna 18BX. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, w tym z koniecznością stosowania ochrony oczu i słuchu oraz utrzymywania czystości w miejscu pracy. Urządzenie wymaga zasilania 400V i powinno być podłączone przez wykwalifikowany personel.

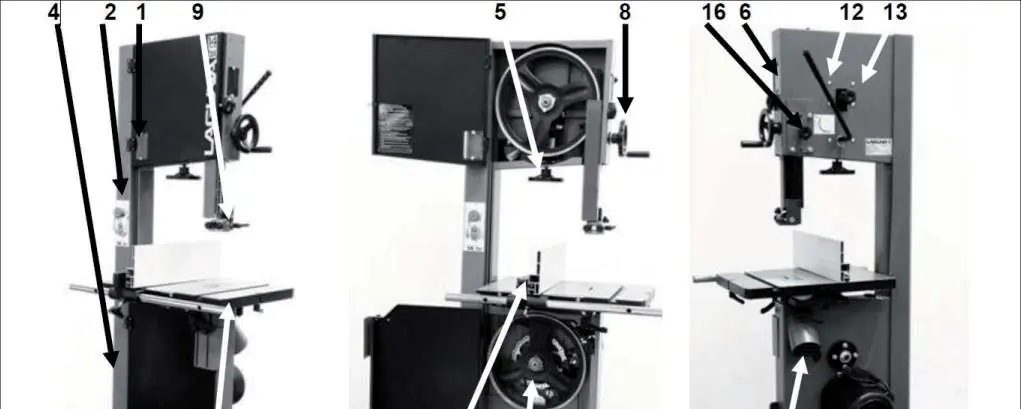

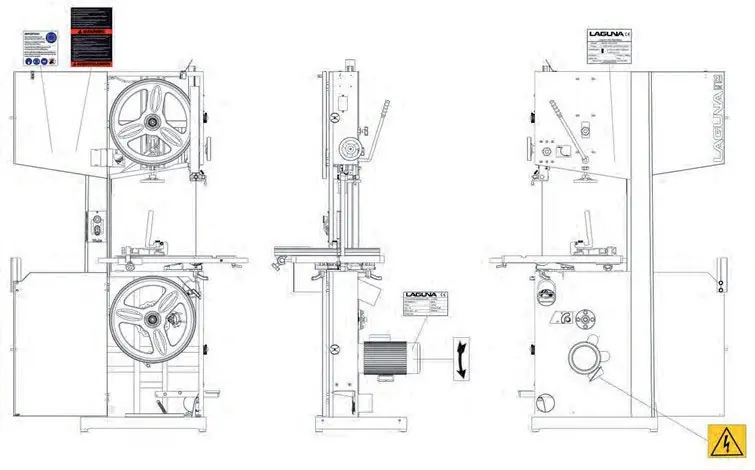

Opis urządzenia
Piła taśmowa składa się z ramy w kształcie litery U, dwóch kół zamachowych, silnika o mocy 2,2 kW oraz żeliwnego stołu. Kluczowe elementy to:
- Wskaźnik naciągu brzeszczotu
- Wyłącznik bezpieczeństwa
- Prowadnice ceramiczne (górne i dolne)
- Zespół prowadnicy równoległej
- Przyłącza odciągu pyłu (100 mm)
- Pedał hamulca
Montaż i instalacja
Proces montażu obejmuje:
- Podstawa: Montaż gumowych stopek lub opcjonalnego zestawu jezdnego.
- Stół: Montaż stołu żeliwnego do czopów.
- Prowadnica: Montaż szyny prowadnicy i zespołu prowadnicy równoległej.
- Oświetlenie: Opcjonalne oświetlenie montowane w górnej części piły.
- Podłączenie elektryczne: Urządzenie jest dostarczane z wtyczką 400V/16A i powinno być podłączone do odpowiedniego wyłącznika klasy C.
Obsługa i regulacja
Prawidłowa praca piły zależy od precyzyjnych ustawień:
- Wymiana brzeszczotu: Należy odłączyć zasilanie, zdemontować wkładkę stołu i osłony, a następnie założyć brzeszczot, dbając o właściwy kierunek zębów.
- Naciąg brzeszczotu: Użyj wbudowanego wskaźnika naciągu. Naciąg powinien być wystarczający, aby brzeszczot nie wpadał w wibracje, ale nie może być nadmierny.
- Prowadzenie brzeszczotu: Prowadnice ceramiczne należy ustawić tak, aby znajdowały się tuż za linią zębów, bez kontaktu z nimi.
- Regulacja stołu: Stół można przechylać od -6 do +45 stopni.
Konserwacja
Regularna konserwacja zapewnia długą żywotność urządzenia:
- Czyszczenie: Usuwanie pyłu z kół zamachowych i opon gumowych.
- Smarowanie: Używaj wyłącznie smarów na bazie teflonu.
- Prowadnice: Regularna kontrola ceramicznych wkładek pod kątem pęknięć i odprysków.
- Pasek napędowy: Kontrola pod kątem pęknięć i zużycia.
- Ochrona przed rdzą: Powierzchnie niepomalowane należy zabezpieczać woskiem.
Rozwiązywanie problemów
W przypadku problemów z pracą urządzenia, takich jak trudności z uruchomieniem, przegrzewanie silnika czy wibracje, należy sprawdzić stan zasilania, czystość filtrów/kanałów chłodzących, ostrość brzeszczotu oraz poziomowanie maszyny.
Schemat elektryczny
Instrukcja zawiera szczegółowy schemat połączeń elektrycznych dla silnika, wyłączników krańcowych oraz układu hamulcowego.
Praktyczna pomoc
Typowe problemy
Piła nie uruchamia się
Sprawdź, czy wyłącznik startowy jest wyciągnięty, czy żółta wtyczka bezpieczeństwa jest wpięta, czy przewód zasilający jest podłączony oraz czy bezpiecznik nie został wyzwolony.
Silnik przegrzewa się
Poczekaj, aż silnik ostygnie (zadziałał wyłącznik termiczny). Sprawdź, czy brzeszczot nie jest tępy, czy nie dochodzi do zbyt szybkiego posuwu lub czy kanały chłodzące silnika nie są zatkane.
Brzeszczot zwalnia podczas cięcia
Sprawdź naciąg paska napędowego, ostrość brzeszczotu lub zmniejsz prędkość posuwu materiału.
Maszyna wibruje
Upewnij się, że maszyna stoi stabilnie na podłożu i jest wypoziomowana. Sprawdź stan paska napędowego.
Przed użyciem
- Upewnij się, że maszyna jest czysta i wolna od narzędzi.
- Sprawdź, czy wszystkie osłony są na swoim miejscu.
- Upewnij się, że zęby brzeszczotu są skierowane w dół.
- Sprawdź, czy brzeszczot jest prawidłowo naciągnięty i wycentrowany.
- Załóż okulary ochronne i ochronniki słuchu.

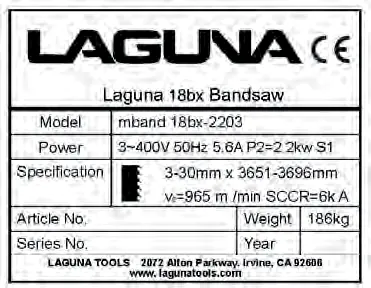

Parametry w praktyce
- Gardziel (Throat)
- 463 mm.
- Przechył stołu
- -6 do +45 stopni.
Ilustracje i schematy

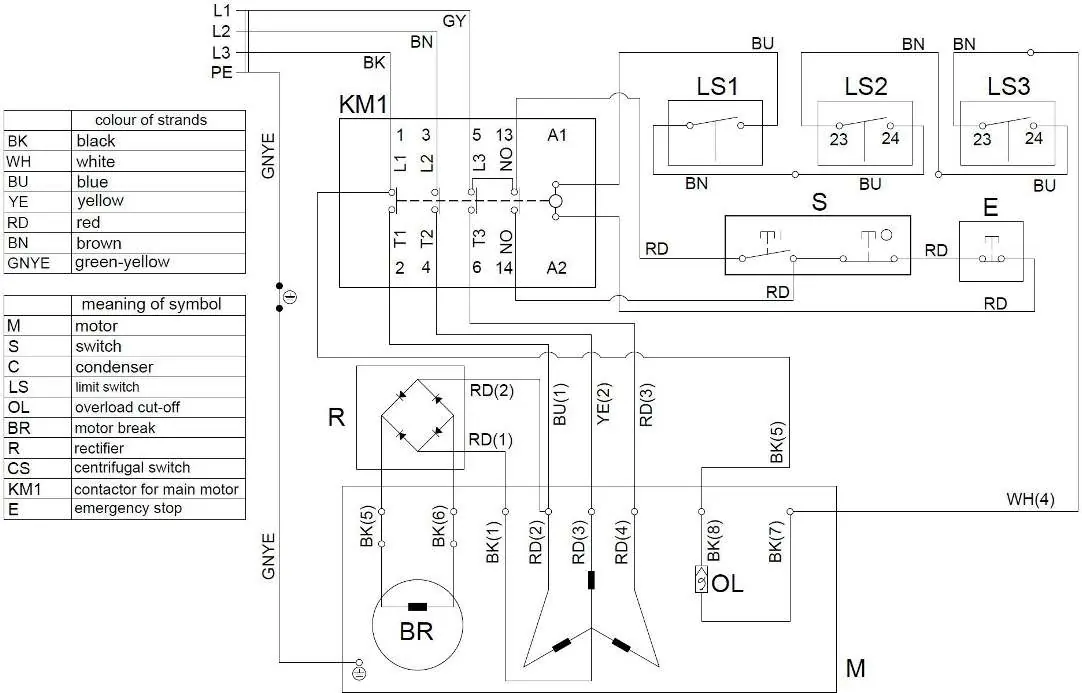

- Schemat elektryczny przedstawiający połączenia silnika, wyłączników i hamulca.
- Rysunki złożeniowe (exploded view) dla zespołu górnego koła oraz zespołu stołu i prowadnicy.
Zgodność modelu
- System prowadnic Laguna obsługuje brzeszczoty o szerokości od 3 do 31,75 mm.
- Zalecane podłączenie do wyłącznika 16A klasy C.
