Instrukcja obsługi podstawy magnetycznej IGM 141-QH03 do podajnika M3
Szybki przewodnik po instrukcji obsługi podstawy magnetycznej IGM 141-QH03. Dowiedz się, jak bezpiecznie zamontować podajnik M3, ustawić urządzenie na stole warsztatowym oraz przeprowadzić konserwację.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Podstawa magnetyczna IGM 141-QH03 jest przeznaczona wyłącznie do montażu podajnika M3 na stołach wykonanych z żeliwa lub stali. Uwaga: Urządzenie posiada silne magnesy. Należy zachować bezpieczną odległość od rozruszników serca, kart płatniczych, komputerów i innych urządzeń wrażliwych na pole magnetyczne. Nie należy wystawiać urządzenia na działanie temperatur powyżej 80°C.
Specyfikacja techniczna
- Wymiary: 367 x 231 x 136 mm
- Waga: 5,4 kg
- Maksymalna siła magnesu (3 szt.): 450 kg
- Maksymalna grubość materiału: 40 mm
- Minimalna szerokość materiału po cięciu: 45 mm
Montaż
Do montażu wymagany jest klucz 17 mm.

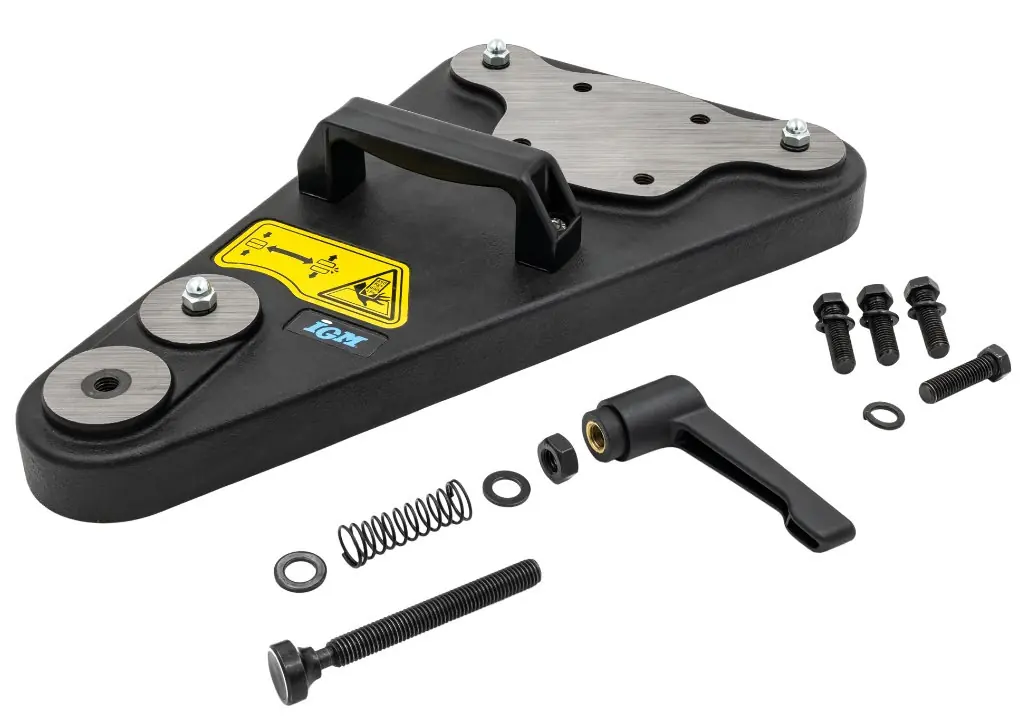

- Wyjmij podstawę z opakowania i umieść ją na powierzchni niemagnetycznej lub izolacyjnej.
- Zamocuj uchwyt blokujący na śrubie blokującej, używając klucza 17 mm do dokręcenia nakrętki.
- Obróć uchwyt, aby wysunąć śrubę blokującą przed umieszczeniem podstawy na stole (zapobiega to przypadkowemu przywarciu).
- Użyj czterech śrub M10 i podkładek sprężynowych, aby przykręcić podstawę podajnika do podstawy magnetycznej.
Obsługa
- Przed przystąpieniem do pracy odłącz maszynę od zasilania.
- Zdejmij osłonę tarczy piły i opuść tarczę poniżej poziomu stołu.
- Ustaw prowadnicę równoległą i umieść podstawę magnetyczną po prawej stronie kierunku posuwu.
- Po ustawieniu w odpowiednim miejscu, obróć uchwyt blokujący, aby całkowicie schować śrubę i zabezpieczyć podstawę.
- Sprawdź ręcznie, czy podstawa jest stabilnie zamocowana.
- Dostosuj pozycję podajnika tak, aby rolki znajdowały się między tarczą piły a prowadnicą.
Konserwacja i czyszczenie
- Przed każdą konserwacją odłącz maszynę od zasilania.
- Po każdym użyciu usuń pył i wióry za pomocą odkurzacza.
- Wyczyść urządzenie suchą szmatką; w przypadku osadów żywicy użyj odpowiedniego środka do usuwania żywicy.
- Regularnie nakładaj warstwę oleju antykorozyjnego na płytę montażową, śrubę blokującą oraz magnesy.
Praktyczna pomoc
Typowe problemy
Podstawa przesuwa się podczas pracy
Zmniejsz prędkość posuwu lub prędkość obrotową piły, aby zredukować opór. Upewnij się, że materiał nie jest zbyt gruby.
Trudności z montażem uchwytu
Użyj klucza 17 mm do dokręcenia nakrętki sześciokątnej zabezpieczającej uchwyt na śrubie.
Przed użyciem
- Sprawdź stan techniczny podstawy pod kątem uszkodzeń.
- Upewnij się, że stół jest wykonany z żeliwa lub stali.
- Upewnij się, że maszyna jest odłączona od zasilania przed montażem.
- Sprawdź, czy śruba blokująca jest wysunięta przed umieszczeniem podstawy na stole.
- Upewnij się, że wszystkie osłony bezpieczeństwa są zamontowane.
Parametry w praktyce
- Maksymalna siła magnesu
- 450 kg (dla 3 magnesów) – zapewnia stabilne mocowanie na stole.
- Maksymalna grubość materiału
- 40 mm – przekroczenie tej wartości może powodować niestabilność.
- Minimalna szerokość materiału po cięciu
- 45 mm – poniżej tej wartości istnieje ryzyko uszkodzenia rolek.
Ilustracje i schematy

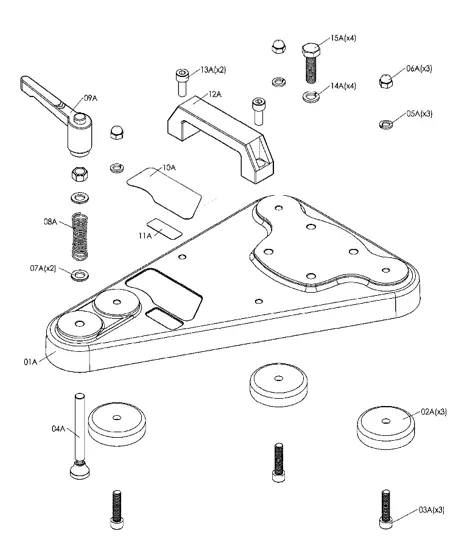

- Schemat montażu uchwytu blokującego: pokazuje sposób zabezpieczenia uchwytu (A) na śrubie (B) za pomocą nakrętki (C).
- Schemat ustawienia podajnika: wskazuje prawidłowe położenie rolek podajnika względem piły i prowadnicy.
Zgodność modelu
- Przeznaczona wyłącznie do montażu podajnika M3.
- Wymaga stołu z żeliwa lub stali.
